Cách khay xử lý nhiệt tối đa hóa hiệu suất và tuổi thọ của lò công nghiệp

Khay xử lý nhiệt là các bộ phận dụng cụ cốt lõi được sử dụng trong các lò xử lý nhiệt công nghiệp để giữ phôi trong quá trình gia nhiệt, làm nguội, ủ và các quá trình nhiệt khác. Lựa chọn vật liệu, thiết kế kết cấu và quy trình sản xuất quyết định trực tiếp đến chất lượng xử lý nhiệt, hiệu quả sản xuất và tuổi thọ của thiết bị. Các khay được chế tạo theo yêu cầu được sản xuất từ ​​thép hợp kim chịu nhiệt cao cấp (như 1.4848, 1.4849, 2.4879, SCH13, v.v.) có thể hoạt động ổn định lâu dài trong môi trường nhiệt độ cao từ 900°C đến 1150°C, mang lại tuổi thọ cao gấp 3 đến 5 lần so với các khay thép cacbon thông thường . Những khay này là thiết bị quan trọng không thể thiếu trong gia công kim loại chính xác, hàng không vũ trụ, sản xuất ô tô và các lĩnh vực khác.

Các kịch bản ứng dụng và định vị chức năng của khay xử lý nhiệt

Khay xử lý nhiệt thực hiện ba chức năng cốt lõi trong lò công nghiệp: chịu tải, định vị và truyền nhiệt. Tùy thuộc vào loại lò và yêu cầu quy trình, các khay có thể được phân loại thành nhiều loại, mỗi loại được tối ưu hóa về mặt cấu trúc cho các tình huống ứng dụng cụ thể.

Các loại khay chính theo phân loại lò

• Khay đế lò loại tốt : Được sử dụng để hỗ trợ đáy trong lò nung kiểu giếng/lò hầm lò, chịu tải trọng thẳng đứng nặng, thường có cấu trúc sườn hướng tâm
• Khay lò sưởi con lăn : Được sử dụng trong lò nung con lăn liên tục, có rãnh hoặc rãnh ở phía dưới để khớp với con lăn lò, cho phép vận chuyển liên tục
• Khay kiểu hộp : Thích hợp cho các lò hộp kiểu mẻ, hầu hết có kết cấu phẳng hoặc dạng lưới hình chữ nhật để dễ dàng xếp dỡ bằng xe nâng
• Khay kiểu rãnh cho lò nung liên tục : Dùng trong dây chuyền sản xuất tự động hóa liên tục, kết hợp với máy đẩy hoặc dây chuyền băng tải để xử lý tự động theo mẻ
• Khay đa năng cho lò đa năng : Tương thích với nhiều loại lò, cấu trúc tiêu chuẩn hóa cao, phù hợp cho sản xuất đa dạng hàng loạt từ nhỏ đến vừa

Các trường ứng dụng điển hình

Lựa chọn vật liệu chính: So sánh hiệu suất của thép hợp kim chịu nhiệt

Lựa chọn vật liệu cho khay xử lý nhiệt là yếu tố chính quyết định hiệu suất và tuổi thọ của chúng. Các thành phần hợp kim khác nhau mang lại hiệu suất nhiệt độ cao và đặc tính cơ học riêng biệt.

Tính chất của vật liệu hợp kim chịu nhiệt thường được sử dụng

Nguyên tắc cốt lõi để lựa chọn vật liệu : Các khay hoạt động trong môi trường cacbon hóa nên ưu tiên các hợp kim có hàm lượng crôm-niken cao (chẳng hạn như 1.4848, 1.4849), vì crom tạo thành một lớp màng bảo vệ Cr₂O₃ dày đặc trên bề mặt có tác dụng ngăn chặn hiệu quả sự xâm nhập của nguyên tử carbon vào ma trận. Trong môi trường oxy hóa tinh khiết, hàm lượng niken có thể được giảm một cách thích hợp để kiểm soát chi phí, nhưng hàm lượng crom phải duy trì trên 20% để duy trì khả năng chống oxy hóa.

Những yếu tố cần thiết trong thiết kế kết cấu: Các yếu tố chính ảnh hưởng đến tuổi thọ sử dụng

Thiết kế kết cấu của khay xử lý nhiệt đòi hỏi phải cân bằng khả năng chịu tải, độ đồng đều nhiệt và giảm ứng suất nhiệt. Cấu trúc không phù hợp là nguyên nhân chính khiến khay bị hỏng sớm (biến dạng, nứt, sập).

Năm yếu tố cốt lõi của tối ưu hóa cấu trúc

1. Thiết kế độ dày của tường : Độ dày thành khay chính thường dao động từ 8 mm đến 20 mm. Quá mỏng dẫn đến không đủ độ bền và bị oxy hóa quá mức; quá dày sẽ tăng khả năng chịu nhiệt, kéo dài chu kỳ gia nhiệt và tăng cường ứng suất nhiệt. Dữ liệu thực nghiệm cho thấy rằng cứ tăng độ dày thành 2mm, trọng lượng khay tăng khoảng 15%, trong khi tuổi thọ của khay ở nhiệt độ cao chỉ cải thiện khoảng 5%. , đòi hỏi phải tối ưu hóa giữa cường độ và hiệu suất nhiệt.
2. Bố cục sườn : Gân xuyên tâm hoặc tổ ong là những thiết kế phổ biến. Cấu trúc tổ ong tăng độ cứng lên hơn 40% đồng thời giảm trọng lượng và thúc đẩy lưu thông khí lò, kiểm soát độ đồng đều nhiệt độ phôi trong phạm vi ±5°C.
3. Bồi thường giãn nở nhiệt : Khi các khay nóng lên từ nhiệt độ phòng đến 1000°C, độ giãn nở tuyến tính có thể đạt từ 10mm đến 15mm (trên mỗi mét chiều dài). Các khe hở giãn nở hoặc kết cấu kết nối linh hoạt phải được dành riêng trong thiết kế; nếu không, sự tập trung ứng suất nhiệt sẽ gây ra vết nứt mối hàn.
4. Thiết kế đường đáy : Các rãnh dưới cùng của khay lò lăn phải khớp chính xác với các con lăn lò. Độ cứng của rãnh phải thấp hơn từ 30 đến 50HBW so với con lăn lò để tránh làm hỏng bề mặt con lăn đắt tiền. Khoảng cách giữa các rãnh thường là 300mm đến 600mm, được tính dựa trên chiều dài khay và khả năng chịu tải.
5. Cấu trúc xếp chồng và định vị : Các khay xếp chồng nhiều lớp phải có các bệ định vị hoặc trụ dẫn hướng để đảm bảo độ lệch phương thẳng đứng xếp chồng không quá 2 mm/m, chống lật và đảm bảo các kênh dẫn khí lò.

Quy trình sản xuất và kiểm soát chất lượng

Sản xuất khay xử lý nhiệt bao gồm các quá trình đúc, hàn hoặc rèn chính xác. Kiểm soát chất lượng ở từng giai đoạn ảnh hưởng trực tiếp đến độ tin cậy và tuổi thọ của sản phẩm cuối cùng.

Ưu điểm của quy trình đúc chính xác

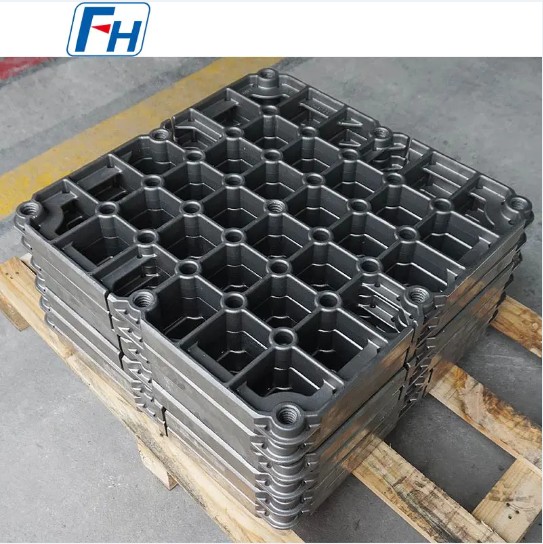

Đối với các khay có hình dạng phức tạp có nhiều gân và cấu trúc mở, quá trình đúc chính xác (đúc mẫu hoặc đúc cát) là quy trình được ưu tiên. Khay đúc cho phép tạo hình gần dạng lưới với tỷ lệ sử dụng vật liệu lên tới 70% hoặc cao hơn, cấu trúc bên trong đồng nhất và không có vùng chịu ảnh hưởng nhiệt của mối hàn. Các khay đúc sử dụng công nghệ nung chảy chân không và hóa rắn định hướng chứng tỏ độ bền đứt ở nhiệt độ cao cao hơn 25% đến 35% so với kết cấu hàn , đặc biệt thích hợp cho môi trường hoạt động liên tục với tải trọng cao.

Kiểm soát quy trình cho kết cấu hàn

Khay hàn phù hợp với các quy cách lớn hoặc cực lớn (trọng lượng một mảnh vượt quá 500kg). Hàn phải sử dụng vật liệu độn chịu nhiệt phù hợp với kim loại cơ bản, với sự kiểm soát chặt chẽ nhiệt lượng đầu vào. Xử lý dung dịch sau hàn ở nhiệt độ 1050°C đến 1100°C là bắt buộc để loại bỏ ứng suất dư hàn và khôi phục khả năng chống ăn mòn . Chất lượng mối hàn phải được xác minh thông qua kiểm tra chụp ảnh phóng xạ (RT) hoặc kiểm tra siêu âm (UT) để đảm bảo không có hiện tượng thiếu nhiệt hạch, độ xốp và các khuyết tật khác.

Tiêu chuẩn kiểm tra chất lượng

• Phân tích thành phần hóa học: Máy quang phổ phát hiện hàm lượng nguyên tố hợp kim để đảm bảo tuân thủ các tiêu chuẩn vật liệu (chẳng hạn như tiêu chuẩn DIN, ASTM hoặc GB)
• Kiểm tra đặc tính cơ học: Kiểm tra độ bền kéo ở nhiệt độ phòng và nhiệt độ cao, kiểm tra độ cứng để xác minh các chỉ số độ bền vật liệu
• Kiểm tra độ chính xác kích thước: Máy đo tọa độ (CMM) phát hiện các kích thước phù hợp quan trọng, với dung sai thường được kiểm soát trong phạm vi ±1mm
• Kiểm tra chất lượng bề mặt: Kiểm tra bằng mắt và thẩm thấu (PT) để đảm bảo không có vết nứt, lỗ cát và các khuyết tật bề mặt khác
• Chứng nhận hệ thống quản lý: Hệ thống quản lý chất lượng ISO 9001 và chứng nhận hệ thống quản lý môi trường ISO14001 để đảm bảo truy xuất nguồn gốc toàn bộ quá trình

Chiến lược kéo dài tuổi thọ và bảo trì dịch vụ

Ngay cả với các vật liệu và quy trình chất lượng cao nhất, khay xử lý nhiệt có tuổi thọ hạn chế trong điều kiện vận hành khắc nghiệt. Chiến lược bảo trì khoa học có thể kéo dài tuổi thọ trung bình từ 30% đến 50%.

Các dạng hư hỏng phổ biến và biện pháp phòng ngừa

Thực hành tốt nhất để bảo trì hàng ngày

• Kiểm soát tải : Tải trọng khay đơn không được vượt quá 85% tải trọng thiết kế để tránh tập trung ứng suất cục bộ gây biến dạng sớm
• Quản lý nhiệt độ : Nhiệt độ vận hành thực tế phải thấp hơn nhiệt độ sử dụng tối đa của vật liệu ít nhất là 50°C để mang lại giới hạn an toàn cho trường hợp quá nhiệt do tai nạn
• Kiểm tra định kỳ : Tiến hành kiểm tra toàn diện sau mỗi 500 chu kỳ lò, đo biến dạng kích thước tới hạn; ngừng sử dụng khi biến dạng vượt quá 3 mm
• Làm sạch bề mặt : Loại bỏ kịp thời lớp oxit bám dính và các lớp cacbon hóa để ngăn chặn sự tăng tốc ăn mòn cục bộ và nhiễm bẩn bề mặt phôi
• Cách sử dụng xoay vòng : Thiết lập hệ thống xoay khay để ngăn từng khay riêng lẻ hoạt động với tải trọng cao liên tục trong thời gian dài, cân bằng độ mài mòn tổng thể

Thiết kế tùy chỉnh: Phù hợp với yêu cầu quy trình cụ thể

Trong khi các khay tiêu chuẩn hóa mang lại tính linh hoạt và tiết kiệm, thiết kế tùy chỉnh có thể cải thiện đáng kể chất lượng xử lý nhiệt và hiệu quả sản xuất trong các tình huống quy trình cụ thể.

Khi cần khay tùy chỉnh

tùy chỉnh khay xử lý nhiệt được khuyến nghị khi xảy ra các điều kiện sau:

• Phôi có hình dạng đặc biệt (chẳng hạn như trục dài, các bộ phận có thành mỏng, hình dạng không đều) không thể định vị ổn định trên các khay tiêu chuẩn hoặc có nguy cơ bị hư hỏng do va chạm
• Các quy trình yêu cầu độ đồng đều nhiệt độ nghiêm ngặt (chẳng hạn như ± 3°C đối với các bộ phận hàng không vũ trụ), yêu cầu cấu trúc thông gió khay được tối ưu hóa
• Tuổi thọ của khay hiện tại quá ngắn, việc thay thế thường xuyên gây ra tổn thất về thời gian ngừng hoạt động vượt quá chi phí tùy chỉnh gia tăng
• Dây chuyền sản xuất tự động yêu cầu các khay phối hợp chính xác với cánh tay robot và hệ thống vận chuyển
• Sản phẩm có giá trị gia tăng cao yêu cầu chất lượng bề mặt cực cao, cần tránh vết tiếp xúc trên khay

Các thông số đầu vào chính cho thiết kế tùy chỉnh

Thiết kế tùy chỉnh khay chuyên nghiệp yêu cầu người dùng cung cấp các thông số kỹ thuật sau: loại lò và kích thước vùng làm việc hiệu quả, yêu cầu về độ đồng đều về nhiệt độ và nhiệt độ vận hành tối đa, khối lượng riêng lẻ và tổng trọng lượng của phôi được nạp vào lò, loại môi trường xử lý (oxy hóa/cacbon hóa/thấm nitơ/chân không), phương pháp nạp/dỡ tải (thủ công/xe nâng/cánh tay robot), mục tiêu tuổi thọ sử dụng dự kiến . Dựa trên các thông số này, các kỹ sư có thể sử dụng phân tích phần tử hữu hạn (FEA) để mô phỏng sự phân bổ ứng suất nhiệt và cơ học, tối ưu hóa cấu trúc và dự đoán tuổi thọ sử dụng.
