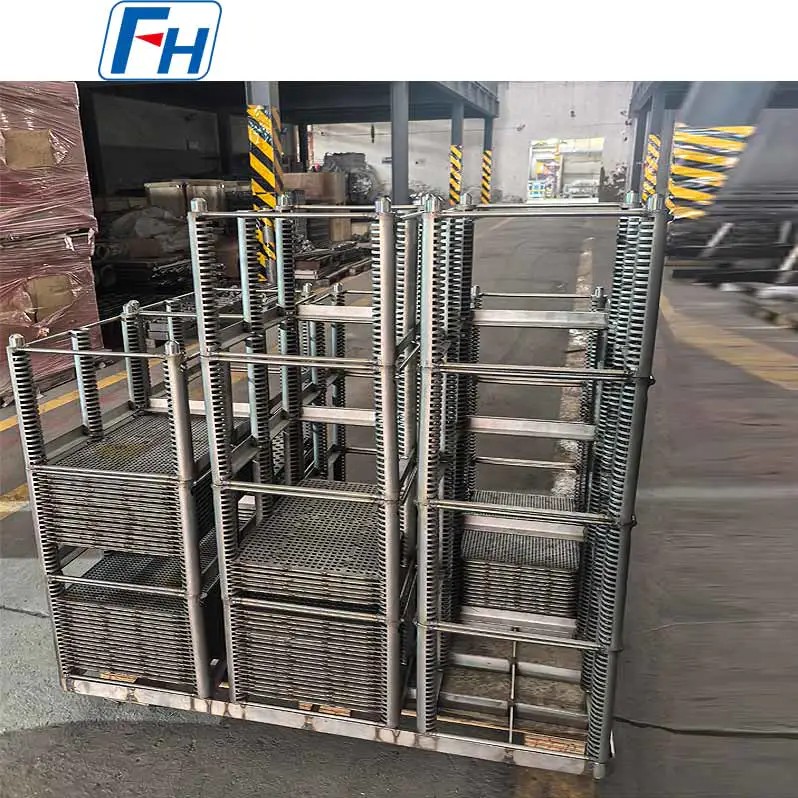

Tại sao thiết bị xử lý nhiệt lại quan trọng？

Thiết bị xử lý nhiệt đóng vai trò là giao diện thiết yếu giữa phôi và thiết bị xử lý nhiệt. Tính hợp lý trong thiết kế, lựa chọn vật liệu và chất lượng sản xuất của họ trực tiếp chi phối tính đồng nhất, độ lặp lại và chất lượng sản phẩm cuối cùng của toàn bộ chu trình xử lý nhiệt. Trong sản xuất công nghiệp, khoảng 30%–40% các khuyết tật trong xử lý nhiệt—chẳng hạn như biến dạng, oxy hóa và cacbon hóa không đồng đều—có liên quan trực tiếp đến việc thiết kế hoặc sử dụng thiết bị cố định không đúng cách. Do đó, việc lựa chọn thiết bị xử lý nhiệt phù hợp không phải là quyết định vận hành thứ yếu mà là yếu tố chiến lược quyết định sự thành công hay thất bại của quá trình xử lý nhiệt.

Từ góc độ kỹ thuật thực tế, các thiết bị xử lý nhiệt phải đồng thời đáp ứng ba tiêu chí hiệu suất cốt lõi: ổn định cấu trúc nhiệt độ cao (duy trì hình dạng và khả năng chịu tải ở nhiệt độ mục tiêu), hiệu suất dẫn nhiệt (đảm bảo gia nhiệt đồng đều các phôi), và khả năng tương thích hóa học (tránh phản ứng bất lợi với môi trường lò hoặc bề mặt phôi). Việc thiếu bất kỳ số liệu nào trong số này sẽ dẫn đến tỷ lệ phế liệu theo lô tăng cao hoặc mức tiêu thụ năng lượng tăng đáng kể.

Cách lựa chọn vật liệu củng cố hiệu suất và tuổi thọ của thiết bị cố định

Các vật liệu hợp kim chịu nhiệt phổ biến và phạm vi nhiệt độ hoạt động của chúng

Những cân nhắc chính cho thiết bị xử lý nhiệt vật liệu có độ bền lâu dài ở nhiệt độ cao, khả năng chống oxy hóa và khả năng chống cacbon hóa. Các hợp kim khác nhau phù hợp với nhiệt độ xử lý và điều kiện khí quyển khác nhau; lựa chọn vật liệu không chính xác vẫn là một trong những nguyên nhân hàng đầu gây ra hỏng hóc sớm.

Các phương thức thất bại điển hình và chiến lược phòng ngừa

Các thiết bị xử lý nhiệt phải đối mặt với nhiều rủi ro xuống cấp trong quá trình sử dụng theo chu kỳ nhiệt độ cao kéo dài. Các chế độ thất bại phổ biến nhất bao gồm:

• nứt mỏi nhiệt : Các chu trình làm nóng-làm mát lặp đi lặp lại tích tụ ứng suất bên trong, với các vết nứt nhỏ thường bắt đầu sau 500–800 chu kỳ và cuối cùng lan truyền thành các vết nứt xuyên chiều dày.
• Biến dạng leo : Dưới tải trọng nhiệt độ cao kéo dài, vật liệu trải qua biến dạng dẻo không thể đảo ngược. Đối với hợp kim 1.4848 ở nhiệt độ 900°C và ứng suất 50 MPa, độ dãn có thể đạt tới 2%–3% sau 1.000 giờ , ảnh hưởng trực tiếp đến độ chính xác của việc định vị vật cố định.
• Sự thấm cacbon hóa : Trong khí quyển giàu carbon, các nguyên tử carbon khuếch tán vào các ranh giới hạt tạo thành các pha cacbua giòn, làm giảm đáng kể độ bền của vật liệu và tăng nguy cơ gãy xương.
• Lãng phí oxy hóa : Trong môi trường oxy hóa, các vảy oxit bề mặt liên tục dày lên và nứt vỡ, dẫn đến giảm tiết diện và khả năng chịu tải suy giảm.

Để giảm thiểu các dạng hư hỏng này, thực hành kỹ thuật thường sử dụng các biện pháp sau: lựa chọn vật liệu hợp kim cao gốc niken để tăng cường khả năng chống rão; áp dụng lớp phủ chống oxy hóa cho bề mặt vật cố định; tối ưu hóa tốc độ làm nóng-làm mát để giảm sốc nhiệt; và thiết lập các quy trình kiểm tra và thay thế thường xuyên để phát hiện sự xuống cấp trước khi xảy ra sự cố nghiêm trọng.

Loại thiết bị nào phù hợp với yêu cầu quy trình và cấu hình lò của bạn

Các dạng cố định chính theo danh mục lò

Các loại lò khác nhau đặt ra những yêu cầu cơ bản khác nhau về hình dạng của vật cố định, độ chính xác về kích thước và phương pháp nạp tải. Sự không phù hợp giữa thiết bị cố định và lò nung không chỉ làm giảm hiệu quả sản xuất mà còn có thể tạo ra các mối nguy hiểm về an toàn.

Những cân nhắc kỹ thuật trong thiết kế kết cấu cố định

Thiết kế kết cấu cố định đòi hỏi sự cân bằng cẩn thận giữa mật độ tải và tính đồng nhất của dòng nhiệt . Ví dụ, trong các quy trình cacbon hóa, khoảng cách phôi không đủ sẽ hạn chế sự lưu thông của khí quyển và tạo ra độ sâu vỏ không đồng đều; khoảng cách quá mức làm giảm khả năng chịu tải của lò và tăng mức tiêu thụ năng lượng của đơn vị. Kinh nghiệm kỹ thuật chỉ ra rằng khoảng cách tối thiểu giữa các chi tiết gia công liền kề trong các thiết bị cố định cacbon hóa phải được duy trì ở mức 15–25 mm để đảm bảo lưu thông không khí đầy đủ.

Trọng lượng cố định của vật cố định là một yếu tố quan trọng khác. Trong các ứng dụng lò hầm, trọng lượng kết hợp của đồ gá và phôi thường đạt tới hàng trăm kg đến vài tấn , đòi hỏi các kết cấu treo và đỡ được thiết kế với giới hạn an toàn rộng rãi—thường là hệ số an toàn không thấp hơn 3.0 . Hơn nữa, bản thân khối nhiệt của thiết bị ảnh hưởng trực tiếp đến thời gian gia nhiệt và mức tiêu thụ năng lượng; thiết kế gọn nhẹ mang lại giá trị đáng kể trong việc tiết kiệm năng lượng. Mỗi 10% giảm trọng lượng của vật cố định có thể rút ngắn thời gian làm nóng trung bình khoảng 5%–8% .

Quy trình sản xuất nào biến thiết kế thành đồ đạc đáng tin cậy

So sánh các tuyến sản xuất chính

Việc sản xuất thiết bị xử lý nhiệt chủ yếu tuân theo ba quy trình: đúc, hàn/lắp ráp và gia công chính xác. Mỗi tuyến đường phù hợp với mức độ phức tạp và yêu cầu chính xác khác nhau.

• đúc chính xác : Lý tưởng cho các thiết bị phức tạp, có tính tích hợp cao như khay tổ ong và khung đỡ không đều. Đúc đầu tư đạt được độ chính xác kích thước của ±1,5 mm với độ nhám bề mặt Ra của 6,3–12,5 mm . Ưu điểm nằm ở việc hình thành các khoang bên trong phức tạp và cấu trúc thành mỏng, mặc dù thời gian sản xuất dài hơn và chi phí dụng cụ cao hơn.
• lắp ráp hàn : Thích hợp cho các thiết bị cố định lớn hoặc dạng mô-đun được chế tạo từ các phần và tấm tiêu chuẩn. Các thiết bị hàn mang lại sự linh hoạt trong sản xuất và chu kỳ phân phối ngắn hơn, nhưng các vùng hàn thể hiện các liên kết yếu do mỏi nhiệt. Yêu cầu đồ gá hàn chất lượng cao 100% Kiểm tra chất lượng mối hàn và xử lý nhiệt giảm ứng suất sau hàn.
• Gia công lắp ráp : Áp dụng cho các thiết bị định vị có độ chính xác cao, chẳng hạn như đồ gá lắp chuyên dụng để xử lý nhiệt cánh động cơ máy bay. Gia công CNC đảm bảo các bề mặt định vị quan trọng đạt được độ chính xác ±0,05 mm , đáp ứng các yêu cầu kiểm soát biến dạng nghiêm ngặt của quá trình xử lý nhiệt chính xác.

Điểm kiểm tra kiểm soát chất lượng quan trọng

Kiểm soát chất lượng đối với các thiết bị xử lý nhiệt bao trùm toàn bộ quá trình sản xuất, với các nút kiểm tra chính bao gồm:

1. Chấp nhận nguyên liệu : Phân tích quang phổ xác nhận sự tuân thủ thành phần hóa học; kiểm tra kim loại xác minh kích thước hạt không thô hơn ASTM 4 , đảm bảo nền tảng cho hiệu suất nhiệt độ cao.
2. Kiểm tra độ chính xác kích thước : Xác minh CMM của các kích thước lắp ráp quan trọng, với lỗi độ phẳng được kiểm soát bên trong ±2mm/m .
3. Kiểm tra không phá hủy : Kiểm tra bằng tia X hoặc siêu âm để phát hiện độ xốp co ngót bên trong và các tạp chất trong vật đúc; kiểm tra hạt từ tính hoặc thẩm thấu đối với các vết nứt bề mặt và gần bề mặt.
4. Xác nhận hiệu suất nhiệt độ cao : Mẫu đồ đạc trải qua 24–48 giờ thử nghiệm giữ tải ở nhiệt độ sử dụng mục tiêu để xác minh rằng biến dạng từ biến vẫn nằm trong giới hạn cho phép.

Cách quản lý tuổi thọ dịch vụ và tối ưu hóa chi phí tối đa hóa ROI cố định

Dữ liệu tuổi thọ sử dụng điển hình và các yếu tố ảnh hưởng

Tuổi thọ sử dụng của thiết bị xử lý nhiệts thay đổi đáng kể tùy thuộc vào vật liệu, quy trình và điều kiện vận hành. Trong điều kiện thấm cacbon thông thường (930°C, chu kỳ 8–12 giờ), tuổi thọ sử dụng điển hình của các vật liệu cố định khác nhau như sau:

Các chiến lược thực tế để kéo dài tuổi thọ và giảm chi phí

Có thể tiếp cận việc kéo dài tuổi thọ của thiết bị cố định và giảm chi phí cho mỗi lần xử lý nhiệt từ nhiều khía cạnh:

• Chiến lược sử dụng được phân loại : Triển khai các thiết bị cố định mới cho các quy trình có yêu cầu nghiêm ngặt nhất về độ méo và độ chính xác, sau đó hạ cấp dần chúng xuống các ứng dụng ít yêu cầu hơn, tối đa hóa giá trị trong toàn bộ vòng đời.
• Sửa chữa, tân trang định kỳ : Các bộ phận cố định bị biến dạng cục bộ hoặc nứt nhỏ có thể được phục hồi bằng cách làm thẳng, sửa chữa mối hàn và xử lý nhiệt lại, kéo dài tuổi thọ sử dụng bằng cách 30%–50% .
• Tối ưu hóa điều kiện vận hành : Kiểm soát tốc độ gia nhiệt không quá 150°C/giờ để tránh sốc nhiệt; trong quá trình cacbon hóa, hãy thực hiện đốt cháy cacbon thường xuyên để giảm sự tấn công hóa học do tích tụ cacbon.
• Quản lý hàng tồn kho và luân chuyển : Duy trì hồ sơ cố định toàn diện theo dõi số chu kỳ, dữ liệu kiểm tra và lịch sử bảo trì, cho phép thay thế phòng ngừa dựa trên tình trạng và tránh gián đoạn sản xuất không mong muốn.

Khung quyết định nào đảm bảo bạn chọn giải pháp tối ưu cho quy trình của mình

Đối mặt với nhiều lựa chọn về vật liệu, kết cấu và nhà cung cấp, khung lựa chọn có hệ thống cho phép đưa ra quyết định tối ưu. Trình tự ưu tiên sau đây được đề xuất để đánh giá:

1. Quá trình tương thích đầu tiên : Xác nhận rằng nhiệt độ sử dụng tối đa, khả năng tương thích với môi trường và khả năng chịu tải của thiết bị đáp ứng các yêu cầu quy trình mục tiêu—đây là những ràng buộc cứng không thể thương lượng.
2. Xác minh khả năng thích ứng lò : Xác minh rằng kích thước của thiết bị cố định, hình dạng giao diện và phương pháp tải hoàn toàn tương thích với thiết bị lò hiện có; cung cấp bản vẽ buồng lò cho nhà cung cấp để xác nhận khi cần thiết.
3. Đánh giá chi phí vòng đời : Tính toán chi phí khấu hao theo chu kỳ trong toàn bộ thời gian sử dụng của thiết bị thay vì chỉ so sánh chi phí mua ban đầu. Một vật cố định lâu dài 1.000 chu kỳ có thể mang lại chi phí trên mỗi chu kỳ thấp hơn so với giải pháp thay thế có giá thấp hơn chỉ kéo dài 300 chu kỳ .
4. Năng lực của nhà cung cấp và đảm bảo giao hàng : Đánh giá sự ổn định của nguồn nguyên liệu của nhà cung cấp, hệ thống kiểm soát chất lượng sản xuất và hiệu suất giao hàng đúng hạn trước đây để đảm bảo nguồn cung cấp lâu dài đáng tin cậy.
5. Tùy chỉnh và hỗ trợ kỹ thuật : Đối với các phôi chuyên biệt hoặc quy trình mới, khả năng của nhà cung cấp trong việc tối ưu hóa thiết kế và cộng tác quy trình thể hiện giá trị hợp tác lâu dài đáng kể.

Bằng cách áp dụng khuôn khổ hệ thống này, các nhà sản xuất có thể đạt được hiệu quả kinh tế tối ưu trong việc đầu tư vào thiết bị cố định đồng thời đảm bảo nền tảng chất lượng cần thiết để liên tục cải tiến các quy trình xử lý nhiệt.
