Giá đỡ FH® | Giá đỡ thiết bị xử lý nhiệt

Thương hiệu: FH®

Chứng nhận: ISO9001, ISO14001

Chất liệu: Thép chịu nhiệt

Lớp vật liệu: HT

Kích thước: 832x190,5x25,4mm hoặc Tùy chỉnh theo bản vẽ của bạn

Nhiệt độ hoạt động: 980oC

MOQ: 2 miếng

Liên hệ với chúng tôi
TRƯỚCV：Cánh quạt hàn FH® 310s cho lò nhiệt độ cao
SAU：Ống lót đúc ly tâm MO-RE 2 cho hệ thống lò công nghiệp | Kích thước tùy chỉnh FH®
  • tham số
  • Liên hệ với chúng tôi

Giá đỡ & Giá đỡ FH® | Hỗ trợ thiết bị xử lý nhiệt hạng nặng

Lợi ích chính

  • Chịu tải nặng
    Thiết kế gia cố hỗ trợ các ngăn xếp giỏ nặng và các bộ phận lớn - ngăn ngừa sự sụp đổ và duy trì tải ổn định.
  • Độ bền nhiệt độ cao
    Được chế tạo từ hợp kim chịu nhiệt - duy trì tính toàn vẹn cấu trúc ở nhiệt độ vận hành lò lên tới 1150°C.
  • Xây dựng hàn chính xác
    Hàn TIG bằng laser với độ xuyên thấu hoàn toàn – không có điểm yếu, không bắn tóe, không gây nhiễm bẩn mối hàn.
  • Khả năng tương thích xếp chồng
    Được thiết kế để giao tiếp liền mạch với giỏ, khay và lưới FH® – chiều cao và căn chỉnh nhất quán.
  • Cấu hình tùy chỉnh
    Bất kỳ chiều cao, chiều rộng hoặc khả năng chịu tải nào - được thiết kế cho các yêu cầu cụ thể về lò và bộ phận của bạn.


Thông số kỹ thuật

tham số Giá trị
Vật liệu 310S, 1.4806, 1.4848, 1.4849, 2.4879, Inconel
Tối đa. nhiệt độ liên tục 450°C – 1200°C (tùy theo chất liệu)
Khả năng chịu tải trên mỗi khung 100 kg – 2000 kg (tùy thiết kế)
Phạm vi chiều cao 50 mm – 500 mm (có sẵn tùy chỉnh)
Giao diện trên cùng Phẳng / có rãnh / định vị bằng chốt / tùy chỉnh
Giao diện dưới cùng phẳng/chân/chống trượt
Chế tạo Hàn laser/TIG chính xác
Chứng chỉ kiểm tra vật liệu (MTC) đi kèm với mỗi giá đỡ FH®


Tại sao chọn Giá đỡ hỗ trợ FH®?
1. Nền tảng của việc xếp chồng an toàn
Giá đỡ được thiết kế kém hoặc yếu gây ra:

  • Phân phối tải không đồng đều - giỏ bị lật hoặc sập
  • Một phần thiệt hại do giỏ rơi
  • Hư hỏng vật liệu chịu lửa của lò do tải rơi
  • Mối nguy hiểm về an toàn của người vận hành

Giá đỡ FH® được thiết kế để mang lại sự ổn định và an toàn.

2. Hướng dẫn lựa chọn vật liệu

Chất liệu Nhiệt độ tối đa Tốt nhất cho
Thép cacbon 450°C Ủ nhiệt độ thấp, nhạy cảm với chi phí
310S 950°C Làm cứng chung, cacbon hóa
1.4806 1000°C Ủ nhiệt độ cao hơn
1.4849 1100°C Tải nặng, chu kỳ dài
Inconel 1150°C Nhiệt độ cực cao

3. Tùy chọn thiết kế

Loại Tốt nhất cho Tính năng chính
Chiều cao cố định Xếp chồng tiêu chuẩn Đơn giản, mạnh mẽ, tiết kiệm chi phí
có thể điều chỉnh Chiều cao tải thay đổi Điều chỉnh chốt hoặc vít
gấp Bảo quản khi không sử dụng Chân bản lề, tiết kiệm không gian
Mô-đun Nhiều cấu hình Phần mở rộng có thể hoán đổi cho nhau


Ứng dụng

1. Giá đỡ giỏ xếp chồng lên nhau trong lò hộp

2. Tách lớp trong lò nung kiểu hố/giếng

3. Tấm nâng đáy để lưu thông khí dưới khay

4. Miếng đệm giữa các lớp chi tiết

5. Hỗ trợ các phần dài hoặc khó xử lý

6. Tất cả các loại lò: hộp, hầm, đáy xe, chuông

Bảng cấp vật liệu:

Thép chịu nhiệt
/ GB DIN ASTM JIS Thành phần hóa học (%) Nhiệt độ hoạt động tối đa
C Sĩ Mn Cr Ni Nb/Cb Mo Khác
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 2,00 1,00 24:00 - 28:00 4.00 - 6.00 - .50,50 - 1050oC
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1,00 - 2,50 2,00 19:00 - 23:00 8:00 - 12:00 - .50,50 - 950oC
3 ZG30Cr28Ni10 - Ngài SCH17 0,20 - 0,50 2,00 2,00 26:00 - 30:00 8:00 - 11:00 - - - 1050oC
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1,00 - 2,50 2,00 24:00 - 27:00 11:00 - 14:00 - .50,50 - 1050oC
5 ZG30Cr28Ni16 - xin chào SCH18 0,20 - 0,50 2,00 2,00 26:00 - 30:00 14:00 - 18:00 - - - 1100oC
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 1,75 1,50 23:00 - 27:00 19:00 - 22:00 - .50,50 - 1100oC
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 2,00 2,00 19:00 - 23:00 23:00 - 27:00 - - - 1100oC
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 2,50 2,00 17:00 - 21:00 37:00 - 41:00 - - - 1020oC
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 2,00 2,00 15:00 - 19:00 33:00 - 37:00 - .50,50 - 1000oC
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 2,00 2,00 24:00 - 28:00 33:00 - 37:00 0,80 - 1,80 .50,50 - 1100oC
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1,00 - 2,50 2,00 18:00 - 21:00 36:00 - 39:00 1,20- 1,80 .50,50 - 1100oC
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1,00 - 2,50 2,00 23:00 - 25:00 23:00 - 25:00 0,80 - 1,80 .50,50 - 1050oC
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1,00 - 2,50 2,00 24:00 - 28:00 33:00 - 37:00 - .50,50 - 1100oC
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 2,00 19:00 - 21:00 31:00 - 33:00 0,50 - 1,50 .50,50 - 1050oC
15 ZG45Cr12Ni60 - CTNH - 0,35 - 0,75 2,00 2,00 10:00 - 14:00 58:00 - 62:00 - - - 1100oC
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 2,00 2,00 15:00 - 19:00 64:00 - 68:00 - - - 1100oC
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 1,50 27:00 - 30:00 1,00 .50,50 .50,50 Co:48,0 - 52,0 1200oC
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27:00 - 29:00 - 1,50 - 2,50 .50,50 Co:48,0 - 52,0 1200oC
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1,00 - 2,00 1,50 27:00 - 30:00 47:00 - 50:00 - .50,50 T:4.0 - 5.5 1200oC

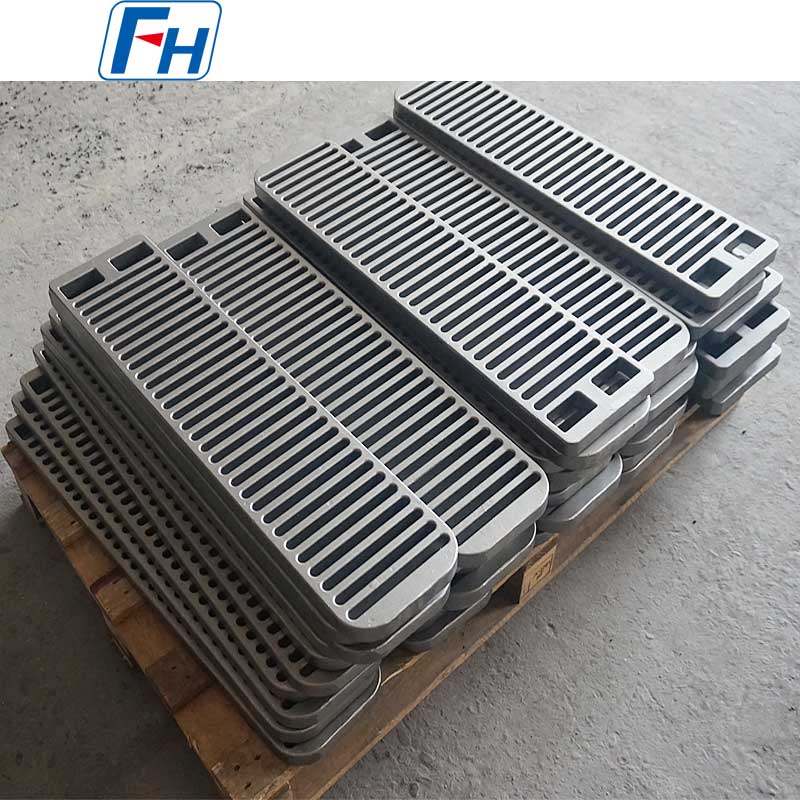

Hình Ảnh Thực Tế Đèn Xử Lý Nhiệt FH®



Quy trình đặt hàng

  • Cung cấp chiều cao, chiều rộng và khả năng chịu tải cần thiết
  • Chỉ định nhiệt độ và không khí hoạt động
  • FH® đề xuất vật liệu và thiết kế
  • Sản xuất: 7–15 ngày làm việc
  • Giao hàng bao gồm MTC và báo cáo kiểm tra

Câu hỏi thường gặp:
Câu hỏi 1: Bạn đề xuất vật liệu gì cho giá đỡ?
A: Đối với 700°C: 310S. Đối với chế hòa khí ở 950°C: 1.4849. Với >1000°C: Inconel. Thép cacbon chỉ có sẵn cho các ứng dụng ở nhiệt độ thấp (<450°C).

Câu hỏi 2: Bạn có thể đặt dấu ngoặc ở một độ cao cụ thể không?
A: Có – bất kỳ chiều cao nào từ 50 mm đến 500 mm. Chúng tôi cũng cung cấp các thiết kế có thể điều chỉnh cho các nhu cầu xếp chồng khác nhau.

Câu 3: Giá đỡ có thể chịu được trọng lượng bao nhiêu?
A: Thiết kế tiêu chuẩn hỗ trợ 100–500 kg mỗi giá đỡ. Phiên bản hạng nặng hỗ trợ lên tới 2000 kg mỗi giá đỡ. Hãy cho chúng tôi biết yêu cầu tải của bạn.

Câu hỏi 4: Dấu ngoặc có đi theo bộ không?
Trả lời: Có - thường có 4 dấu ngoặc trên mỗi lớp (một dấu ngoặc trên mỗi góc). Số lượng tùy chỉnh có sẵn.

Câu 5: Bảo hành của bạn là gì?
A: 12 tháng đối với lỗi sản xuất. Độ mài mòn thông thường, độ rão và độ mỏi do nhiệt không được bảo hiểm.

[#đầu vào#]
Sản phẩm liên quan
GIỚI THIỆU
chất lượng là năng lực cạnh tranh cốt lõi của chúng tôi
Công ty TNHH Công nghệ Hợp kim Vô Tích Junteng Fanghu
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM Giá đỡ FH® | Giá đỡ thiết bị xử lý nhiệt Suppliers and Giá đỡ FH® | Giá đỡ thiết bị xử lý nhiệt Factory.
Các sản phẩm chính của chúng tôi bao gồm thiết bị xử lý nhiệt, ống bức xạ, con lăn lò, cánh quạt, đường ray lò, bánh xe và nhiều bộ phận hợp kim khác cho lò nung. Chúng tôi cung cấp hỗ trợ kỹ thuật để tùy chỉnh hoặc tối ưu hóa các thiết bị xử lý nhiệt của bạn, giúp khách hàng khám phá các giải pháp tiết kiệm chi phí để nâng cao hiệu quả hoạt động xử lý nhiệt của họ.
Xem thêm
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Được thành lập vào năm

  • 0+

    Nước xuất khẩu

  • 0Tấn

    Năng lực sản xuất hàng tháng

  • 0+

    Nhân viên

Giấy chứng nhận danh dự
  • Nhà cung cấp xuất sắc năm 2015
  • Nhà cung cấp xuất sắc năm 2016
  • Nhà cung cấp xuất sắc năm 2018
  • Hiệp hội Công nghiệp Xử lý Nhiệt Trung Quốc
  • Mẫu đăng ký ngoại thương
  • 1
  • 2
  • 4
  • 3
Tin tức
Bộ phận thép chịu nhiệt tùy chỉnh Industry knowledge

Làm thế nào để xác định xem một Phần thép chịu nhiệt khác có khả năng chịu nhiệt độ cao ?

1. Kiểm tra độ cứng và độ bền ở nhiệt độ cao: Đo độ cứng bằng máy đo độ cứng Vickers hoặc Shore ở nhiệt độ vận hành như 600°C và 800°C. Độ cứng còn lại trong phạm vi thiết kế cho thấy đủ độ bền ở nhiệt độ cao.

Đồng thời thực hiện các thử nghiệm độ bền kéo hoặc độ bền chảy ở nhiệt độ cao và ghi lại đường cong ứng suất-biến dạng để đảm bảo độ giãn dài tốt ở nhiệt độ mục tiêu.

2. Kiểm tra hạt từ tính: Kiểm tra hạt từ tính của hợp kim martensitic hoặc ferritic có thể nhanh chóng phát hiện các vết nứt bên trong, sự thâm nhập không hoàn toàn hoặc các khuyết tật xử lý nhiệt, thường là dấu hiệu báo trước của sự thất bại ở nhiệt độ cao.

3. Kiểm tra chất thẩm thấu chất lỏng: Phủ lên bề mặt một chất thẩm thấu và phát triển nó cho phép phát hiện các vết nứt hoặc lỗ chân lông nhỏ trên bề mặt, đặc biệt thích hợp cho các dạng hình học phức tạp như đồ đạc được xử lý nhiệt và ống bức xạ.

4. Kiểm tra bằng siêu âm hoặc theo từng mảng: Kiểm tra bằng siêu âm đánh giá các khuyết tật bên trong, sự mất liên kết giữa các lớp hoặc chất lượng mối hàn bằng cách sử dụng thời gian bay hoặc độ suy giảm tiếng vang. Thích hợp cho các bộ phận lớn như con lăn lò dày và đường ray lò.

Làm thế nào để ngăn ngừa nứt hoặc biến dạng ở các Bộ phận bằng thép chịu nhiệt khác trong quá trình xử lý ở nhiệt độ cao?

1. Gia nhiệt trước hợp lý và gia nhiệt đồng đều: Sử dụng gia nhiệt sơ bộ theo phân đoạn để giảm độ dốc nhiệt độ và ngăn ngừa nứt bề mặt do sốc nhiệt.

2. Tốc độ làm mát được kiểm soát và giảm căng thẳng: Sử dụng làm mát chậm hoặc làm mát không khí theo từng đoạn để giữ ứng suất dư dưới 0,2%; nếu cần, hãy thực hiện ủ ở nhiệt độ thấp để giảm bớt căng thẳng.

3. Tối ưu hóa quy trình hàn: Sử dụng phương pháp hàn TIG/EB đầu vào nhiệt độ thấp, sau đó xử lý nhiệt sau hàn để giảm độ cứng ở vùng hàn và ngăn ngừa nứt giòn do quá trình đông cứng.

4. Bảo vệ bề mặt và quản lý lớp oxit: Oxy hóa phôi trước khi xử lý ở nhiệt độ cao hoặc phủ lớp phủ gốm chịu nhiệt độ cao để duy trì màng oxit dày đặc và ngăn chặn sự xâm nhập của kim loại lỏng có thể gây ra vết nứt.

5. Thiết kế hình học và kiểm soát nồng độ ứng suất: Tránh các góc nhọn và thay đổi mặt cắt ngang đột ngột. Sử dụng các góc tròn hoặc các phần chuyển tiếp để giảm sự tập trung ứng suất cục bộ và giảm đáng kể khả năng hình thành vết nứt.
