Cánh quạt hàn FH® dành cho quạt lò nhiệt độ cao – 1.4848, Chống leo, Cân bằng động, ISO 9001

Thương hiệu: FH®

Chứng nhận: ISO9001, ISO14001

Chất liệu: Thép chịu nhiệt

Lớp vật liệu: HK

Kích thước: Tùy chỉnh theo bản vẽ của bạn

Nhiệt độ hoạt động: 1100oC

MOQ: 2 miếng

Liên hệ với chúng tôi

Cánh quạt & cánh quạt hàn FH® | Tuần hoàn lò nhiệt độ cao

Lợi ích chính

Hàn Laser chính xác
Quy trình hàn TIG laser lai – đầu vào nhiệt tối thiểu, độ xuyên thấu hoàn toàn và các đường nối không bị bắn tóe giúp chống nứt do mỏi nhiệt.
Độ bền nhiệt độ cao
Được chế tạo từ hợp kim chịu nhiệt - duy trì hình dạng lưỡi và tính toàn vẹn của cấu trúc ở nhiệt độ vận hành lò lên tới 1150°C.
Cân bằng động
Mỗi cánh quạt được cân bằng động trước khi vận chuyển (ISO 1940 G6.3 hoặc cao hơn) – giảm độ rung, kéo dài tuổi thọ vòng bi và đảm bảo vận hành êm ái.
Cấu hình lưỡi tùy chỉnh
Luồng hướng tâm, cong ngược, cong về phía trước hoặc hướng trục - được thiết kế cho các yêu cầu áp suất và luồng khí cụ thể của bạn.
Xây dựng chắc chắn
Các phụ kiện từ lưỡi đến trục được gia cố và các mối hàn giảm căng thẳng – chịu được chu trình nhiệt và lực ly tâm cao.

Thông số kỹ thuật

tham số	Giá trị
Vật liệu	310S, 1.4828, 1.4849, Inconel 600/625, Hastelloy
Tối đa. nhiệt độ liên tục	650°C – 1150°C (tùy vật liệu)
Các loại lưỡi	Hướng tâm, cong về phía sau, cong về phía trước, hướng trục
Các loại trung tâm	Lỗ khoan có khóa, côn, tách hoặc tùy chỉnh
Phạm vi đường kính	200mm – 1500mm
Tối đa. tốc độ đầu	Lên đến 100 m/s (phụ thuộc vào thiết kế)
Cân bằng lớp	Tiêu chuẩn ISO 1940 G6.3 (có sẵn G2.5)
Tiêu chuẩn hàn	EN ISO 5817 / AWS D1.1
Bề mặt hoàn thiện Là lớp phủ được hàn/phun phun/nhiệt độ cao

Tại sao nên chọn cánh quạt hàn FH®?
1. Vai trò quan trọng của người hâm mộ lưu thông
Trong lò xử lý nhiệt, quạt tuần hoàn là trung tâm của sự đồng đều nhiệt độ. Cánh quạt được chế tạo kém:

Tạo rung động làm hư hỏng vòng bi và giá đỡ động cơ
Tạo ra luồng không khí không đồng đều – sự thay đổi nhiệt độ trên tải
Vết nứt ở mối hàn – có thể xảy ra sự cố nghiêm trọng
Biến dạng ở nhiệt độ – giảm hiệu quả và tăng tiêu thụ năng lượng

Cánh quạt hàn FH® giải quyết những vấn đề này.

2. Hướng dẫn lựa chọn vật liệu

Chất liệu	Nhiệt độ tối đa	Tốt nhất cho
310S	950°C	Ủ, cacbon hóa ở nhiệt độ thấp, tuần hoàn chung
1.4828	1000°C	Ủ nhiệt độ cao hơn, chống oxy hóa tốt
1.4849	1050°C	Carburizing nhiệt độ cao, tuần hoàn nặng
Inconel 600	1100°C	Chu kỳ nhiệt nghiêm trọng, môi trường ăn mòn
Inconel 625	1150°C	Nhiệt độ khắc nghiệt, yêu cầu cường độ cao

3. Quy trình sản xuất

Bước	Quy trình
1	Cấu hình lưỡi cắt bằng laser từ tấm được chứng nhận
2	Hub được gia công theo thông số trục của khách hàng
3	Lưỡi dao được định vị trong thiết bị hàn chính xác
4	Hàn laser/TIG – biến dạng tối thiểu, không bắn tóe
5	Giảm căng thẳng sau hàn (bắt buộc đối với dịch vụ nhiệt độ cao)
6	Cân bằng thô – thêm/bớt vật liệu
7	Cân bằng động – tối thiểu ISO 1940 G6.3
8	Kiểm tra kích thước cuối cùng và hoàn thiện bề mặt

Các loại lưỡi có sẵn

Loại	Mô hình luồng không khí	Tốt nhất cho
Xuyên tâm (thẳng)	Áp suất cao, lưu lượng vừa phải	Ứng dụng áp suất tĩnh cao, tải dày đặc
cong về phía sau	Lưu lượng cao, hiệu quả tốt	Tuần hoàn chung, hiệu quả năng lượng
Cong về phía trước	Lưu lượng cao ở tốc độ thấp	Ứng dụng tốc độ thấp, khối lượng lớn
Trục (cánh quạt)	Lưu lượng cao, áp suất thấp	Lò nung xuyên dòng, quạt làm mát

Ứng dụng
Các loại lò:

Quạt tuần hoàn mái lò hộp
Quạt tuần hoàn lò pit
Quạt lò đáy ô tô
Tuần hoàn lò chuông
Quạt ngang lò liên tục
Tuần hoàn lò ủ
Quạt lò ủ
Quạt lò thiêu kết
Tuần hoàn lò sấy

Các ngành công nghiệp:

Cửa hàng xử lý nhiệt
Sản xuất phụ tùng ô tô
Xử lý nhiệt hàng không vũ trụ
Rèn và đúc
Gia công thép và nhôm
Lò nung gốm và thủy tinh
Lò xử lý hóa chất

Bảng cấp vật liệu:

Thép chịu nhiệt
/	GB	DIN	ASTM	JIS	Thành phần hóa học (%)								Nhiệt độ hoạt động tối đa
/	GB	DIN	ASTM	JIS	C	Sĩ	Mn	Cr	Ni	Nb/Cb	Mo	Khác	Nhiệt độ hoạt động tối đa
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	2,00	1,00	24:00 - 28:00	4.00 - 6.00	-	.50,50	-	1050oC
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1,00 - 2,50	2,00	19:00 - 23:00	8:00 - 12:00	-	.50,50	-	950oC
3	ZG30Cr28Ni10	-	Ngài	SCH17	0,20 - 0,50	2,00	2,00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050oC
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1,00 - 2,50	2,00	24:00 - 27:00	11:00 - 14:00	-	.50,50	-	1050oC
5	ZG30Cr28Ni16	-	xin chào	SCH18	0,20 - 0,50	2,00	2,00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100oC
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0,30 - 0,50	1,75	1,50	23:00 - 27:00	19:00 - 22:00	-	.50,50	-	1100oC
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	2,00	2,00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100oC
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0,35 - 0,75	2,50	2,00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020oC
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	2,00	2,00	15:00 - 19:00	33:00 - 37:00	-	.50,50	-	1000oC
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	2,00	2,00	24:00 - 28:00	33:00 - 37:00	0,80 - 1,80	.50,50	-	1100oC
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1,00 - 2,50	2,00	18:00 - 21:00	36:00 - 39:00	1,20- 1,80	.50,50	-	1100oC
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1,00 - 2,50	2,00	23:00 - 25:00	23:00 - 25:00	0,80 - 1,80	.50,50	-	1050oC
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1,00 - 2,50	2,00	24:00 - 28:00	33:00 - 37:00	-	.50,50	-	1100oC
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	2,00	19:00 - 21:00	31:00 - 33:00	0,50 - 1,50	.50,50	-	1050oC
15	ZG45Cr12Ni60	-	CTNH	-	0,35 - 0,75	2,00	2,00	10:00 - 14:00	58:00 - 62:00	-	-	-	1100oC
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	2,00	2,00	15:00 - 19:00	64:00 - 68:00	-	-	-	1100oC
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	1,50	27:00 - 30:00	1,00	.50,50	.50,50	Co:48,0 - 52,0	1200oC
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27:00 - 29:00	-	1,50 - 2,50	.50,50	Co:48,0 - 52,0	1200oC
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1,00 - 2,00	1,50	27:00 - 30:00	47:00 - 50:00	-	.50,50	T:4.0 - 5.5	1200oC

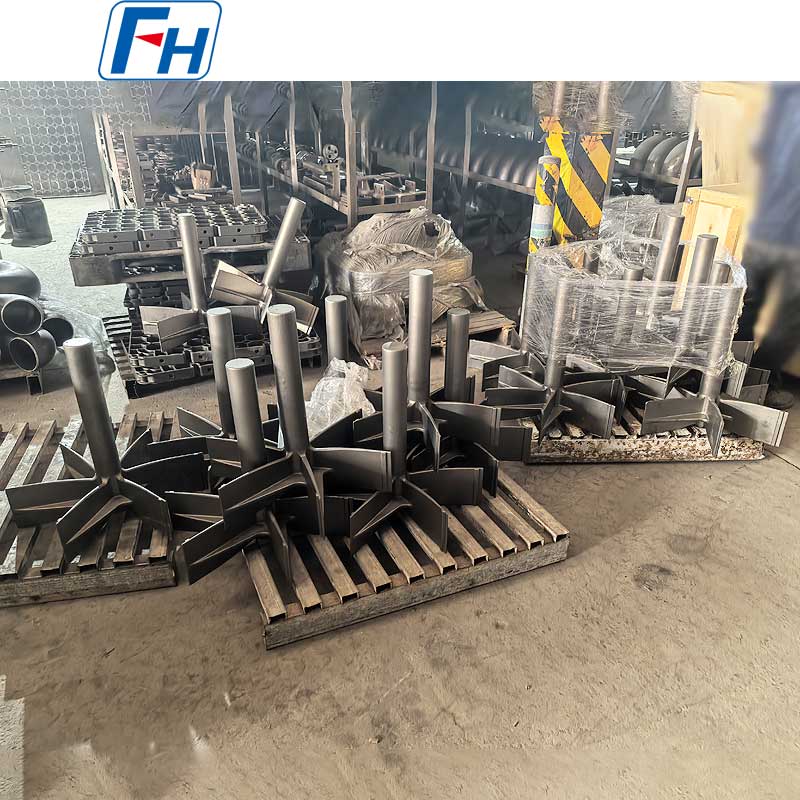

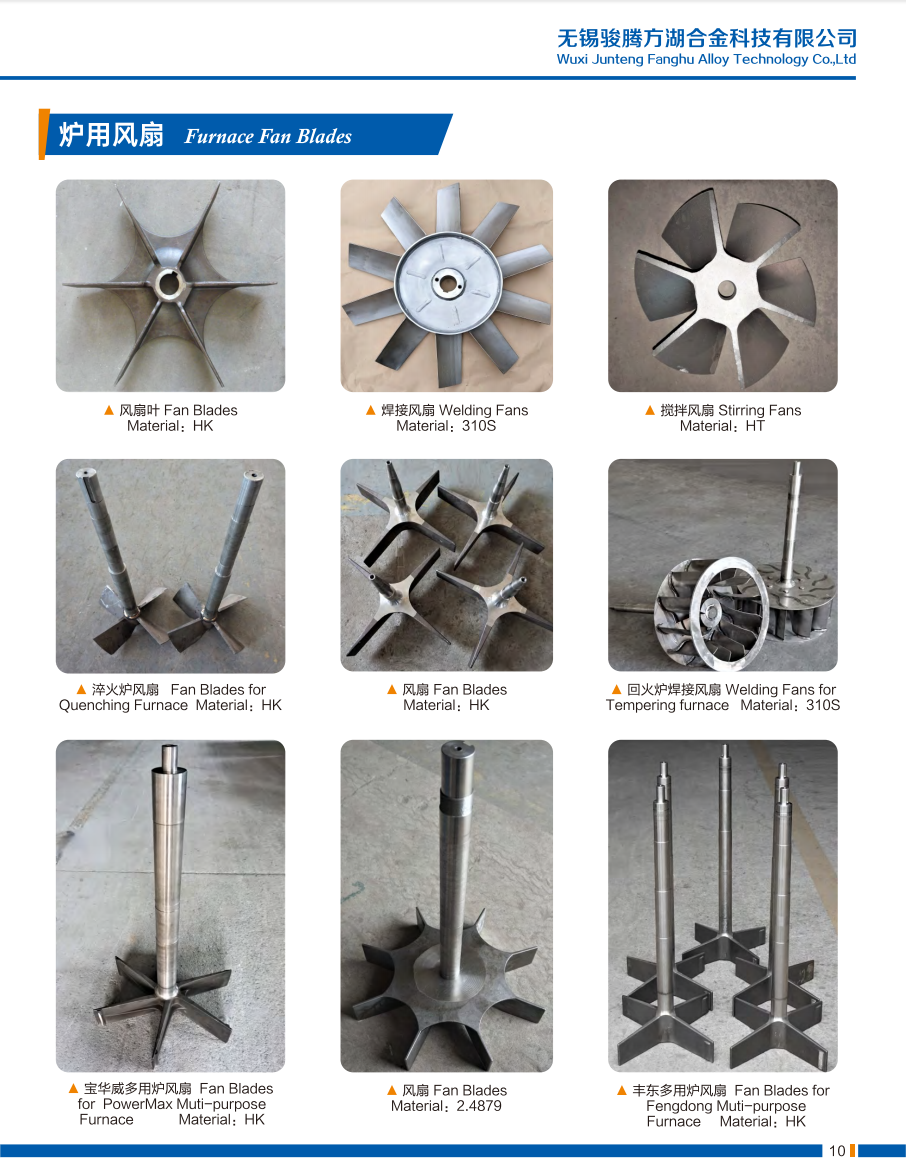

Hình Ảnh Chính Hãng Cánh Quạt Hàn FH®

Quy trình đặt hàng
1. Cung cấp:

Bản vẽ hoặc kích thước quạt hiện có (đường kính, kích thước trục, loại cánh quạt)
Nhiệt độ và không khí hoạt động
Công suất động cơ và RPM
Loại vật liệu mong muốn (hoặc để chúng tôi đề xuất)
Yêu cầu cấp độ cân bằng (tiêu chuẩn G6.3, tùy chọn G2.5)

2. FH® đề xuất:

Đề xuất vật liệu dựa trên điều kiện của bạn
Tối ưu hóa cấu hình lưỡi cho hiệu quả
Bản vẽ CAD để phê duyệt
Giá cả và thời gian giao hàng

3. Sản xuất: 10–25 ngày làm việc

4. Giao hàng bao gồm:

Báo cáo cân bằng động
Giấy chứng nhận kiểm tra vật liệu (MTC)
Báo cáo kiểm tra kích thước
Hướng dẫn lắp đặt và chăm sóc

Câu hỏi thường gặp:

Câu hỏi 1: Cánh quạt hàn FH® có tuổi thọ kéo dài bao lâu?
A: Tuổi thọ sử dụng phụ thuộc vào nhiệt độ và không khí. Kỳ vọng điển hình: 310S ở 700°C: 5–10 năm; 1,4849 ở 950°C: 2–5 năm; Inconel ở 1050°C: 1–3 năm. Nên kiểm tra định kỳ 6–12 tháng một lần.

Câu 2: Bạn khuyên dùng vật liệu gì cho lò của tôi?
A: Đối với nhiệt độ 700°C: 310S. Đối với chế hòa khí ở 950°C: 1.4849. Đối với >1000°C hoặc môi trường khắc nghiệt: Inconel 600/625. FH® cung cấp các đề xuất vật liệu miễn phí dựa trên điều kiện cụ thể của bạn.

Câu 3: Tại sao cân bằng động lại quan trọng?
Trả lời: Cánh quạt không cân bằng gây mòn vòng bi, rung lò, gây tiếng ồn, giảm hiệu suất và có nguy cơ bị nứt. FH® cân bằng mọi bộ ở mức tối thiểu ISO 1940 G6.3 (có sẵn G2.5) và bao gồm báo cáo cân bằng.

Câu hỏi 4: Bạn có thể sửa chữa hoặc thiết kế ngược các cánh quạt hiện có của tôi không?
Đ: Vâng. Về sửa chữa: chúng ta có thể hàn lại các vết nứt hoặc thay thế các lưỡi dao bị hư hỏng. Đối với kỹ thuật đảo ngược: hãy gửi cho chúng tôi các lưỡi dao hoặc bản vẽ bị mòn của bạn – chúng tôi sẽ đo lường, cải tiến vật liệu nếu có thể và sản xuất vật liệu thay thế trực tiếp.

Câu 5: Bảo hành của bạn là gì?
A: 12 tháng đối với các lỗi sản xuất (vết nứt mối hàn, sai sót vật liệu, vấn đề cân bằng). Độ mài mòn thông thường, mỏi do nhiệt và ăn mòn không được bảo hiểm - nhưng FH® sẽ đề xuất vật liệu phù hợp với điều kiện của bạn để tối đa hóa tuổi thọ.
