Giải pháp xử lý nhiệt công nghiệp FH® – Thiết bị lò nung ZG40Cr15Ni35 mà bạn có thể tin cậy

Thương hiệu: FH®

Chứng nhận: ISO9001, ISO14001

Chất liệu: Thép chịu nhiệt

Lớp vật liệu: 1.4806 (HT)

Kích thước: 647,6x507,8x403,5mm hoặc Tùy chỉnh theo bản vẽ của bạn

Nhiệt độ hoạt động tối đa: 1100oC

MOQ: 2 miếng

Thiết bị xử lý nhiệt FH® — Thiết bị xử lý nhiệt công nghiệp có thể tùy chỉnh, chịu nhiệt độ cao của Wuxi Junteng Fanghu Alloy Technology Co., Ltd., tương thích với IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, FENGDONG, POWERMAX, CODERE, NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA và lò nung toàn cầu khác thương hiệu.

Liên hệ với chúng tôi

Hệ thống xử lý nhiệt đa năng FH®

Lợi ích chính

Tính linh hoạt của nhiều quy trình
Thích hợp cho quá trình làm nguội, tôi luyện, ủ, cacbon hóa, thấm cacbon và thấm nitơ – một hệ thống đáp ứng nhiều ứng dụng.
Khả năng tương thích lò phổ quát
Được thiết kế để phù hợp với lò nung hộp, lò hầm lò, lò nung đáy ô tô và lò nung chuông – có sẵn kích thước tiêu chuẩn và tùy chỉnh.
Xây dựng bền vững
Hàn hoặc đúc chính xác với thiết kế giảm ứng suất - chống mỏi do nhiệt, từ biến và tấn công của khí quyển.
Hoạt động sạch sẽ
Bề mặt nhẵn và hình học được tối ưu hóa giúp giảm tỷ lệ cặn và ô nhiễm bộ phận – giảm thiểu việc làm sạch sau xử lý.
Cấu hình có thể tùy chỉnh
Khay, giỏ, lưới, giá đỡ, đồ treo và tổ theo từng bộ phận cụ thể – được xây dựng theo yêu cầu chính xác của bạn.

Phạm vi sản phẩm

Loại	Tốt nhất cho	Tính năng chính
Khay cơ sở	Các bộ phận nhỏ, đai ốc, bu lông, vòng đệm	Đáy đặc hoặc đục lỗ, mép nổi
Giỏ có thể xếp chồng lên nhau	Bánh răng, trục, vòng, các bộ phận trung bình	Lưới mở, chân xếp, góc gia cố
Lưới mở	Các bộ phận lớn, khuôn, khối	Lưu lượng khí tối đa, chịu tải nặng
Giá treo	Trục, ống, thanh dài	Hướng dọc, nhiều điểm treo
Tổ cụ thể một phần	Những hình thù kỳ lạ, những bức tường mỏng manh, những phần mỏng manh	Túi tùy chỉnh, điểm tiếp xúc tối thiểu

Thông số kỹ thuật

Nhiệt độ hoạt động phạm vi	150°C – 1150°C (tùy theo chất liệu)
Tùy chọn vật liệu	Thép carbon, 310S, 1.4828, 1.4849, hợp kim Ni-base
Khả năng chịu tải	10 kg – 2000 kg (tùy thiết kế)
Khả năng tương thích lò	Hộp, hố, đáy xe, chuông, mâm quay
Chế tạo	Hàn chính xác hoặc đúc đầu tư
Bề mặt hoàn thiện	Được hàn / oxy hóa trước / phun nổ
Thời gian thực hiện (tiêu chuẩn)	7–15 ngày làm việc
Thời gian thực hiện (tùy chỉnh)	10–25 ngày làm việc
Thời gian thực hiện (tùy chỉnh)	10–25 ngày làm việc
Giấy chứng nhận kiểm tra vật liệu (MTC) đi kèm với mỗi thiết bị FH®

Tại sao nên chọn Thiết bị xử lý nhiệt phổ thông FH®?
1. Một nhà cung cấp, giải pháp hoàn chỉnh
Không cần phải tìm nguồn đồ đạc khác nhau từ các nhà cung cấp khác nhau. FH® cung cấp mọi thứ bạn cần cho bộ phận xử lý nhiệt của bạn – từ khay chứa các bộ phận nhỏ đến giỏ tải nặng và tổ tùy chỉnh.

2. Hướng dẫn lựa chọn vật liệu

Chất liệu	Nhiệt độ tối đa	Tốt nhất cho
Thép cacbon	450°C	Các ứng dụng ủ nhiệt độ thấp, nhạy cảm với chi phí
310S	950°C	Làm cứng mục đích chung, cacbon hóa
1.4837	1000°C	Ủ nhiệt độ cao hơn, chống cacbon hóa tốt
1.4849	1100°C	Tải nặng, chu kỳ dài, bầu không khí khắc nghiệt
Hợp kim gốc Ni	1200°C	Nhiệt độ khắc nghiệt, bụi kim loại nghiêm trọng

3. Tính năng thiết kế quan trọng

tính năng	lợi ích
Mối hàn mịn, không có xỉ	Không có hư hỏng bộ phận, độ bám dính quy mô tối thiểu
Các góc tròn	Giảm nồng độ ứng suất, ngăn ngừa nứt
Điểm tải gia cố	Vật liệu bổ sung tại các khu vực có độ mài mòn cao
Tối ưu hóa khu vực mở	Cân bằng giữa sức mạnh và dòng khí
Tính năng xếp chồng	Căn chỉnh nhất quán, không bị nghiêng

4. Chất lượng bạn có thể tin cậy

Kiểm tra kích thước 100% trước khi giao hàng
Kiểm tra độ xuyên mối hàn trên các mối nối quan trọng
Giấy chứng nhận vật liệu để truy xuất nguồn gốc đầy đủ
Cơ sở được chứng nhận ISO 9001:2021

Ứng dụng
Quy trình:

Làm cứng / làm nguội
ủ
Ủ / tạo hình cầu
Thấm cacbon / thấm cacbon
Thấm nitơ khí/plasma
Giảm căng thẳng
Giải pháp xử lý

Bộ phận:

Bánh răng, trục, vòng bi
Chốt (bu lông, đai ốc, vòng đệm)
Lò xo, kẹp, vật giữ
Khuôn, khuôn, dụng cụ
Nhẫn, ống lót, tay áo
Đúc, rèn
Ống, thanh, que dài
Các thành phần nhỏ, tinh tế

Các loại lò:

Lò hộp
Lò nung kiểu hố/giếng
Lò nung đáy ô tô
Lò chuông
Lò nung quay

Bảng cấp vật liệu:

Thép chịu nhiệt
/	GB	DIN	ASTM	JIS	Thành phần hóa học (%)								Nhiệt độ hoạt động tối đa
/	GB	DIN	ASTM	JIS	C	Sĩ	Mn	Cr	Ni	Nb/Cb	Mo	Khác	Nhiệt độ hoạt động tối đa
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	2,00	1,00	24:00 - 28:00	4.00 - 6.00	-	.50,50	-	1050oC
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1,00 - 2,50	2,00	19:00 - 23:00	8:00 - 12:00	-	.50,50	-	950oC
3	ZG30Cr28Ni10	-	Ngài	SCH17	0,20 - 0,50	2,00	2,00	26:00 - 30:00	8:00 - 11:00	-	-	-	1050oC
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1,00 - 2,50	2,00	24:00 - 27:00	11:00 - 14:00	-	.50,50	-	1050oC
5	ZG30Cr28Ni16	-	xin chào	SCH18	0,20 - 0,50	2,00	2,00	26:00 - 30:00	14:00 - 18:00	-	-	-	1100oC
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0,30 - 0,50	1,75	1,50	23:00 - 27:00	19:00 - 22:00	-	.50,50	-	1100oC
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	2,00	2,00	19:00 - 23:00	23:00 - 27:00	-	-	-	1100oC
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0,35 - 0,75	2,50	2,00	17:00 - 21:00	37:00 - 41:00	-	-	-	1020oC
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	2,00	2,00	15:00 - 19:00	33:00 - 37:00	-	.50,50	-	1000oC
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	2,00	2,00	24:00 - 28:00	33:00 - 37:00	0,80 - 1,80	.50,50	-	1100oC
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1,00 - 2,50	2,00	18:00 - 21:00	36:00 - 39:00	1,20- 1,80	.50,50	-	1100oC
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1,00 - 2,50	2,00	23:00 - 25:00	23:00 - 25:00	0,80 - 1,80	.50,50	-	1050oC
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1,00 - 2,50	2,00	24:00 - 28:00	33:00 - 37:00	-	.50,50	-	1100oC
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	2,00	19:00 - 21:00	31:00 - 33:00	0,50 - 1,50	.50,50	-	1050oC
15	ZG45Cr12Ni60	-	CTNH	-	0,35 - 0,75	2,00	2,00	10:00 - 14:00	58:00 - 62:00	-	-	-	1100oC
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	2,00	2,00	15:00 - 19:00	64:00 - 68:00	-	-	-	1100oC
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	1,50	27:00 - 30:00	1,00	.50,50	.50,50	Co:48,0 - 52,0	1200oC
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27:00 - 29:00	-	1,50 - 2,50	.50,50	Co:48,0 - 52,0	1200oC
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1,00 - 2,00	1,50	27:00 - 30:00	47:00 - 50:00	-	.50,50	T:4.0 - 5.5	1200oC

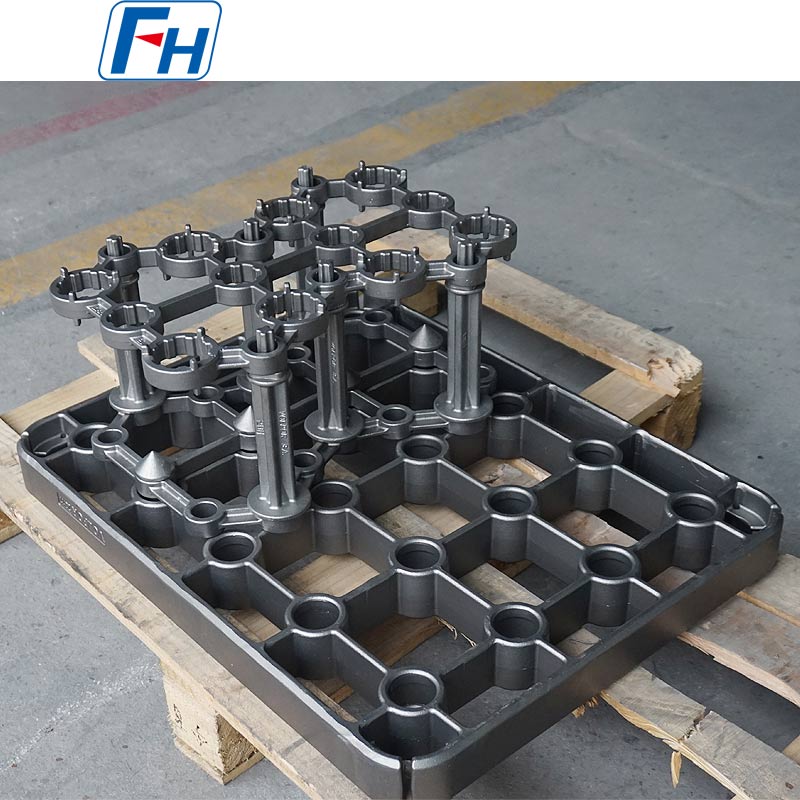

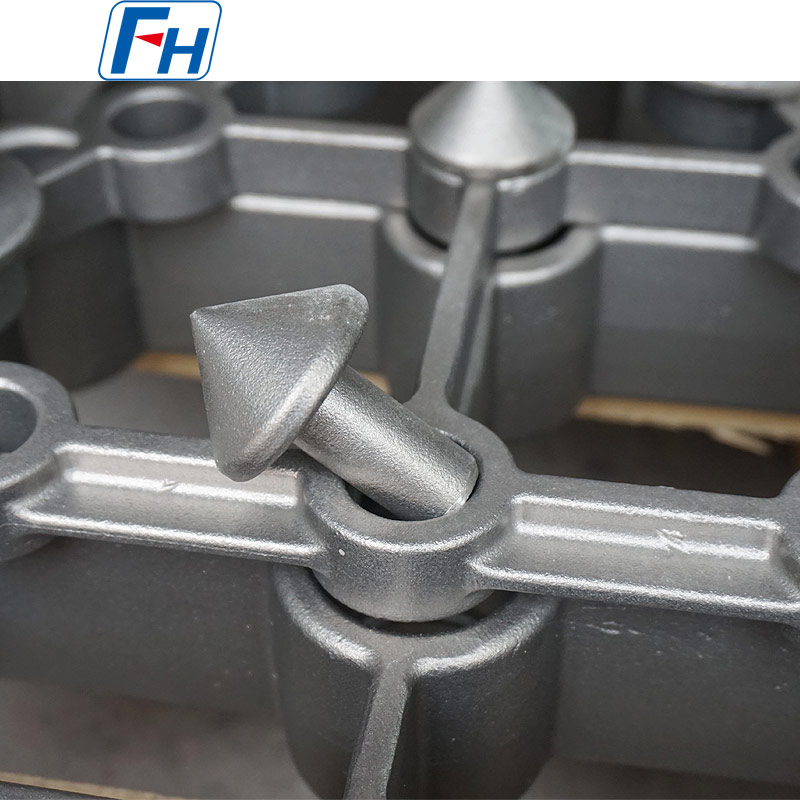

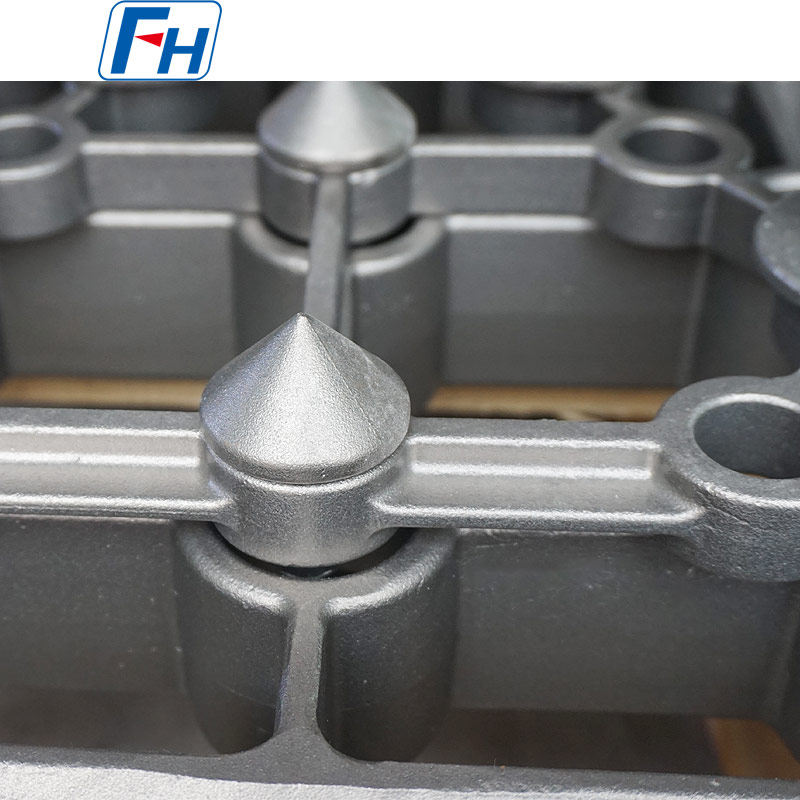

Hình Ảnh Thực Tế Đèn Xử Lý Nhiệt FH®

Quy trình đặt hàng

1. Hãy cho chúng tôi biết:

Loại lò và kích thước bên trong
Hình dạng bộ phận, kích thước và trọng lượng lô
Nhiệt độ quá trình và không khí
Loại thiết bị mong muốn (khay, giỏ, lưới, giá đỡ, v.v.)

2. FH® khuyến nghị:

Cấp vật liệu tối ưu
Thiết kế và cấu hình thiết bị cố định
Số lượng cần thiết cho mỗi tải lò

3. Chúng tôi cung cấp:

Bản vẽ CAD để phê duyệt
Tính toán tải
Giá cả và thời gian giao hàng

4. Sản xuất và giao hàng

5. Bao gồm: MTC, báo cáo kiểm tra, hướng dẫn chăm sóc

Câu hỏi thường gặp:

Câu hỏi 1: FH® cung cấp những loại thiết bị xử lý nhiệt nào?
Trả lời: FH® cung cấp đầy đủ các loại: Khay đế, giỏ có thể xếp chồng lên nhau, lưới mở, giá treo và các thiết bị xử lý nhiệt dành riêng cho từng bộ phận tùy chỉnh. Chúng tôi đề cập đến tất cả các quy trình xử lý nhiệt phổ biến bao gồm làm cứng, ủ, ủ, cacbon hóa và thấm nitơ.

Câu 2: Làm cách nào để chọn vật liệu phù hợp cho thiết bị cố định của tôi?
Đáp: Nó phụ thuộc vào ba yếu tố:

Nhiệt độ hoạt động - nhiệt độ cao hơn đòi hỏi hợp kim cao cấp hơn
Khí quyển – cacbon hóa và thấm nitơ cần vật liệu bền hơn
Ngân sách – thép carbon rẻ nhất nhưng bị giới hạn ở nhiệt độ thấp

FH® cung cấp hướng dẫn lựa chọn vật liệu miễn phí dựa trên quy trình cụ thể của bạn.

Câu hỏi 3: FH® có thể chế tạo đồ gá tùy chỉnh cho các bộ phận có hình dạng kỳ lạ không?
A: Có - tùy chỉnh là đặc sản của chúng tôi. Chúng tôi thiết kế các tổ và giá đỡ dành riêng cho từng bộ phận cho các hình dạng phức tạp, thành mỏng hoặc các bộ phận mỏng manh. Gửi cho chúng tôi bản vẽ hoặc mẫu chi tiết – chúng tôi sẽ đề xuất thiết kế tối ưu.

Q4: Bạn có cung cấp cả đồ đạc hàn và đúc không?
Đ: Vâng. Đồ đạc hàn là lý tưởng cho hầu hết các ứng dụng - tiết kiệm chi phí và sản xuất nhanh chóng. Đồ đạc đúc tốt hơn cho các hình dạng phức tạp, các điểm chịu tải nặng hoặc khi yêu cầu xây dựng liền mạch. Chúng tôi đề xuất lựa chọn tốt nhất cho nhu cầu của bạn.

Câu 5: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: MOQ là 1 mảnh cho thiết kế tiêu chuẩn. Đối với đồ đạc tùy chỉnh, MOQ thường là 1–2 chiếc để dùng thử. Chúng tôi khuyến khích khách hàng lần đầu đặt hàng số lượng nhỏ để xác nhận.

Q6: Bạn có cung cấp chứng chỉ vật chất không?
Đ: Vâng. Mỗi thiết bị cố định FH® đều có chứng chỉ kiểm tra vật liệu (MTC) xác nhận cấp độ và thành phần. Báo cáo kiểm tra mối hàn có sẵn theo yêu cầu.

Câu hỏi 7: Tôi có thể sử dụng cùng một thiết bị cố định cho các quy trình khác nhau không?
Đáp: Trong nhiều trường hợp thì có. Tuy nhiên, chúng tôi khuyên bạn nên sử dụng các thiết bị cố định chuyên dụng khi chuyển đổi giữa các môi trường khí quyển khắc nghiệt (ví dụ: cacbon hóa sang thấm nitơ) vì sự nhiễm bẩn chéo có thể làm tăng tốc độ mài mòn. Đối với mục đích chung (ủi cứng), vật cố định tương tự là tốt.

Q8: Bảo hành của bạn là gì?
A: 12 tháng đối với lỗi sản xuất (vết nứt mối hàn, lỗi đúc, lỗi vật liệu). Sự mài mòn thông thường bao gồm từ biến, mỏi nhiệt và tấn công khí quyển không được đề cập - những điều này có thể xảy ra theo thời gian. Tất cả đồ đạc đều được kiểm tra trước khi giao hàng.
