I. Các khái niệm cốt lõi và thành phần cấu trúc
Loại thiết bị cố định này thường bao gồm hai thành phần cốt lõi, tạo thành cụm "hộp đựng có thể tháo rời khay đế":
1. Đế khay tiêu chuẩn

• Chức năng: Đóng vai trò là nền tảng di động cơ bản và thành phần cường độ kết cấu cốt lõi của toàn bộ vật cố định. Đó là một khung kim loại chắc chắn (thường được hàn từ thép chịu nhiệt như RA330), với các cơ cấu di chuyển tích hợp (bánh xe hoặc thanh trượt) ở phía dưới, các cấu trúc bịt kín và dẫn hướng ở các cạnh, cũng như các giao diện định vị và khóa được tiêu chuẩn hóa ở phía trên.
• Các tính năng: Hoàn toàn tương thích với các hệ thống theo dõi, dẫn động và làm kín của lò khay, chịu trách nhiệm cho chuyển động tuần hoàn chính xác và ổn định trong dây chuyền sản xuất.

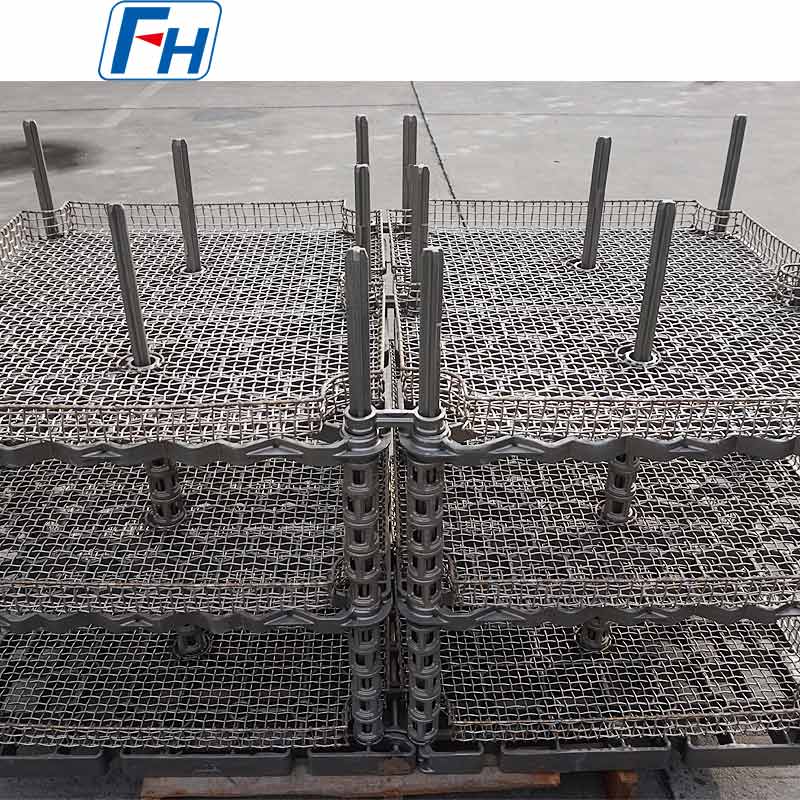

2. Giỏ lưới có thể hoán đổi cho nhau

• Chức năng: Đóng vai trò là thùng chứa để giữ, tách và cố định trực tiếp phôi. Nó là một chiếc giỏ rỗng được hàn từ dây thép chịu nhiệt hoặc lưới thép tấm, chủ yếu có hình vuông hoặc hình tròn.
• Tính năng:
  01. Độ thấm khí cao: Cấu trúc lưới đảm bảo rằng môi trường xử lý nhiệt và môi trường làm nguội tiếp xúc hoàn toàn và đồng đều với mọi phôi.
  02. Tính mô đun: Giỏ lưới có thể được kết nối hoặc tách ra khỏi đế khay một cách nhanh chóng và chính xác thông qua các chốt định vị, khóa tháo nhanh hoặc bu lông.
  03. Chuyên môn hóa: Giỏ lưới tùy chỉnh với các ngăn bên trong và ngăn cách khác nhau có thể được thiết kế theo hình dạng, kích thước và yêu cầu xử lý của các phôi khác nhau, cho phép sử dụng đa mục đích trên một khay duy nhất.



II. Những cân nhắc thiết kế chính
1. Chuẩn hóa giao diện

• Chìa khóa thành công. Các giao diện cơ học (định vị và khóa) và giao diện nâng giữa đế khay và tất cả các giỏ lưới phải được chuẩn hóa đầy đủ để đảm bảo khả năng tương thích trên toàn bộ hệ thống.

2. Tối ưu hóa cấu trúc giỏ lưới

• Cân bằng giữa sức mạnh và độ thấm khí: Tối đa hóa tỷ lệ mở trong khi vẫn đảm bảo khả năng chịu lực.
• Ngăn ngừa rơi phôi: Thiết kế kích thước mắt lưới dựa trên kích thước của các phôi nhỏ nhất hoặc lắp đặt các lớp lót lưới mịn.
• Dễ dàng làm trống: Kết hợp các cửa bên hoặc cửa dưới có thể mở được để xả phôi đã qua xử lý một cách thuận tiện.

3. Lựa chọn vật liệu

• Đế khay: Hợp kim RA330, đảm bảo độ bền kết cấu và khả năng chống rão ở nhiệt độ cao.
• Giỏ lưới: Dây/tấm AISI 314, 310S hoặc RA330. Chọn vật liệu dựa trên yêu cầu về nhiệt độ, không khí và tải trọng; vật liệu được chọn phải có khả năng chống oxy hóa và biến dạng tuyệt vời.



III. Kịch bản ứng dụng điển hình
Loại thiết bị cố định này đặc biệt thích hợp cho các bộ phận có khối lượng lớn, kích thước nhỏ đến trung bình, có hình dạng đều đặn hoặc có thể tải số lượng lớn, chẳng hạn như:

• Công nghiệp ô tô: Chốt (bu lông, đai ốc), gioăng, bánh răng, ghế van.
• Công nghiệp vòng bi: Con lăn, lồng, vòng bi cỡ nhỏ đến trung bình.
• Công nghiệp máy móc tổng hợp: Các bộ phận tiêu chuẩn, chốt xoay, tấm xích.
• Các loại quy trình: Các ứng dụng toàn bộ quy trình bao gồm cacbon hóa, thấm cacbon, làm nguội, ủ và làm sạch.



IV. Tóm tắt

Thiết bị cố định giỏ lưới dạng khay là phần mở rộng thiết yếu của khái niệm kỹ thuật lò khay. Nó tách biệt "hậu cần khỏi quy trình" - cơ sở chịu trách nhiệm về hậu cần chính xác, trong khi giỏ lưới đảm nhận việc tải liên quan đến quy trình. Thiết kế này đạt được những điều sau:

• Nén tối đa thời gian chu kỳ sản xuất
• Tính linh hoạt tối đa trong việc chuyển đổi sản phẩm
• Đảm bảo ổn định chất lượng xử lý nhiệt
• Giảm đáng kể tổng chi phí sở hữu (TCO) của đồ đạc

Nó không chỉ đơn thuần là một thiết bị cố định mà còn là vật chứa cốt lõi của "hệ thống xử lý vật liệu sản xuất linh hoạt được xây dựng xung quanh lò nung khay". Việc áp dụng thiết bị này có nghĩa là các doanh nghiệp lựa chọn vận hành dây chuyền sản xuất xử lý nhiệt của mình với tư duy hệ thống và mô-đun, đây là một bước quan trọng hướng tới sản xuất thông minh hiệu quả.
Công ty TNHH Công nghệ Hợp kim Vô Tích Junteng Fanghu (FH®) là nhà sản xuất chuyên nghiệp các thiết bị xử lý nhiệt và linh kiện hợp kim chịu nhiệt cho lò công nghiệp .

Bảng cấp vật liệu:
