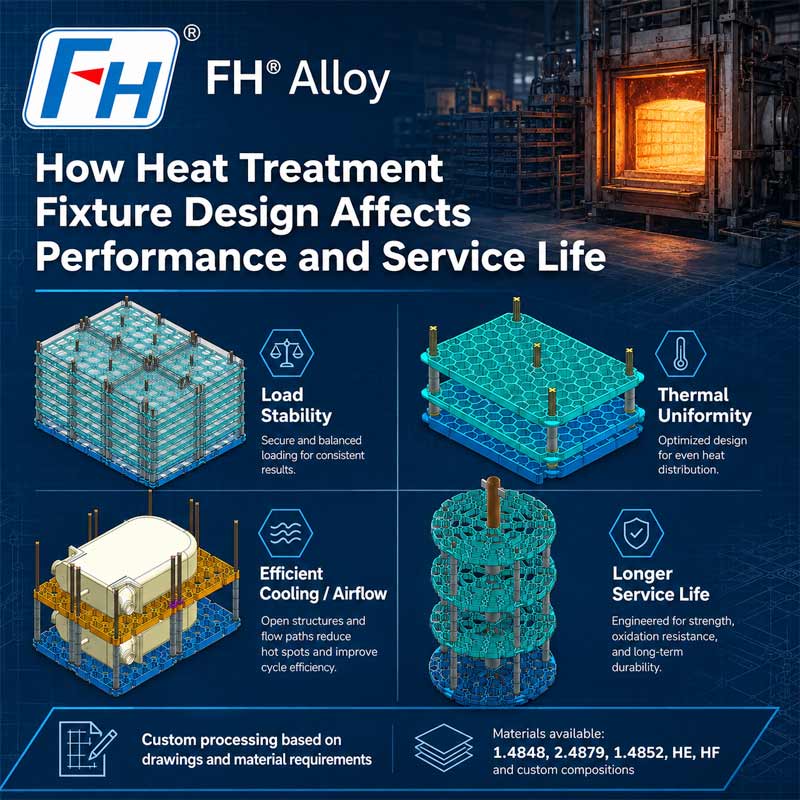

Thiết kế thiết bị xử lý nhiệt ảnh hưởng đến hiệu suất và tuổi thọ sử dụng như thế nào

Việc lựa chọn chất liệu phù hợp rất quan trọng khi sản xuất thiết bị xử lý nhiệt , nhưng chỉ riêng loại vật liệu không quyết định được độ bền của vật cố định.
Hai đồ đạc được làm từ cùng một hợp kim có thể hoạt động rất khác nhau nếu:

• Hình học kết cấu

• Phân phối tải

• Điểm hỗ trợ

• Phụ cấp giãn nở nhiệt

• Độ dày phần

• Bố trí hàn

• Phương pháp tải


là khác nhau.
Ở nhiệt độ cao, các thiết bị cố định trong lò phải chịu tải trọng cơ học trong khi liên tục giãn nở, co lại, gia nhiệt và làm mát.
Vì lý do này, thiết kế thiết bị xử lý nhiệt tốt phải cân bằng được độ bền kết cấu, độ ổn định ở nhiệt độ cao, hiệu suất lò, yêu cầu xử lý và tuổi thọ sử dụng.
FH® Alloy sản xuất các giỏ, khay, giá đỡ và thiết bị cố định lò xử lý nhiệt tùy chỉnh theo bản vẽ của khách hàng và điều kiện vận hành lò thực tế.

Tại sao thiết kế lịch thi đấu lại quan trọng ở nhiệt độ cao
Ở nhiệt độ phòng, vật cố định có thể trông cứng và bền về mặt cơ học.
Tuy nhiên, bên trong một lò công nghiệp, tình hình đã thay đổi.
Nhiệt độ cao có thể làm giảm độ bền của vật liệu và tăng nguy cơ:

• Biến dạng leo

• Chảy xệ

• Cong vênh

• Mệt mỏi do nhiệt

• vết nứt

• Mất độ chính xác về chiều


Một thiết kế hoạt động tốt trong vài chu kỳ nung đầu tiên có thể dần mất đi hình dạng sau khi sử dụng nhiều lần.
Đây là lý do tại sao các kỹ sư nên đánh giá hiệu suất của thiết bị ở nhiệt độ vận hành thực tế thay vì chỉ ở điều kiện tải ở nhiệt độ phòng.

1. Phân phối tải là nền tảng của thiết kế lịch thi đấu
Một trong những cân nhắc thiết kế quan trọng nhất là cách tải phôi được truyền qua đồ gá.
Phân phối tải kém có thể tạo ra ứng suất tập trung chỉ ở một số khu vực.
Hậu quả điển hình bao gồm:

• Uốn cục bộ

• Góc nứt

• Chảy xệ cross members

• Biến dạng xung quanh điểm hỗ trợ


Một thiết kế tốt hơn sẽ phân phối tổng tải trọng trên nhiều bộ phận kết cấu.
Ví dụ, thay vì để một bộ phận nặng nằm trên một thanh dầm hẹp, thiết bị cố định có thể sử dụng một số giá đỡ được gia cố để phân bổ tải đều hơn.
Nhà thiết kế nên xem xét:

• Trọng lượng của mỗi phôi

• Tổng trọng lượng lô

• Trọng lượng bản thân vật cố định

• Vị trí của trọng tâm

• Khoảng cách giữa các điểm hỗ trợ


Phân phối tải chính xác có thể làm giảm đáng kể sự biến dạng ở nhiệt độ cao trong thời gian dài.

2. Vị trí điểm hỗ trợ có thể ảnh hưởng đến biến dạng phôi
Thiết kế của thiết bị cố định không chỉ ảnh hưởng đến bản thân thiết bị cố định.
Nó cũng có thể ảnh hưởng đến độ ổn định kích thước của phôi.
Nếu các điểm đỡ được đặt không chính xác, một bộ phận có thể bị biến dạng trong quá trình gia nhiệt do trọng lượng của chính nó không được đỡ đúng cách.

Đối với các bộ phận chính xác, việc bố trí giá đỡ cần xem xét:

• Phần hình học

• Khu vực kích thước quan trọng

• Phần mỏng hoặc không được hỗ trợ

• Trọng tâm

• Hướng giãn nở nhiệt


Thêm nhiều điểm hỗ trợ không phải lúc nào cũng tốt hơn.
Quá nhiều điểm tiếp xúc cứng có thể hạn chế sự giãn nở nhiệt và tạo thêm ứng suất.
Mục tiêu là cung cấp sự hỗ trợ ổn định nhưng có kiểm soát.

3. Sự giãn nở nhiệt phải được tích hợp vào thiết kế
Tất cả các đồ đạc bằng kim loại đều nở ra khi nóng lên và co lại khi nguội đi.
Nếu chuyển động này bị bỏ qua, chu trình nhiệt lặp đi lặp lại có thể tạo ra ứng suất bên trong.
Các vấn đề thường gặp bao gồm:

• Khung hình bị biến dạng

• Mối hàn bị nứt

• Các chốt định vị bị cong

• Điểm xếp chồng không thẳng hàng


Thiết kế cố định nhiệt độ cao tốt có thể bao gồm:

• Khe hở mở rộng

• Tính năng hỗ trợ trượt

• Kết nối linh hoạt

• Giảm hạn chế ở các khu vực không quan trọng


Giải pháp chính xác phụ thuộc vào hình dạng của vật cố định và quy trình nung.
Dung sai giãn nở nhiệt trở nên đặc biệt quan trọng đối với các thiết bị cố định lớn và các bộ phận kết cấu dài.

4. Hình học mặt cắt ảnh hưởng đến độ bền nhiệt độ cao
Tăng độ dày có thể cải thiện độ cứng, nhưng làm cho mọi thành phần nặng hơn chưa hẳn là giải pháp tốt nhất.
Đồ đạc nặng cũng tạo ra nhược điểm:

• Chi phí vật liệu cao hơn

• Khối lượng nhiệt lớn hơn

• Cần nhiều năng lượng hơn để sưởi ấm

• Giảm tải trọng lò hữu ích


Thay vì chỉ tăng độ dày, các kỹ sư có thể cải thiện độ bền thông qua kết cấu hình học.
Ví dụ bao gồm:

• Gia cố xương sườn

• Niềng răng chéo

• Cấu trúc kiểu hộp

• Địa điểm hỗ trợ chiến lược

• Các mẫu lưới được tối ưu hóa


Kỹ thuật tốt nhằm đạt được độ bền cần thiết với khối lượng vật cố thực tế tối thiểu.

5. Diện tích mở ảnh hưởng đến hiệu quả sưởi ấm
Các thiết bị xử lý nhiệt phải hỗ trợ các bộ phận mà không cản trở quá trình truyền nhiệt một cách không cần thiết.
Cấu trúc dày đặc có thể làm giảm sự tiếp xúc trực tiếp của phôi với:

• Nhiệt bức xạ

• Không khí lò

• Dòng làm mát


Vì lý do này, nhiều giỏ, khay và lưới sử dụng cấu trúc mở.
Ưu điểm có thể bao gồm:

• Độ đồng đều nhiệt độ tốt hơn

• Phản ứng làm nóng nhanh hơn

• Cải thiện lưu thông khí

• Giảm trọng lượng vật cố định


Tuy nhiên, việc tăng diện tích mở quá nhiều có thể làm suy yếu vật cố định.
Do đó, thiết kế đòi hỏi sự cân bằng giữa:
hiệu suất truyền nhiệt và độ bền cơ học

6. Thiết kế giỏ yêu cầu nhiều hơn một khung chắc chắn
Giỏ xử lý nhiệt thường được sử dụng để xử lý hàng loạt.
Thiết kế của họ nên xem xét cả vật cố định và các bộ phận được nạp bên trong nó.
Các yếu tố quan trọng bao gồm:

• Kích thước giỏ

• Cấu trúc đáy

• Chiều cao tường bên

• Vị trí gia cố

• Phương pháp nâng

• Khả năng xếp chồng

• Tải tối đa


Đối với tải nặng, đáy giỏ thường là một trong những khu vực quan trọng nhất.
Gia cố không đủ có thể khiến đế giỏ bị võng ngay cả khi khung bên ngoài vẫn còn nguyên.

7. Độ phẳng của khay và cốt thép có liên quan chặt chẽ với nhau
Khay xử lý nhiệt thường được lựa chọn cho các ứng dụng yêu cầu định vị linh kiện được kiểm soát.
Sự biến dạng của khay có thể tạo ra:

• Hỗ trợ phôi không đồng đều

• Xếp chồng không chính xác

• Biến đổi chiều

• Xử lý sự cố


Do đó, thiết kế khay có thể sử dụng:

• Gia cố xương sườn

• Cấu trúc lưới

• Chân đỡ

• Tăng độ sâu phần


Mẫu gia cố phải tương ứng với khu vực tải thực tế thay vì được thêm ngẫu nhiên.

8. Thiết kế giá đỡ phải cân nhắc độ ổn định theo chiều dọc
Giá đỡ xử lý nhiệt thường mang các bộ phận ở nhiều cấp độ.
So với một khay đơn giản, giá đỡ có thêm những thách thức về thiết kế.
Chúng bao gồm:

• Trọng tâm cao hơn

• Giãn nở nhiệt theo chiều dọc

• Tải bên

• Phân bố phần không đồng đều

• Sự ổn định cấu trúc trong quá trình xử lý


Đối với giá đỡ cao, kỹ sư cần đặc biệt chú ý:

• Độ ổn định cơ sở

• Độ bền cột

• giằng chéo

• Khoảng cách cấp độ

• Tải đối xứng


Giá đỡ không ổn định có thể gây ra cả rủi ro về hiệu suất lò và xử lý.

9. Đồ đạc đúc và chế tạo đòi hỏi tư duy thiết kế khác nhau
Đồ đạc xử lý nhiệt có thể được sản xuất thông qua đúc, chế tạo hoặc kết hợp cả hai.

Thiết kế lịch thi đấu đúc
Đúc có thể phù hợp cho:

• Cấu trúc lưới phức tạp

• Gia cố tích hợp

• Sản xuất lặp đi lặp lại

• Phần kết cấu nhiệt độ cao dày


Thiết kế đúc nên xem xét các phần chuyển tiếp một cách cẩn thận để tránh sự tập trung khối lượng và ứng suất không cần thiết.

Thiết kế cố định chế tạo
Đồ đạc được chế tạo thường sử dụng:

• tấm

• thanh

• ống

• thanh

• cụm hàn


Thiết kế cần chú ý đến:

• Vị trí hàn

• Hình học khớp

• Biến dạng trong quá trình chế tạo

• Mỏi nhiệt độ cao xung quanh mối hàn


Không có phương pháp nào tự động vượt trội. Quá trình thích hợp phụ thuộc vào cấu trúc, số lượng, vật liệu và điều kiện dịch vụ.

10. Vị trí hàn có thể ảnh hưởng đến tuổi thọ của thiết bị
Trong các thiết bị xử lý nhiệt được chế tạo, các mối hàn thường là những khu vực quan trọng.
Chu kỳ nhiệt lặp đi lặp lại có thể gây căng thẳng xung quanh các kết nối hàn.
Các vấn đề tiềm ẩn bao gồm:

• vết nứt mối hàn

• Thiệt hại vùng ảnh hưởng nhiệt

• Biến dạng cục bộ

• Ứng suất dư


Do đó, thiết kế khung cố định nên tránh đặt các mối hàn không cần thiết trực tiếp vào các vùng chịu ứng suất cao nhất bất cứ khi nào thực tế.
Thiết kế mối nối tốt, vật liệu độn chính xác, quy trình hàn phù hợp và kiểm soát kích thước đều góp phần tạo nên độ tin cậy của thiết bị.

11. Đồ đạc có thể xếp chồng lên nhau cần tính năng định vị ổn định
Giỏ và khay có thể xếp chồng lên nhau có thể cải thiện đáng kể việc sử dụng lò.
Tuy nhiên, thiết kế xếp chồng kém có thể dẫn đến:

• Tải không ổn định

• Sai lệch

• Truyền tải không đồng đều

• Biến dạng cục bộ


Các điểm xếp chồng phải cung cấp khả năng truyền tải có thể dự đoán được từ lớp cố định này sang lớp cố định tiếp theo.
Nhà thiết kế nên xem xét:

• Căn dọc

• Định vị hình học

• Khu vực liên lạc

• Sự giãn nở nhiệt

• Tải dung sai


Điều này ngày càng trở nên quan trọng khi nhiều lớp vật cố định được xếp chồng lên nhau.

12. Phương pháp xử lý phải được xem xét trong quá trình thiết kế
Một vật cố định không chỉ được sử dụng bên trong lò.
Nó cũng phải tồn tại:

• Đang tải

• Giao thông vận tải

• Nâng

• Đang dỡ hàng

• Xử lý xưởng lặp đi lặp lại


Do đó, thiết kế cố định có thể cần phải bao gồm:

• Điểm nâng cần cẩu

• Túi đựng nĩa

• Tay cầm

• Nâng beams

• Giao diện xử lý tự động


Các tính năng này phải đủ mạnh cho tổng trọng lượng được tải.
Thiết kế xử lý kém có thể rút ngắn tuổi thọ của thiết bị ngay cả khi điều kiện lò được kiểm soát tốt.

Yêu cầu thiết kế thiết bị cố định cho các loại lò khác nhau
Các hệ thống lò khác nhau đòi hỏi các cấu trúc cố định khác nhau.

Lò chân không
Thiết bị lò chân không thường nhấn mạnh:

• Độ ổn định kích thước

• Khối lượng vật cố định thấp

• Truyền nhiệt bức xạ

• Xây dựng sạch sẽ

• Hỗ trợ có kiểm soát


Lò nung
Thiết bị lò nung thường yêu cầu:

• Ổn định tải dọc

• Điểm nâng đáng tin cậy

• Thành phần cấu trúc dài

• Kiểm soát phân phối tải


Lò nung con lăn
Đồ đạc hoạt động trên con lăn nên xem xét:

• Độ phẳng đáy

• Khoảng cách hỗ trợ

• Tiếp xúc con lăn

• Ổn định động


Lò nung cacbon
Thiết kế phải xem xét cả hai:

• Tải cơ học nhiệt độ cao

• Không khí quá trình tích cực


Thiết kế cấu trúc giống nhau không thể được sao chép đơn giản trên tất cả các loại lò.

Các vấn đề thiết kế phổ biến làm giảm tuổi thọ của thiết bị cố định
Thiết bị xử lý nhiệt có thể bị hỏng sớm do một số vấn đề liên quan đến thiết kế.

Các ví dụ điển hình bao gồm:
Khoảng cách quá mức giữa các hỗ trợ
Các phần dài không được hỗ trợ có thể bị chùng xuống ở nhiệt độ.
Tải không đồng đều
Trọng lượng tập trung có thể gây biến dạng cục bộ.
Cấu trúc quá cứng nhắc
Phụ cấp giãn nở không đủ có thể làm tăng ứng suất nhiệt.
Trọng lượng cố định quá mức
Cấu trúc nặng làm tăng khối lượng nhiệt mà không nhất thiết phải cải thiện hiệu suất.
Khu vực xếp chồng yếu
Hình học tiếp xúc kém có thể gây biến dạng cục bộ.
Vị trí hàn không chính xác
Các khu vực hàn có ứng suất cao có thể phát triển các vết nứt trong quá trình luân chuyển nhiệt lặp đi lặp lại.

Thiết kế tốt có thể kéo dài tuổi thọ sử dụng của thiết bị cố định như thế nào
Tuổi thọ sử dụng dài hơn thường đến từ sự kết hợp của các cải tiến thay vì một thay đổi duy nhất.
Một thiết kế cố định tốt hơn có thể bao gồm:

• Đường dẫn tải cân bằng hơn

• Gia cố đúng cách

• Cải thiện phụ cấp giãn nở nhiệt

• Giảm nồng độ căng thẳng

• Độ dày vật liệu phù hợp

• Tối ưu hóa khu vực mở

• Cấu trúc xử lý đáng tin cậy


Khi các yếu tố thiết kế này được kết hợp với vật liệu chịu nhiệt phù hợp, hiệu suất của thiết bị cố định có thể được cải thiện đáng kể.

Thông tin cần thiết trước khi thiết kế thiết bị xử lý nhiệt tùy chỉnh
Trước khi phát triển một thiết bị cố định, nhà sản xuất nên hiểu các điều kiện vận hành thực tế.
Thông tin hữu ích bao gồm:

Việc cung cấp thông tin đầy đủ giúp tránh việc lặp lại những điểm yếu của thiết bị cố định hiện có.

Thiết kế thiết bị xử lý nhiệt tùy chỉnh của FH® Alloy
FH Alloy sản xuất các thiết bị xử lý nhiệt tùy chỉnh cho các ứng dụng lò công nghiệp.
Các sản phẩm có sẵn bao gồm:

• Giỏ xử lý nhiệt

• khay lò

• Giá đỡ xử lý nhiệt

• Đồ đạc có thể xếp chồng lên nhau

• Thiết bị lò chân không

• Thiết bị lò nung

• Cấu trúc hỗ trợ tùy chỉnh


Khách hàng có thể cung cấp:

• Bản vẽ

• Các mẫu vật cố định hiện có

• Kích thước lò

• Thông tin phôi

• Đang tải requirements


Đối với các dự án thay thế, ảnh chụp các khu vực bị biến dạng hoặc hư hỏng hiện tại cũng có thể giúp đánh giá các cải tiến thiết kế có thể thực hiện được.

Câu hỏi thường gặp
Câu hỏi 1: Tại sao các thiết bị xử lý nhiệt lại biến dạng ngay cả khi vật liệu phù hợp?
Chất liệu chỉ là một yếu tố. Tải quá mức, nhịp dài không được hỗ trợ, phân bổ tải trọng kém, khả năng chống rão không đủ và hạn chế giãn nở nhiệt cũng có thể gây biến dạng.

Câu hỏi 2: Một thiết bị nặng hơn có luôn tồn tại lâu hơn không?
Không. Việc tăng trọng lượng có thể cải thiện độ cứng ở một số khu vực, nhưng khối lượng quá lớn sẽ làm tăng tải nhiệt và không tự động giải quyết các vấn đề về ứng suất hoặc độ rão.

Câu 3: Làm thế nào để giảm biến dạng của giỏ xử lý nhiệt?
Những cải tiến có thể có bao gồm tối ưu hóa khoảng cách hỗ trợ, gia cố, phân bổ tải trọng, lựa chọn vật liệu và giới hạn tải trọng tối đa.

Q4: Thiết kế của thiết bị cố định có nên thay đổi đối với các loại lò khác nhau không?
Đúng. Lò chân không, lò hố, lò lăn, lò cacbon hóa và lò mẻ có các yêu cầu về nhiệt, không khí, tải và xử lý khác nhau.

Câu hỏi 5: Có thể tối ưu hóa thiết kế cố định hiện có không?
Đúng. Bản vẽ hiện tại, điều kiện dịch vụ, ảnh lỗi, dữ liệu tải và thông tin vật liệu có thể được xem xét để xác định các cải tiến về kết cấu tiềm năng.

Kết luận
Tuổi thọ của thiết bị xử lý nhiệt phụ thuộc nhiều vào loại hợp kim.
Một thiết kế đáng tin cậy phải xem xét:

• Phân phối tải

• Vị trí hỗ trợ

• Sự giãn nở nhiệt

• Hình học kết cấu

• Truyền nhiệt

• Trọng lượng cố định

• Xử lý

• Tình trạng lò


Kết quả tốt nhất đến từ việc kết hợp lựa chọn vật liệu phù hợp với thiết kế kết cấu dành riêng cho ứng dụng.
FH® Alloy cung cấp thiết kế và sản xuất thiết bị xử lý nhiệt tùy chỉnh cho các lò công nghiệp dựa trên bản vẽ của khách hàng và yêu cầu vận hành thực tế.
Đối với dự án thay thế hoặc thiết bị cố định mới, hãy cung cấp loại lò, nhiệt độ vận hành, kích thước phôi, tổng tải trọng, kích thước thiết bị cố định, không khí và bản vẽ hiện có để đánh giá kỹ thuật.
