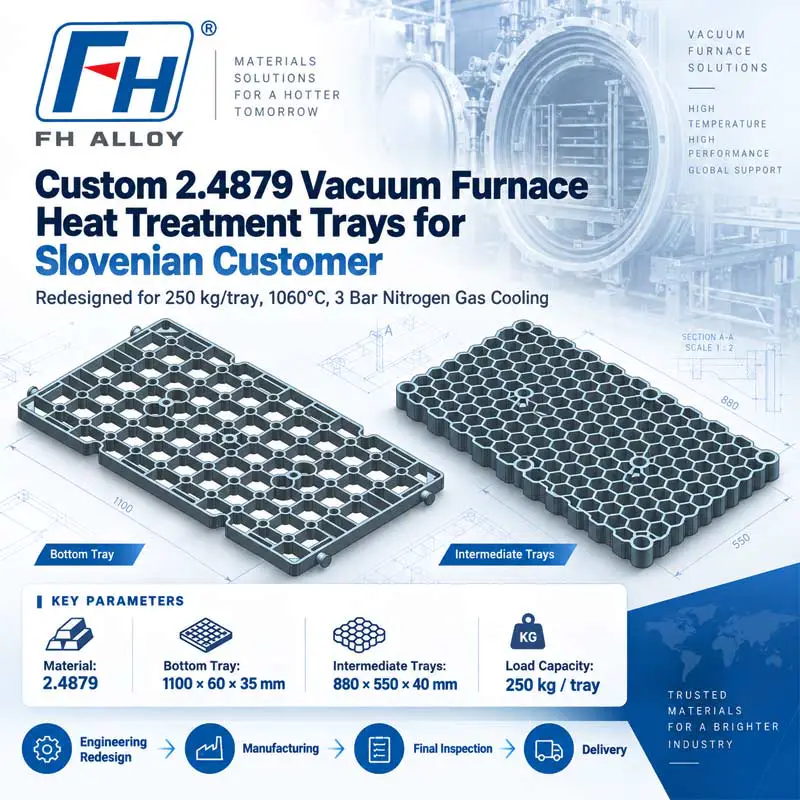

Khay xử lý nhiệt lò chân không 2.4879 tùy chỉnh dành cho khách hàng người Slovenia
Nghiên cứu điển hình về khách hàng | Thiết kế lại kết cấu, sản xuất và giao hàng
Vị trí của khách hàng: Slovenia
Sản phẩm: Khay xử lý nhiệt lò chân không tùy chỉnh
Chất liệu: 2.4879 Hợp kim chịu nhiệt
Nhiệt độ tối đa: 1060°C
Phương pháp làm mát: Làm mát bằng khí nitơ 3 bar
Khả năng chịu tải yêu cầu: 250 kg mỗi khay
Số lượng: 1 Khay Dưới 2 Khay Giữa
Phạm vi dự án: Thiết kế lại kỹ thuật → Lập mô hình 3D → Sản xuất → Kiểm tra lần cuối → Giao hàng
Nhà sản xuất: Công ty TNHH Công nghệ Hợp kim Vô Tích Junteng Fanghu (Hợp kim FH®)

Tổng quan dự án
FH® Alloy đã nhận được yêu cầu từ một khách hàng Slovenia về khay xử lý nhiệt lò chân không tùy chỉnh được sản xuất từ hợp kim chịu nhiệt 2.4879.

Khách hàng trước đây đã xem xét một trong những ý tưởng về khay do chúng tôi đề xuất nhưng cho rằng giải pháp ban đầu quá nặng đối với ứng dụng của họ. Đối với dự án mới, họ đã yêu cầu FH® Alloy thiết kế lại các khay đồng thời đáp ứng yêu cầu tải trọng 250 kg mỗi khay.

Đồng thời, khách hàng yêu cầu các khay mới sử dụng độ dày mặt cắt tăng lên so với khái niệm kích thước ban đầu.

Điều này tạo ra một thách thức kỹ thuật quan trọng:
Làm thế nào để cải thiện khả năng chịu tải và độ ổn định của kết cấu mà không chỉ dựa vào vật liệu dư thừa và trọng lượng không cần thiết.
Dựa trên điều kiện lò của khách hàng, yêu cầu tải và mục tiêu kích thước, FH® Alloy đã phát triển hai thiết kế khay mới:

• 1 khay dưới cùng

• 2 khay trung gian


Các mô hình 3D cuối cùng sau đó được sử dụng làm cơ sở cho việc sản xuất, kiểm tra lần cuối và vận chuyển.

Yêu cầu của khách hàng
Khách hàng cung cấp các yêu cầu vận hành và thiết kế sau:

Kích thước được yêu cầu ban đầu là:
Khay dưới cùng:
1100×60×25mm
Khay trung gian:
550×880×25mm
Sau khi xem xét kỹ hơn và thảo luận với khách hàng, các thiết kế cuối cùng đã được sửa đổi.

Kích thước thiết kế cuối cùng
Khay dưới cùng
Kích thước cuối cùng:
1100×60×35mm
Số lượng:
1 cái
Thiết kế này được thể hiện trong mô hình 3D đầu tiên.

Khay trung gian
Kích thước cuối cùng:
880×550×40mm
Số lượng:
2 chiếc
Thiết kế này được thể hiện trong mô hình 3D thứ hai.
Kích thước mặt cắt tăng lên đã được đưa vào thiết kế cuối cùng dựa trên yêu cầu cập nhật của khách hàng về độ bền kết cấu và khả năng chịu tải 250 kg trên mỗi khay.

Thử thách kỹ thuật: Trọng lượng so với khả năng chịu tải
Một trong những khía cạnh quan trọng nhất của dự án này là mối quan hệ giữa trọng lượng khay và hiệu suất kết cấu.
Khách hàng trước đây cho rằng giải pháp khay được đề xuất trước đó là quá nặng.

Tuy nhiên, đối với thiết kế mới, họ cũng yêu cầu:

• khả năng chịu tải cao hơn,

• phần kết cấu dày hơn,

• hiệu suất ổn định ở 1060°C,

• và khả năng chống lại các chu kỳ làm mát nitơ lặp đi lặp lại.


Đơn giản chỉ cần bổ sung thêm vật liệu sẽ không phải là một giải pháp kỹ thuật lý tưởng.
Do đó, FH® Alloy tập trung vào việc cải thiện hiệu quả cấu trúc của khay thay vì tăng khối lượng mà không kiểm soát được.

Thiết kế cần cân đối:
Trọng lượng khay Độ dày phần chịu nhiệt độ cao Tải trọng 250 kg

Điều kiện vận hành lò chân không
Các khay này được thiết kế để xử lý nhiệt chân không ở nhiệt độ lên tới:
1060°C
theo sau là:
Làm mát khí nitơ 3 bar
Môi trường vận hành này đặt ra những yêu cầu khắt khe về dụng cụ lò.

Các khay phải duy trì sự ổn định về cấu trúc trong:

• sưởi ấm nhiệt độ cao,

• ngâm,

• chịu tải ở nhiệt độ,

• làm mát khí nitơ,

• và chu kỳ nhiệt lặp đi lặp lại.


Những yếu tố này đã được xem xét trong giai đoạn thiết kế lại.

Tại sao 2.4879 được sử dụng
Khách hàng chỉ định 2.4879 cho dự án.
2.4879 được sử dụng trong các ứng dụng công nghiệp đòi hỏi nhiệt độ cao, đòi hỏi hiệu suất cơ học và nhiệt tốt.

Đối với dụng cụ lò, việc lựa chọn vật liệu phải được xem xét cùng với thiết kế kết cấu vì ngay cả hợp kim nhiệt độ cao phù hợp cũng có thể biến dạng nếu:

• các phần quá yếu,

• các nhịp không được hỗ trợ quá dài,

• tải trọng tập trung,

• hoặc hình dạng khay không được tối ưu hóa.


Do đó, đối với dự án này, FH® Alloy đã xử lý vật liệu và cấu trúc như một hệ thống kỹ thuật.

Khay dưới cùng Design
Thiết kế cuối cùng đầu tiên là khay dưới cùng.
Khay sử dụng kết cấu chịu lực mở với nhiều phần đỡ liên kết với nhau.

Thiết kế bao gồm:

• cấu trúc chu vi gia cố,

• sườn chịu lực phân bố,

• nhiều điểm hỗ trợ,

• và các khu vực kết nối/định vị chuyên dụng.


Mục tiêu là phân phối tải trọng 250 kg trên khay và giảm sự tập trung ứng suất quá mức trong quá trình vận hành ở nhiệt độ cao.

Thiết kế khay trung gian
Thiết kế thứ hai là khay trung gian, có kích thước cuối cùng là:
880×550×40mm
Khay sử dụng cấu trúc ô mở dày đặc.

Thiết kế này giúp kết hợp:

• phân phối tải,

• giảm khối lượng rắn không cần thiết,

• tuần hoàn khí quyển lò,

• khả năng làm mát bằng khí,

• và hỗ trợ kết cấu.


Hình dạng được phát triển đặc biệt cho việc bố trí tải lò theo yêu cầu của khách hàng.

Thiết kế cấu trúc mở để làm mát bằng nitơ
Bởi vì các khay được sử dụng với hệ thống làm mát bằng khí nitơ 3 Bar nên việc bố trí cấu trúc mở là rất quan trọng.
Thiết kế ô mở cho phép khí làm mát đi qua khay hiệu quả hơn so với cấu trúc đóng hoặc quá chắc chắn.

Điều này có thể hỗ trợ:

• lưu thông khí đồng đều hơn,

• làm mát hiệu quả hơn xung quanh các bộ phận được tải,

• và giảm sự tắc nghẽn không cần thiết bên trong lò.


Cấu trúc mở cũng giúp giảm việc sử dụng vật liệu so với khay hoàn toàn rắn.

Được thiết kế cho 250 kg mỗi khay
Khách hàng yêu cầu cụ thể:
Tải trọng mỗi khay 250kg
Yêu cầu này là trọng tâm của việc thiết kế lại.

FH® Alloy đánh giá kết cấu chịu lực dựa trên:

• hình học khay,

• hỗ trợ phân phối,

• độ dày phần,

• vật chất,

• và điều kiện hoạt động ở nhiệt độ cao.


R Ngoài việc coi con số 250 kg chỉ là tải trọng tĩnh ở nhiệt độ phòng, cấu trúc này còn được phát triển với mục đích ứng dụng lò thực tế.

Từ phản hồi của khách hàng đến thiết kế cuối cùng
Dự án này cho thấy phản hồi của khách hàng có thể được chuyển đổi thành giải pháp kỹ thuật mới như thế nào.
Quá trình này bắt đầu với một ý tưởng trước đó mà khách hàng cho là quá nặng nề.

Quá trình phát triển mới sau đó diễn ra sau:
Phản hồi về thiết kế trước đó
↓
Yêu cầu tải mới
↓
Yêu cầu về độ dày được cập nhật
↓
Đánh giá tình trạng lò chân không
↓
Thiết kế lại cấu trúc
↓
Mô hình 3D cuối cùng
↓
Sản xuất
↓
Kiểm tra lần cuối
↓
Giao hàng tận nơi
Cách tiếp cận này cho phép FH® Alloy phát triển một giải pháp mới thay vì chỉ đơn giản là tái tạo lại khái niệm trước đó.

Sản xuất
Sau khi các thiết kế cuối cùng được xác nhận, FH® Alloy tiến hành sản xuất:

• 1 khay dưới cùng

• 2 khay trung gian


Tất cả các thành phần được sản xuất theo mô hình kỹ thuật đã được phê duyệt và yêu cầu của khách hàng.

Sản xuất tập trung vào việc kiểm soát:

• độ chính xác kích thước,

• hình học cấu trúc,

• các lĩnh vực hỗ trợ quan trọng,

• và tính nhất quán tổng thể với thiết kế cuối cùng.


Kiểm tra chất lượng cuối cùng
Trước khi giao hàng, FH® Alloy đã tiến hành kiểm tra lần cuối các khay đã hoàn thiện.
Việc kiểm tra bao gồm:
Kiểm tra kích thước
Kiểm tra các kích thước chính và chiều cao của mặt cắt so với bản vẽ đã được phê duyệt.
Kiểm tra kết cấu
Kiểm tra kết cấu chịu lực, vùng đỡ và hình học tổng thể của khay.
Kiểm tra ngoại hình
Xem xét tình trạng sản xuất tổng thể và chất lượng bề mặt.
Vẽ sự phù hợp
Xác nhận rằng các khay đã hoàn thiện phù hợp với thiết kế kỹ thuật 3D đã được phê duyệt.
Sau khi quá trình kiểm tra hoàn tất, các khay đã được chuẩn bị để chuyển đến khách hàng Slovenia.

Thông số kỹ thuật dự án

Điểm nổi bật của dự án
Thiết kế lại dựa trên phản hồi của khách hàng
Các khay mới được phát triển sau khi khách hàng cho rằng ý tưởng trước đó quá nặng.
Yêu cầu tải trọng 250 kg
Mỗi khay được thiết kế lại để đáp ứng tải trọng yêu cầu là 250 kg.
Tăng độ dày kết cấu
Các thiết kế cuối cùng kết hợp độ dày phần tăng lên theo yêu cầu cập nhật của khách hàng.
Ứng dụng lò chân không
Các khay được thiết kế để hoạt động ở nhiệt độ 1060°C và làm mát bằng khí nitơ 3 Bar.
Hoàn thành thực hiện dự án
FH® Alloy xử lý toàn bộ quá trình:
Thiết kế lại kỹ thuật → Mô hình 3D → Sản xuất → Kiểm tra → Giao hàng

Hơn cả một khay lò tiêu chuẩn
Dự án này chứng tỏ tại sao không nên chỉ chọn dụng cụ lò tùy chỉnh theo loại vật liệu hoặc kích thước bên ngoài.

Một thiết kế khay thành công phải xem xét:

• nhiệt độ hoạt động,

• phương pháp làm mát,

• tải phôi,

• khay tự cân,

• độ dày kết cấu,

• bố trí hỗ trợ,

• và nguy cơ biến dạng lâu dài.


Hợp kim FH® kết hợp các thông số này khi phát triển công cụ xử lý nhiệt tùy chỉnh.
