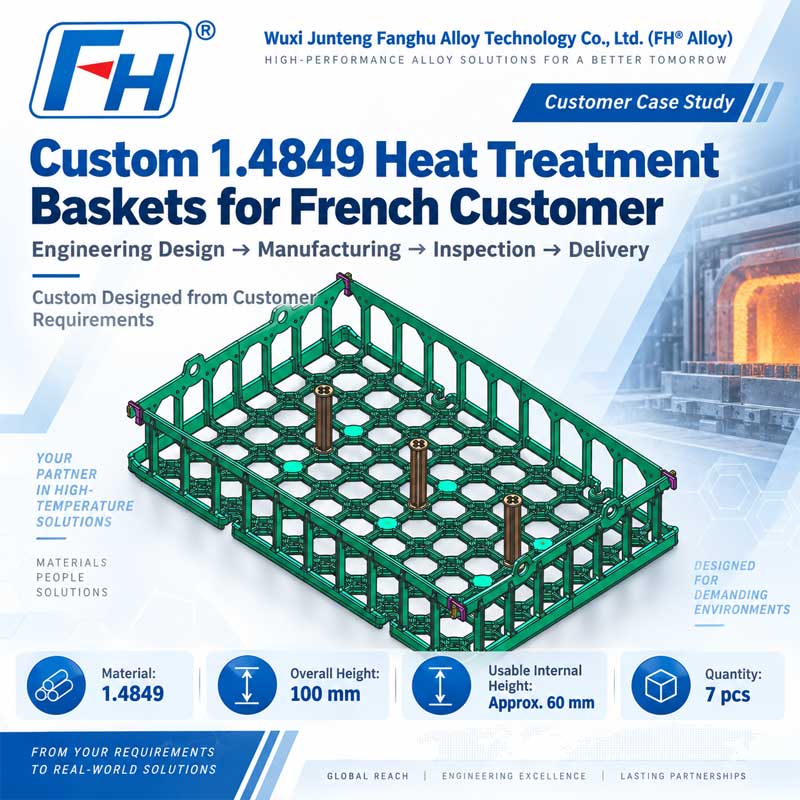

Giỏ xử lý nhiệt 1.4849 tùy chỉnh cho khách hàng Pháp

Nghiên cứu điển hình về khách hàng | Thiết kế kỹ thuật, sản xuất, kiểm tra và giao hàng
Vị trí của khách hàng: Pháp
Sản phẩm: Giỏ xử lý nhiệt tùy chỉnh
Chất liệu: 1.4849 Thép không gỉ chịu nhiệt
Chiều cao tổng thể: 100 mm
Chiều cao bên trong có thể sử dụng: Xấp xỉ. 60 mm
Số lượng: 7 chiếc
Phạm vi dự án: Thiết kế Kỹ thuật → Mô hình 3D → Sản xuất → Kiểm tra lần cuối → Giao hàng
Nhà sản xuất: Công ty TNHH Công nghệ Hợp kim Vô Tích Junteng Fanghu (Hợp kim FH®)

Tổng quan dự án
Hợp kim FH® đã nhận được yêu cầu từ một khách hàng Pháp về giỏ xử lý nhiệt tùy chỉnh được sản xuất từ ​​thép không gỉ chịu nhiệt 1.4849.
Thay vì cung cấp giỏ lò tiêu chuẩn, khách hàng yêu cầu Hợp kim FH® phát triển cấu trúc tùy chỉnh theo không gian sử dụng được chỉ định và chiều cao tổng thể.

Các yêu cầu về kích thước chính là:

• Chiều cao tổng thể của giỏ: 100 mm

• Chiều cao bên trong có thể sử dụng: khoảng 60 mm

• Chất liệu: 1.4849

• Số lượng: 7 pcs


Dựa trên những yêu cầu này, nhóm kỹ thuật của Hợp kim FH® đã phát triển cấu trúc giỏ và hoàn thành mô hình sản phẩm 3D cuối cùng được hiển thị trong trường hợp này.
Sau khi xác nhận thiết kế, dự án tiến hành sản xuất, kiểm tra chất lượng cuối cùng và giao hàng.

Yêu cầu của khách hàng
Khách hàng cần một giỏ xử lý nhiệt có cấu hình tương đối thấp trong khi vẫn duy trì đủ không gian bên trong hữu dụng để chất phôi.

Do đó, thách thức không chỉ đơn giản là sản xuất một chiếc giỏ có chiều cao 100 mm mà còn phải đạt được chiều cao tải có thể sử dụng bên trong cần thiết trong khi vẫn duy trì cấu trúc cố định xử lý nhiệt thực tế và ổn định.

Thiết kế kỹ thuật bởi FH® Alloy
Dựa trên yêu cầu về kích thước của khách hàng, FH® Alloy đã phát triển một giỏ tùy chỉnh có đế chịu lực mở và khung xung quanh được gia cố.

Mô hình 3D cuối cùng kết hợp một số yếu tố cấu trúc quan trọng.
1. Cấu trúc cơ sở lưới mở
Đáy giỏ sử dụng thiết kế dạng lưới mở.

Cấu trúc này giúp cung cấp:

• hỗ trợ phôi phân phối,

• giảm trọng lượng giỏ không cần thiết,

• cải thiện lưu thông không khí lò,

• và một khung chịu tải thực tế.


Các bộ phận hỗ trợ liên kết với nhau cũng giúp phân bổ tải trọng trên toàn bộ giỏ thay vì tập trung vào các khu vực biệt lập.

2. Khung bên có cấu hình thấp
Vì tổng chiều cao của giỏ bị giới hạn ở 100 mm nên cấu trúc bên phải được thiết kế cẩn thận.

Giỏ cần duy trì khoảng:
Chiều cao bên trong có thể sử dụng 60 mm
đồng thời để lại phần kết cấu vừa đủ cho phần đáy, khung và các bộ phận đỡ.
Do đó, thiết kế cuối cùng cân bằng:
Chiều cao tổng thể Có thể sử dụng Không gian tải Độ ổn định kết cấu
thay vì chỉ đơn giản là tối đa hóa chiều cao của bức tường bên.

3. Cấu trúc ngoại vi được gia cố
Khung xung quanh giúp tăng thêm độ cứng cho giỏ.
Mô hình cuối cùng sử dụng các phần bên được hỗ trợ theo chiều dọc được kết nối với cấu trúc cơ sở, giúp duy trì hình dạng của giỏ trong quá trình xử lý và vận hành lò.
Cấu trúc bên cũng giúp ngăn phôi di chuyển ra ngoài khu vực tải.

4. Hỗ trợ nội bộ/Điểm định vị
Thiết kế cuối cùng kết hợp một số vị trí hỗ trợ nội bộ theo chiều dọc.
Những tính năng này có thể hỗ trợ:
định vị vật cố định,
hỗ trợ nội bộ,
yêu cầu xếp chồng hoặc lắp ráp,
và duy trì mối quan hệ cấu trúc cần thiết giữa các thành phần giỏ.
Vị trí của chúng được tích hợp vào mô hình 3D trong giai đoạn kỹ thuật thay vì được thêm vào sau khi sản xuất.

Tại sao 1.4849 được chọn
Khách hàng đã chỉ định thép không gỉ chịu nhiệt 1.4849 cho dự án này.
1.4849 thường được sử dụng cho các bộ phận lò công nghiệp và dụng cụ xử lý nhiệt khi cần hiệu suất nhiệt độ cao.

Đối với các ứng dụng giỏ lò, vật liệu này mang lại những ưu điểm như:

• sức mạnh nhiệt độ cao tốt,

• chống oxy hóa,

• ổn định nhiệt,

• và sự phù hợp cho các chu trình xử lý nhiệt lặp đi lặp lại.


Tuy nhiên, đối với dụng cụ xử lý nhiệt, chỉ lựa chọn vật liệu là không đủ.
Cấu trúc giỏ, độ dày mặt cắt, cách bố trí hỗ trợ và phân bổ tải trọng cũng đóng vai trò quan trọng trong việc xác định hiệu suất dịch vụ.
Vì lý do này, FH® Alloy cùng nhau đánh giá vật liệu và cấu trúc trong quá trình thiết kế đồ gá.

Từ yêu cầu của khách hàng đến mô hình 3D cuối cùng
Dự án bắt đầu với các yêu cầu về kích thước và vật liệu của khách hàng.
Sau đó, FH® Alloy chuyển đổi các yêu cầu này thành thiết kế giỏ sẵn sàng cho sản xuất.

Quy trình công việc kỹ thuật bao gồm:
Yêu cầu của khách hàng
↓
Phân tích thứ nguyên
↓
Thiết kế kết cấu
↓
Mô hình 3D
↓
Xác nhận thiết kế
↓
Sản xuất
Mô hình 3D cuối cùng cho phép khách hàng và nhóm sản xuất FH® Alloy xem xét rõ ràng cấu trúc giỏ trước khi sản xuất.

Sản xuất Process
Sau khi thiết kế được xác nhận, FH® Alloy tiến hành sản xuất 7 giỏ xử lý nhiệt tùy chỉnh.
Quá trình sản xuất được kiểm soát theo thiết kế được phê duyệt, trong đó chú ý:

• kích thước tổng thể,

• hình học cấu trúc,

• vị trí kết nối,

• căn chỉnh khung,

• và điều kiện lắp ráp cuối cùng.


Mục tiêu là đảm bảo rằng các giỏ thành phẩm phù hợp với mô hình kỹ thuật và yêu cầu của khách hàng.

Kiểm tra chất lượng cuối cùng
Trước khi giao hàng, FH® Alloy đã tiến hành kiểm tra lần cuối các giỏ đã hoàn thiện.
Công tác thanh tra tập trung vào các hạng mục chính bao gồm:
Kiểm tra kích thước
Xác minh kích thước giỏ chính, bao gồm chiều cao tổng thể 100 mm được chỉ định và không gian tải bên trong cần thiết.
Kiểm tra kết cấu
Kiểm tra khung giỏ, kết cấu chân đế, các cấu kiện đỡ và vùng kết nối.
Kiểm tra ngoại hình
Kiểm tra chất lượng sản xuất tổng thể và tình trạng bề mặt.
Vẽ sự phù hợp
Các sản phẩm hoàn thiện đã được kiểm tra theo thiết kế kỹ thuật đã được phê duyệt trước khi xuất xưởng.
Chỉ sau khi hoàn tất khâu kiểm tra cuối cùng, các giỏ hàng mới được chuẩn bị để giao hàng.

Thông số kỹ thuật dự án

Điểm nổi bật của dự án
Thiết kế kỹ thuật tùy chỉnh
Cấu trúc được phát triển theo yêu cầu kích thước thực tế của khách hàng thay vì điều chỉnh theo giỏ tiêu chuẩn.
Cấu trúc biên dạng thấp 100 mm
Giỏ được thiết kế để duy trì chiều cao tổng thể nhỏ gọn trong khi vẫn cung cấp không gian sử dụng bên trong khoảng 60 mm.
1.4849 Vật Liệu Chịu Nhiệt
Vật liệu được chỉ định đã được chọn cho các ứng dụng xử lý nhiệt đòi hỏi khắt khe.
Hoàn thành thực hiện dự án
FH® Alloy quản lý quy trình làm việc hoàn chỉnh:
Thiết kế → Bản vẽ 3D → Sản xuất → Kiểm tra → Giao hàng
Sản xuất tùy chỉnh hàng loạt nhỏ
Tổng cộng có 7 giỏ được sản xuất theo thiết kế riêng của khách hàng.

Hơn cả sản xuất xây dựng để in
Nhiều nhà cung cấp thiết bị xử lý nhiệt chỉ sản xuất theo bản vẽ hoàn chỉnh của khách hàng.
Đối với dự án này của Pháp, FH® Alloy đã hỗ trợ khách hàng từ giai đoạn thiết kế kỹ thuật.
Khách hàng đã cung cấp các yêu cầu chính về vật liệu và kích thước, đồng thời FH® Alloy đã phát triển cấu trúc giỏ và mô hình 3D cuối cùng trước khi chuyển sang sản xuất.

Khả năng này cho phép chúng tôi hỗ trợ những khách hàng cần:

• phát triển vật cố định mới,

• tối ưu hóa cấu trúc,

• kích thước giỏ tùy chỉnh,

• chiều cao tải đặc biệt,

• dụng cụ lò cụ thể,

• và sản xuất tùy chỉnh khối lượng thấp.


Giỏ xử lý nhiệt tùy chỉnhs by FH® Alloy
Công ty TNHH Công nghệ Hợp kim Vô Tích Junteng Fanghu (Hợp kim FH®) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Giỏ xử lý nhiệt

• Khay lò

• Thiết bị xử lý nhiệt

• Thiết bị lò chân không

• Giỏ lò liên tục

• Thiết bị lò nung

• Dụng cụ lò có thể xếp chồng lên nhau

• Linh kiện hợp kim chịu nhiệt tùy chỉnh


Khách hàng có thể cung cấp bản vẽ hoàn chỉnh hoặc đơn giản cung cấp những thông tin trọng điểm của dự án như:
Loại lò Kích thước giỏ Nhiệt độ làm việc Tải Vật liệu Thông tin phôi
Sau đó, FH® Alloy có thể phát triển giải pháp gia công lò tùy chỉnh.

Cần một giỏ xử lý nhiệt tùy chỉnh?
Nếu giỏ lò tiêu chuẩn không phù hợp với không gian tải hoặc quy trình xử lý nhiệt của bạn, FH® Alloy có thể thiết kế giỏ dựa trên yêu cầu thực tế của bạn.

Để đánh giá kỹ thuật, vui lòng cung cấp:

• loại lò,

• kích thước giỏ,

• chiều cao bên trong có thể sử dụng,

• nhiệt độ làm việc,

• tải cần thiết,

• quá trình xử lý nhiệt,

• yêu cầu vật chất,

• kích thước phôi,

• tải số lượng,

• và hình ảnh hoặc bản vẽ cố định hiện có nếu có.


FH® Alloy hỗ trợ công cụ xử lý nhiệt tùy chỉnh từ thiết kế kỹ thuật cho đến sản xuất và giao hàng cuối cùng.
