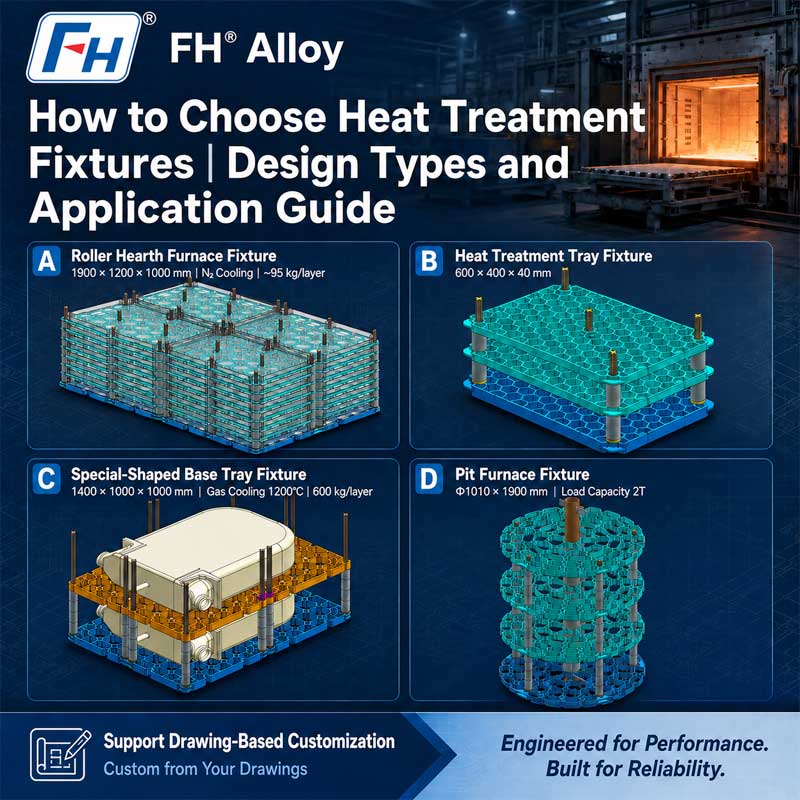

Cách chọn thiết bị xử lý nhiệt phù hợp: Hướng dẫn thiết kế và ứng dụng thiết bị cố định

Trong sản xuất xử lý nhiệt công nghiệp, đồ đạc không chỉ đơn thuần là các vật mang đơn giản được sử dụng để di chuyển các bộ phận vào và ra khỏi lò.

Một thiết bị xử lý nhiệt được thiết kế phù hợp giúp kiểm soát:

Định vị thành phần
Phân phối nhiệt
Hiệu suất tải
Tính nhất quán trong sản xuất
Biến dạng nhiệt độ cao

Tuy nhiên, việc lựa chọn được thiết bị phù hợp không phải lúc nào cũng đơn giản.

Một thiết bị cố định hoạt động tốt cho các thành phần lô nhỏ có thể không phù hợp cho các vật đúc nặng. Thiết kế được sử dụng trong lò nung thông thường có thể không đáp ứng được yêu cầu của quy trình xử lý nhiệt chân không.

Lời giải đúng phụ thuộc vào mối quan hệ giữa:

Hình học phôi
Loại lò
Phạm vi nhiệt độ
Phương pháp tải
Chu kỳ sản xuất
Hiệu suất vật liệu

Hướng dẫn này giải thích các loại thiết bị xử lý nhiệt chính và cách các kỹ sư chọn thiết kế phù hợp cho các ứng dụng công nghiệp khác nhau.
FH® Alloy cung cấp các thiết bị xử lý nhiệt tùy chỉnh dựa trên bản vẽ của khách hàng, điều kiện lò và yêu cầu sản xuất.

Tại sao việc lựa chọn thiết bị xử lý nhiệt lại quan trọng
Trong quá trình xử lý nhiệt, các bộ phận phải tiếp xúc nhiều lần với nhiệt độ cao và chu trình nhiệt.

Đồ gá phải duy trì chức năng cấu trúc của nó trong khi hỗ trợ phôi.

Thiết kế vật cố định không phù hợp có thể dẫn đến:

Biến dạng phôi
Sưởi ấm không đều
Giảm công suất lò
Tuổi thọ của thiết bị cố định ngắn
Chi phí sản xuất tăng

Đối với các nhà sản xuất vận hành các hoạt động xử lý nhiệt liên tục, hiệu suất của thiết bị cố định ảnh hưởng trực tiếp đến năng suất.
Một thiết bị cố định được thiết kế tốt phải đạt được sự cân bằng giữa:
Độ bền cơ học Truyền nhiệt Tối ưu hóa trọng lượng Tuổi thọ sử dụng

Các thiết kế thiết bị xử lý nhiệt khác nhau và ứng dụng của chúng
Có một số cấu hình cố định phổ biến được sử dụng trong lò công nghiệp.
Sự lựa chọn tốt nhất phụ thuộc vào hình dạng thành phần, yêu cầu quy trình và môi trường lò.

Giỏ xử lý nhiệt: Giải pháp linh hoạt cho xử lý hàng loạt
Giỏ xử lý nhiệt thường được lựa chọn để sản xuất hàng loạt trong đó nhiều thành phần được xử lý cùng nhau.

Chúng được sử dụng rộng rãi cho:

Bộ phận kim loại nhỏ
Chốt
Linh kiện ô tô
Bộ phận gia công
Thành phần đúc

Ưu điểm của giỏ xử lý nhiệt
Tải hàng loạt hiệu quả
Giỏ cho phép người vận hành tải nhiều bộ phận trong một chu trình lò.
Điều này cải thiện:

Hiệu quả xử lý
Tổ chức sản xuất
Sử dụng lò

Lưu thông nhiệt tốt
Cấu trúc mở cho phép nhiệt và không khí lò tiếp cận các bộ phận hiệu quả hơn.
Điều này giúp cải thiện tính đồng nhất nhiệt độ trong quá trình xử lý.

Xử lý dễ dàng
Nhiều giỏ công nghiệp bao gồm:

Điểm nâng
Khung gia cố
Cấu trúc có thể xếp chồng lên nhau
Tính năng xử lý

Những thiết kế này làm cho chúng phù hợp với môi trường sản xuất lặp đi lặp lại.

Khi nào bạn nên chọn giỏ xử lý nhiệt?
Giỏ thường phù hợp khi:

Nhiều phần được xử lý cùng nhau
Hình học thành phần tương đối đơn giản
Tải hàng loạt được ưu tiên
Cần hiệu quả sản xuất cao

Khay xử lý nhiệt: Định vị ổn định cho các linh kiện chính xác
Khay xử lý nhiệt cung cấp bề mặt hỗ trợ được kiểm soát cho các bộ phận yêu cầu bố trí có tổ chức.
So với giỏ, khay thường cung cấp khả năng kiểm soát vị trí tốt hơn.

Chúng thường được sử dụng cho:

Các bộ phận gia công chính xác
Thành phần phẳng
Linh kiện dụng cụ
Các thành phần cần tách

Đặc điểm thiết kế chính của khay xử lý nhiệt
Tùy thuộc vào ứng dụng, các khay có thể bao gồm:

Lưới mở
sườn gia cố
Định vị điểm
Khối hỗ trợ
Cấu trúc có thể xếp chồng lên nhau

Tại sao khay được sử dụng trong xử lý nhiệt?
Một khay có thể giúp:

Giảm chuyển động của bộ phận
Duy trì khoảng cách nhất quán
Ngăn chặn sự tiếp xúc của thành phần
Cải thiện khả năng lặp lại quy trình

Đối với các ứng dụng yêu cầu độ chính xác về kích thước, thiết kế khay có thể rất quan trọng.

Giá đỡ xử lý nhiệt: Hỗ trợ các thành phần lớn hoặc phức tạp
Giá đỡ xử lý nhiệt được thiết kế cho các ứng dụng mà các thành phần cần định vị cụ thể hoặc hỗ trợ đa cấp.
Chúng thường được sử dụng cho:

Thành phần dài
Phần nặng
lắp ráp lớn
Linh kiện chính xác

Những cân nhắc quan trọng về thiết kế giá đỡ
Phân phối tải
Độ bền nhiệt độ cao không chỉ được xác định bởi vật liệu.
Cấu trúc phải phân phối tải hợp lý để ngăn ngừa:

uốn
Chảy xệ
Nồng độ ứng suất cục bộ

Định vị thành phần
Giá đỡ phải cung cấp sự hỗ trợ ổn định đồng thời cho phép:

tuần hoàn nhiệt
Sự giãn nở nhiệt
Dễ dàng tải

Khả năng tương thích lò
Kích thước giá đỡ phải phù hợp:

Kích thước buồng lò
Thiết bị tải
Quy trình sản xuất

Thiết bị dạng lưới: Tối ưu hóa truyền nhiệt và trọng lượng
Đồ đạc kiểu lưới được thiết kế với cấu trúc mở để cải thiện dòng nhiệt.

Chúng thường được sử dụng như:

Nền tảng hỗ trợ
Lưới cơ sở
Lớp trung gian
Cấu trúc giỏ

Ưu điểm của cấu trúc lưới
Một thiết bị cố định lưới được thiết kế phù hợp có thể cung cấp:

Giảm trọng lượng vật cố định
Cải thiện lưu thông nhiệt
Bầu không khí liên lạc tốt hơn
Tải lò hiệu quả

Tuy nhiên, cấu trúc mở vẫn phải duy trì đủ độ bền khi vận hành ở nhiệt độ cao.

Thiết bị xử lý nhiệt tùy chỉnh: Được thiết kế xung quanh phôi
Thiết kế cố định tiêu chuẩn không phải lúc nào cũng đáp ứng được yêu cầu công nghiệp.
Đối với các linh kiện đặc biệt, nhà sản xuất thường yêu cầu các giải pháp tùy chỉnh.

Đồ đạc tùy chỉnh được phát triển theo:

Kích thước thành phần
Các địa điểm hỗ trợ quan trọng
Hướng tải
Hạn chế của lò
Yêu cầu quy trình

Ví dụ về các ứng dụng Lịch thi đấu tùy chỉnh
Thiết kế tùy chỉnh thường được sử dụng cho:

Linh kiện hàng không vũ trụ
Bộ phận tuabin
Vật đúc lớn
Dụng cụ chính xác
Thành phần hợp kim đặc biệt

Thiết kế vật cố phù hợp với loại lò
Môi trường lò là một trong những yếu tố quan trọng nhất khi lựa chọn thiết bị cố định.

Thiết bị lò chân không
Các ứng dụng lò chân không cần đặc biệt chú ý đến:

Tính ổn định của vật liệu
Yêu cầu bề mặt sạch
Độ chính xác kích thước
Truyền nhiệt bức xạ

Thiết bị chân không thường yêu cầu cấu trúc tối ưu vì điều kiện truyền nhiệt khác với lò nung thông thường.

Thiết bị lò nung
Các thiết bị lò nung thường được thiết kế để chịu tải thẳng đứng.
Những cân nhắc quan trọng bao gồm:

Chiều cao cố định
Kết cấu nâng
Cân bằng tải
Định vị thành phần

Thiết bị lò nung con lăn
Hệ thống lò nung liên tục yêu cầu các thiết bị cố định có thể hoạt động cùng với cơ chế vận chuyển.
Các cân nhắc về thiết kế bao gồm:

Cấu trúc đáy
Sự ổn định trong quá trình di chuyển
Khoảng cách con lăn
Tổng trọng lượng tải

Thiết bị lò nung cacbon
Quá trình cacbon hóa khiến các thiết bị cố định phải chịu các điều kiện nhiệt độ và khí quyển đòi hỏi khắt khe.
Lựa chọn vật liệu và thiết kế kết cấu phải xem xét:

Hiệu ứng khí quyển carbon
Tiếp xúc với nhiệt độ cao
Chu kỳ hoạt động dài

Chọn vật liệu cố định phù hợp
Thiết kế cố định và lựa chọn vật liệu phải được xem xét cùng nhau.
Các vật liệu chịu nhiệt phổ biến bao gồm:

Thép không gỉ 310S
Thường được chọn cho:

khay lò
Cấu trúc hỗ trợ
Ứng dụng nhiệt độ cao chung

Thép chịu nhiệt 1.4848
Thường được sử dụng khi yêu cầu bao gồm:

Độ bền nhiệt độ cao
Chống oxy hóa
Độ tin cậy của kết cấu

Hợp kim 1.4849 và 1.4852
Được sử dụng cho các điều kiện đòi hỏi khắt khe hơn liên quan đến:

Nhiệt độ cao hơn
Thời gian phục vụ lâu dài
Khả năng chống leo tốt hơn

Hợp kim dựa trên niken
Được chọn cho các ứng dụng yêu cầu khả năng chịu nhiệt độ cao hơn hoặc điều kiện hoạt động khắc nghiệt hơn.

Các yếu tố chính khi lựa chọn thiết bị xử lý nhiệt
Trước khi lựa chọn thiết kế thiết bị cố định, các kỹ sư nên đánh giá các yếu tố sau.

1. Hình học phôi
Hãy xem xét:

hình dạng
Kích thước
cân nặng
Bề mặt quan trọng
Rủi ro biến dạng

2. Điều kiện lò
Các thông số quan trọng bao gồm:

Nhiệt độ
Bầu không khí
Phương pháp sưởi ấm
Tần số chu kỳ

3. Yêu cầu tải
Đánh giá:

Trọng lượng thành phần đơn
Trọng lượng lô
Phương pháp tải
Thiết bị xử lý

4. Tuổi thọ sử dụng dự kiến
Một thiết bị cố định được thiết kế để sử dụng không thường xuyên có thể khác với một thiết bị hoạt động liên tục.
Hãy xem xét:

Chu kỳ nhiệt
Yêu cầu bảo trì
Tần suất thay thế

Những sai lầm thường gặp khi lựa chọn thiết bị xử lý nhiệt
Chỉ chọn dựa trên chi phí ban đầu
Một thiết bị cố định có chi phí thấp hơn có thể dẫn đến:

Biến dạng nhanh hơn
Thay thế thường xuyên hơn
Gián đoạn sản xuất

Bỏ qua điều kiện lò
Một thiết bị cố định phù hợp với môi trường không khí có thể không hoạt động tốt trong:

Môi trường chân không
Khí quyển cacbon hóa
Sản xuất chu kỳ cao

Sử dụng thiết kế tiêu chuẩn cho các ứng dụng đặc biệt
Các thành phần phức tạp thường yêu cầu các giải pháp hỗ trợ tùy chỉnh

Sản xuất thiết bị xử lý nhiệt tùy chỉnh bằng hợp kim FH®
FH® Alloy chuyên sản xuất đồ đạc xử lý nhiệt tùy chỉnh ứng dụng cho lò công nghiệp.

Các giải pháp bao gồm:

Giỏ xử lý nhiệt
khay lò
Giá đỡ xử lý nhiệt
Lưới cố định
Đồ đạc hỗ trợ tùy chỉnh
Thiết bị lò chân không

Việc sản xuất có thể dựa trên:

Bản vẽ của khách hàng
Mẫu hiện có
Thông số lò
Yêu cầu thành phần

Bằng cách kết hợp các vật liệu phù hợp, cấu trúc được tối ưu hóa và kinh nghiệm sản xuất, FH Alloy giúp khách hàng cải thiện hiệu suất lò và độ tin cậy của thiết bị cố định.

Câu hỏi thường gặp
Câu 1: Loại thiết bị xử lý nhiệt nào được sử dụng phổ biến nhất?
Giỏ, khay và giá đỡ là một trong những thiết kế được sử dụng rộng rãi nhất. Sự lựa chọn tốt nhất phụ thuộc vào quá trình phôi và lò nung.

Câu hỏi 2: Làm cách nào để chọn thiết bị xử lý nhiệt?
Lựa chọn nên xem xét kích thước phôi, loại lò, nhiệt độ, không khí, phương pháp tải và tuổi thọ dự kiến.

Câu 3: Thiết bị xử lý nhiệt có thể được tùy chỉnh không?
Đúng. Hầu hết các thiết bị lò công nghiệp đều được tùy chỉnh theo yêu cầu sản xuất thực tế.

Câu 4: Vật liệu nào phù hợp cho đồ đạc nhiệt độ cao?
Các vật liệu phổ biến bao gồm 310S, 1.4848, 1.4849, 1.4852 và các hợp kim chịu nhiệt khác.

Kết luận
Việc chọn thiết bị xử lý nhiệt phù hợp đòi hỏi nhiều hơn việc chọn giỏ, khay hoặc giá đỡ.

Thiết bị cố định phải được thiết kế phù hợp với môi trường hoạt động hoàn chỉnh:

Điều kiện lò
Yêu cầu thành phần
Nhiệt độ
Phương pháp tải
Hiệu suất vật liệu

Một thiết bị cố định được lựa chọn phù hợp có thể cải thiện hiệu quả sản xuất, giảm rủi ro biến dạng và mang lại tuổi thọ dài hơn.
FH® Alloy cung cấp các thiết bị xử lý nhiệt tùy chỉnh cho khách hàng công nghiệp yêu cầu giải pháp lò nhiệt độ cao đáng tin cậy.
