Nhà sản xuất giỏ tải lò HR9 | Hợp kim FH®

Giỏ tải xử lý nhiệt HR9 | 1380×1230×280mm
Giỏ lò lớn có thể xếp chồng lên nhau để xử lý nhiệt công nghiệp
Hợp kim FH® sản xuất giỏ tải xử lý nhiệt tùy chỉnh, giá đỡ lò và đồ đạc chịu nhiệt cho các ứng dụng xử lý nhiệt công nghiệp.

Giỏ xử lý nhiệt này được sản xuất từ ​​​​hợp kim chịu nhiệt HR9 và có kích thước 1380×1230×280mm.

Giỏ sử dụng khung lưới mở lớn với các bức tường bên được gia cố và các điểm xếp chồng tích hợp. Nhiều giỏ có thể được lắp ráp theo chiều dọc để tạo ra một hệ thống nạp lò hoàn chỉnh, giúp thiết kế phù hợp cho sản xuất hàng loạt trong đó nhiều lớp linh kiện cần được xử lý trong một lần nạp lò.

Mỗi giỏ có thể được tùy chỉnh theo kích thước lò, hình dạng phôi, trọng lượng tải và quy trình xử lý nhiệt của khách hàng.

Thông số sản phẩm

Giỏ tải lò lớn
Với kích thước 1380 × 1230 mm, giỏ này được thiết kế như một vật cố định tải lò khổ lớn.
So với các giỏ linh kiện nhỏ, các thiết bị xử lý nhiệt lớn cần hỗ trợ tải trọng lớn hơn trong khi vẫn duy trì sự ổn định về kích thước trong quá trình gia nhiệt và làm mát lặp đi lặp lại.
Giỏ kết hợp một khung kết cấu được gia cố xung quanh chu vi và khắp các bức tường bên để hỗ trợ trong quá trình vận hành và xử lý lò.
Chiều cao thấp 280 mm của nó cũng cho phép xếp chồng nhiều giỏ trong phạm vi chiều cao buồng lò sẵn có.

Thiết kế có thể xếp chồng theo mô-đun

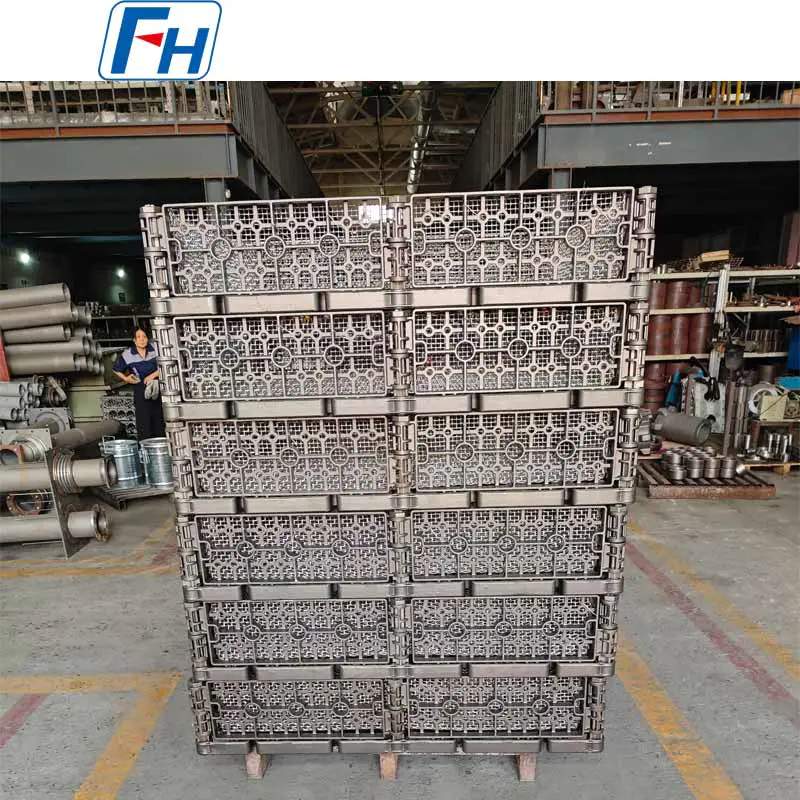

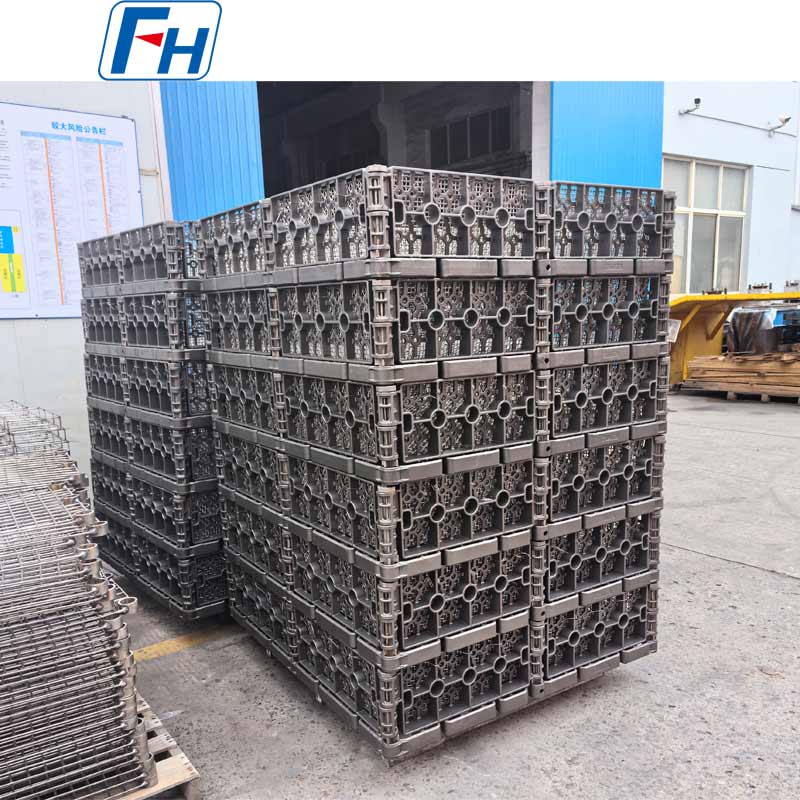

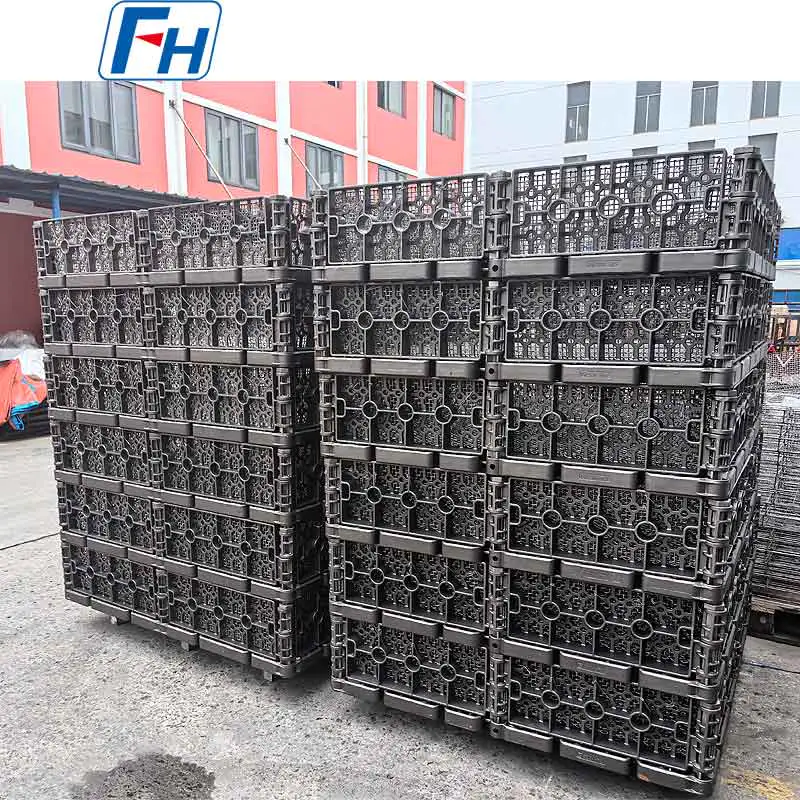

Giỏ được thiết kế sao cho có thể kết hợp nhiều bộ phận thành một cụm tải thẳng đứng.
Sự sắp xếp theo mô-đun này mang lại sự linh hoạt cho các lô sản xuất khác nhau.
Tùy theo yêu cầu của lò và tải trọng, khách hàng có thể sử dụng:

• Một giỏ duy nhất

• Một số giỏ xếp chồng lên nhau

• Một cụm tải nhiều lớp hoàn chỉnh


Cấu trúc xếp chồng giúp duy trì khoảng cách nhất quán giữa các lớp đồng thời cho phép sử dụng buồng lò hiệu quả hơn.
Đối với các dự án thay thế, FH® Alloy cũng có thể tái tạo hoặc thiết kế lại các giao diện xếp chồng hiện có theo bản vẽ hoặc mẫu của khách hàng.

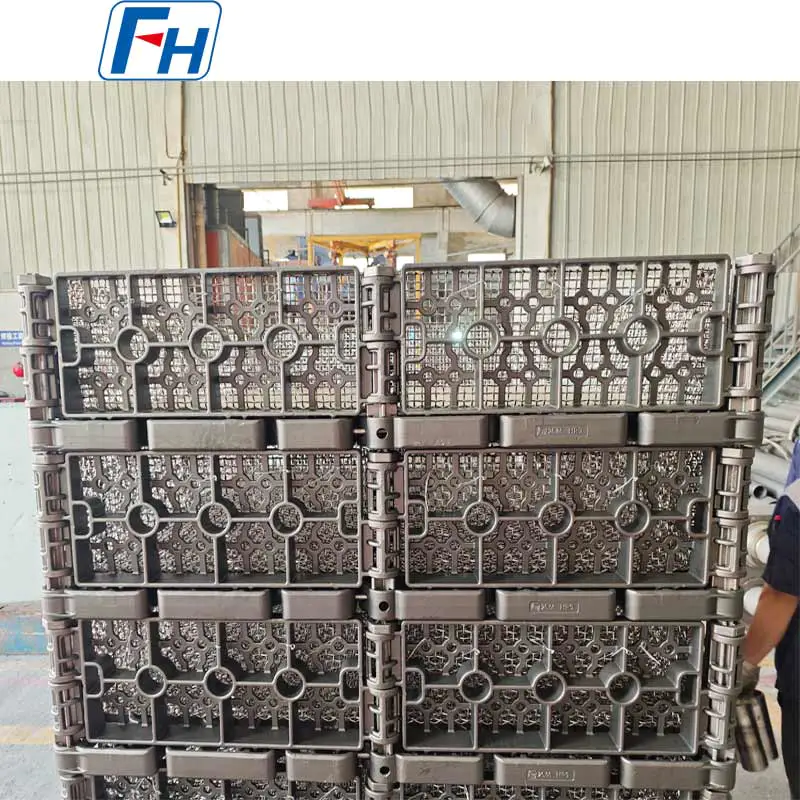

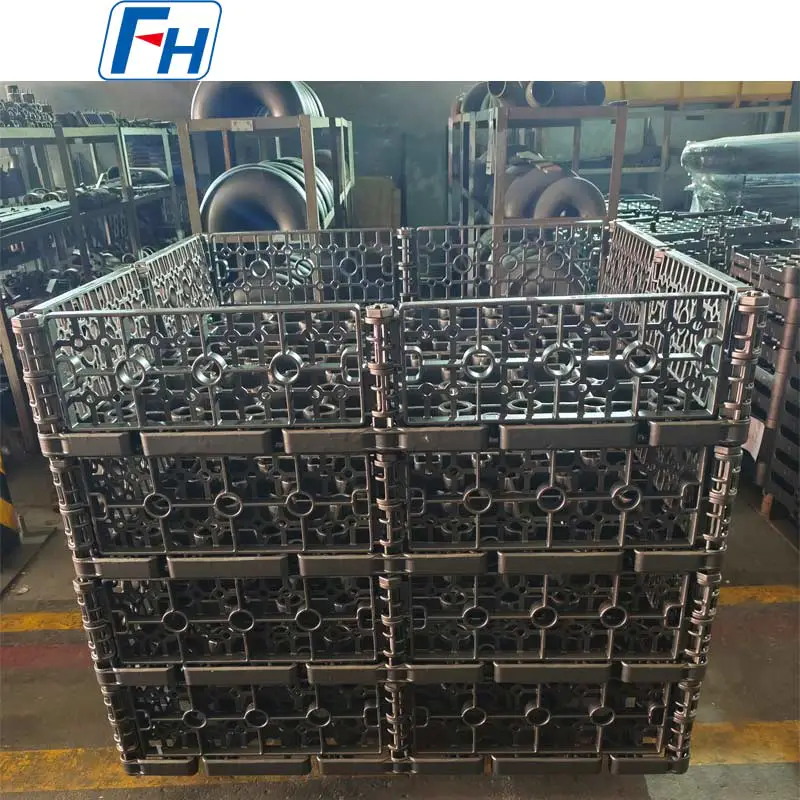

Cấu trúc lưới mở
Thiết kế dạng lưới mở cung cấp nhiều không gian trống xung quanh các bộ phận được tải.
Điều này rất quan trọng đối với các thiết bị xử lý nhiệt vì bản thân giỏ không được cản trở không khí lò hoặc dòng nhiệt một cách không cần thiết.

Cấu trúc mở có thể hỗ trợ:

• Tuần hoàn khí quyển lò

• Truyền nhiệt xung quanh phôi

• Dòng phương tiện làm mát

• Giảm khối lượng cố định không cần thiết

• Kiểm tra trực quan dễ dàng hơn các bộ phận được tải


Kiểu mở và vị trí hỗ trợ bên trong có thể được điều chỉnh theo kích thước và hình dạng của các bộ phận đang được xử lý.

Vật liệu chịu nhiệt HR9
Giỏ này được sản xuất từ hợp kim chịu nhiệt HR9.
Các thiết bị xử lý nhiệt phải liên tục chịu được nhiệt độ cao, sự giãn nở nhiệt, tải trọng cơ học và chu kỳ làm mát. Do đó, việc lựa chọn vật liệu ảnh hưởng trực tiếp đến độ ổn định của thiết bị và hiệu suất sử dụng.
Đối với giỏ xử lý nhiệt, vật liệu cần được lựa chọn theo môi trường làm việc hoàn chỉnh, bao gồm:

• Nhiệt độ lò

• Không khí lò

• Thời gian gia nhiệt

• Phương pháp làm mát

• Tải mỗi giỏ

• Số chu kỳ nhiệt

• Phân phối phôi


FH® Alloy cũng có thể sản xuất các thiết bị chịu tải lò tương tự từ các vật liệu chịu nhiệt thay thế khi có yêu cầu.

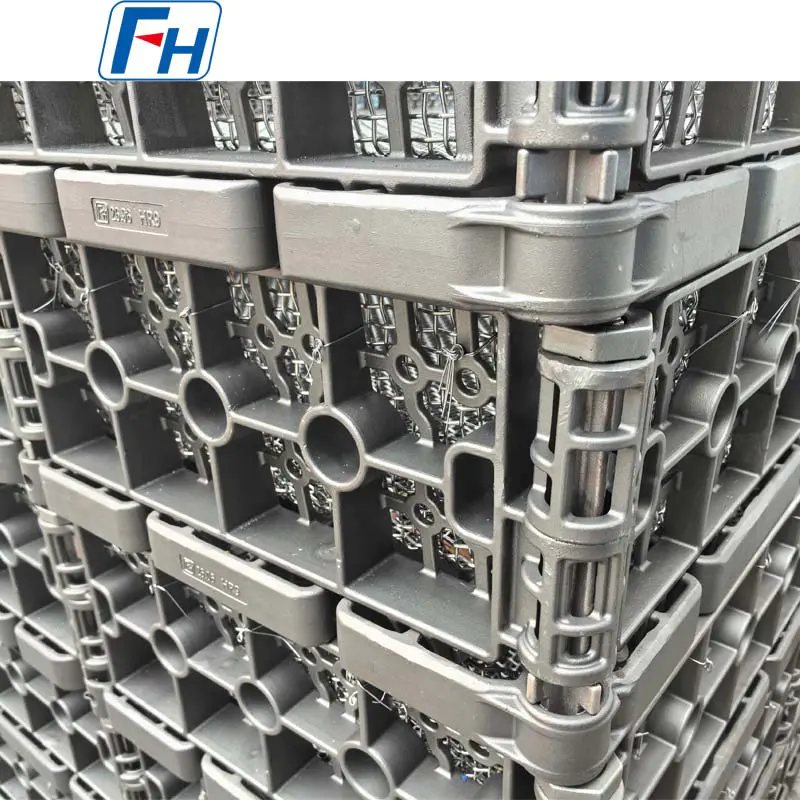

Xây dựng khung cốt thép
Giỏ lò lớn có thể bị biến dạng dần dần nếu kết cấu không được thiết kế hợp lý.
Thiết kế này sử dụng khung được gia cố với nhiều nút giao và phần hỗ trợ để phân phối tải trọng qua giỏ.
Thay vì chỉ dựa vào các phần dày hơn, thiết bị cố định lò nung phải cân bằng:
Độ bền cơ học Độ ổn định nhiệt Vật cố định Trọng lượng Lưu lượng nhiệt
Điều này đặc biệt quan trọng đối với những chiếc giỏ lớn được xếp chồng lên nhau nhiều lần, nâng lên và tiếp xúc với nhiệt độ cao.

Được thiết kế cho chu kỳ lò lặp đi lặp lại
Trong quá trình sản xuất, giỏ xử lý nhiệt liên tục tiếp xúc với:
Đang tải → Sưởi ấm → Giữ → Làm mát → Dỡ hàng
Trong quá trình sử dụng lâu dài, đồ đạc có thể bị rão ở nhiệt độ cao, mỏi do nhiệt, oxy hóa và thay đổi kích thước.
Do đó, thiết kế cấu trúc của giỏ được phát triển không chỉ cho khả năng chịu tải ban đầu mà còn cho hoạt động công nghiệp lặp đi lặp lại.
FH® Alloy có thể tối ưu hóa hình dạng khung và các vị trí đỡ theo điều kiện làm việc thực tế của khách hàng.

Ứng dụng xử lý nhiệt
Giỏ lò HR9 lớn có thể được tùy chỉnh để xử lý các bộ phận công nghiệp khác nhau, bao gồm:

• bánh răng

• Trục

• Nhẫn

• Linh kiện ổ trục

• Linh kiện ô tô

• Bộ phận truyền động

• Linh kiện rèn

• Bộ phận máy móc

• Các thành phần kim loại cần xử lý nhiệt hàng loạt


D các hỗ trợ tải khác nhau có thể được kết hợp theo hình dạng thành phần.

Ứng dụng lò nung
Loại giỏ tải lò này có thể được điều chỉnh cho các thiết bị xử lý nhiệt công nghiệp khác nhau, bao gồm:

• Lò nung hàng loạt

• Lò khí quyển

• Lò ủ

• Lò luyện cứng

• Lò đốt cacbon

• Lò ủ

• Dây chuyền xử lý nhiệt liên tục

• Hệ thống xử lý nhiệt công nghiệp khác


Cấu trúc vật cố định chính xác phải phù hợp với lò và quy trình cụ thể thay vì chỉ được chọn theo kích thước bên ngoài.

Sản xuất giỏ lò tùy chỉnh
Hợp kim FH® hỗ trợ sản xuất vật cố lò được tùy chỉnh hoàn toàn.

Khách hàng có thể cung cấp:
Bản vẽ 2D / Mô hình 3D / Mẫu hiện có / Thông tin lò nung
Chúng tôi có thể tùy chỉnh:

• chiều dài tổng thể

• Chiều rộng

• Chiều cao

• Lớp vật liệu

• Cấu trúc khung

• Bố trí lưới

• Vị trí gia cố

• Đang tải hỗ trợ

• Giao diện xếp chồng

• Điểm nâng

• Tính năng định vị


Nếu đồ đạc hiện có bị biến dạng hoặc nứt, khách hàng cũng có thể cung cấp ảnh của chiếc giỏ đã qua sử dụng để đánh giá cấu trúc.

Thông tin báo giá
Đối với dự án giỏ lò tùy chỉnh, vui lòng cung cấp càng nhiều thông tin càng tốt:
Thông tin lò

• Loại lò

• Kích thước buồng

• Nhiệt độ làm việc

• Nhiệt độ tối đa

• Không khí lò

• Chu trình sưởi ấm

• Phương pháp làm mát


Thông tin phôi

• Kích thước bộ phận

• Trọng lượng một phần

• Số phần trên mỗi lớp

• Tổng tải trên mỗi giỏ

• Sắp xếp tải


Thông tin lịch thi đấu

• Kích thước giỏ yêu cầu

• Số lớp xếp chồng

• Bản vẽ hiện có

• Hình ảnh giỏ hàng hiện có

• Chất liệu ưa thích


Những chi tiết này giúp xác định sự kết hợp thích hợp giữa vật liệu, kết cấu và trọng lượng của vật cố định.

Quy trình sản xuất
Giỏ xử lý nhiệt tùy chỉnh có thể bao gồm các giai đoạn sản xuất sau:
Đánh giá kỹ thuật → Xác nhận bản vẽ → Chuẩn bị vật liệu → Đúc → Gia công → Lắp ráp → Kiểm tra → Đóng gói
Đối với các giỏ lớn có thể xếp chồng lên nhau, việc kiểm soát kích thước tại khu vực định vị và xếp chồng là đặc biệt quan trọng để có thể lắp ráp nhiều giỏ một cách chính xác.

Kiểm tra chất lượng
Tùy thuộc vào yêu cầu của dự án, việc kiểm tra có thể bao gồm:

• kích thước tổng thể

• Khung hình học

• Giao diện xếp chồng

• Căn chỉnh cấu trúc

• Kích thước lắp chìa khóa

• Tình trạng bề mặt

• Lắp ráp phù hợp


Yêu cầu kiểm tra cụ thể của khách hàng có thể được thảo luận trước khi sản xuất.

Vật liệu chịu nhiệt có sẵn
Ngoài HR9, FH® Alloy có thể sản xuất giỏ lò và thiết bị xử lý nhiệt từ các vật liệu như:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Hợp kim chịu nhiệt khác

• Hợp kim gốc niken


Vật liệu cuối cùng phải được lựa chọn theo nhiệt độ thực tế, không khí, phương pháp làm mát và điều kiện tải cơ học.

Thiết bị xử lý nhiệt tùy chỉnh từ hợp kim FH®
FH® Alloy chuyên về dụng cụ lò chịu nhiệt cho các ứng dụng xử lý nhiệt công nghiệp.

Phạm vi sản phẩm tùy chỉnh của chúng tôi bao gồm:

• Giỏ xử lý nhiệt

• Giỏ tải lò

• Khay xử lý nhiệt

• Giá xử lý nhiệt

• Khay cơ sở

• Thiết bị lò nung

• Đồ đạc lò tùy chỉnh


Việc sản xuất có thể dựa trên bản vẽ của khách hàng hoặc yêu cầu vận hành lò thực tế.

Yêu cầu giỏ lò tùy chỉnh
Cần một giỏ tải xử lý nhiệt mới hoặc vật cố định thay thế?
Gửi cho FH® Alloy của bạn:
Vẽ kích thước lò Nhiệt độ làm việc Khí quyển Phương pháp làm mát Kích thước phôi Công suất tải
Nhóm của chúng tôi có thể đánh giá các điều kiện vận hành và phát triển thiết bị tải lò phù hợp.
FH® Alloy
Thiết bị xử lý nhiệt tùy chỉnh & Linh kiện hợp kim chịu nhiệt

Câu hỏi thường gặp
Câu 1: Kích thước của giỏ xử lý nhiệt này là bao nhiêu?
Giỏ có số đo:
1380 × 1230 × 280 mm
Kích thước tùy chỉnh có sẵn.

Câu 2: Vật liệu nào được sử dụng?
Sản phẩm này được sản xuất từ ​​hợp kim chịu nhiệt HR9.

Câu 3: Những chiếc giỏ này có thể xếp chồng lên nhau được không?
Đúng. Giỏ sử dụng cấu hình có thể xếp chồng lên nhau để nhiều bộ phận có thể được lắp ráp theo chiều dọc bên trong lò.

Q4: Cấu trúc hỗ trợ nội bộ có thể thay đổi được không?
Đúng. Vị trí hỗ trợ, khe hở và hình dạng khung có thể được điều chỉnh theo phôi.

Câu 5: Bạn có thể tái tạo giỏ lò hiện tại của chúng tôi không?
Đúng. FH® Alloy có thể sản xuất theo bản vẽ của khách hàng, mô hình 3D hoặc mẫu vật cố định có sẵn.

Q6: Bạn có thể thiết kế một thiết bị cố định nếu chúng tôi chỉ cung cấp thông tin về lò không?
Đúng. Kích thước lò, nhiệt độ vận hành, không khí, điều kiện làm mát và thông tin tải có thể được sử dụng làm cơ sở cho việc phát triển thiết bị cố định.

Q7: Có các hợp kim chịu nhiệt khác không?
Đúng. Các tùy chọn vật liệu bao gồm 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT và các hợp kim chịu nhiệt khác.
