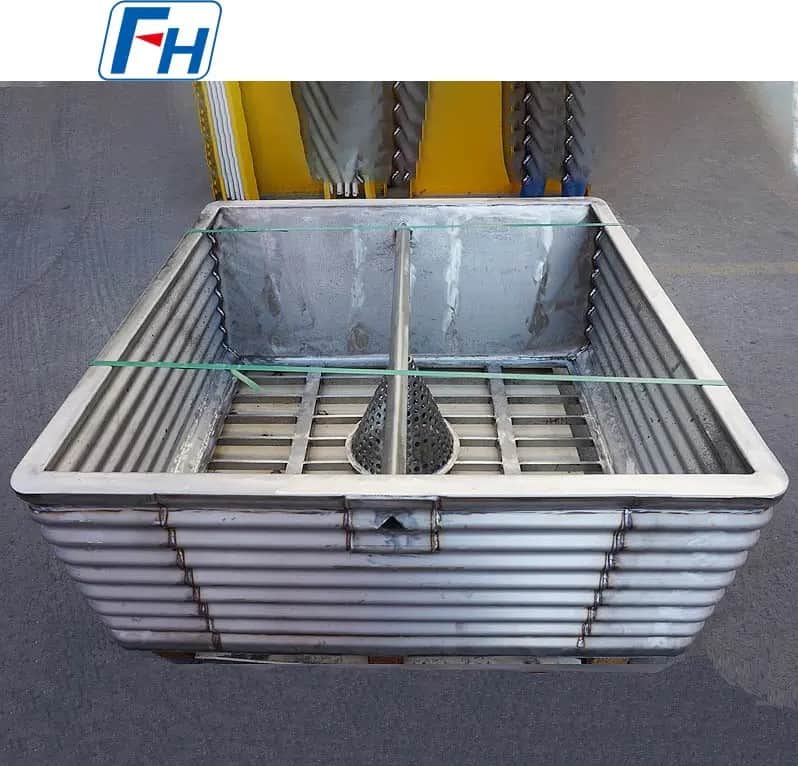

Nên chọn vật đúc hay rèn rèn/lưới thép?

Nếu lò của bạn chạy ở nhiệt độ trên 950°C, mang tải nặng hoặc không đều hoặc hoạt động theo chu trình liên tục và thường xuyên bị sốc nhiệt, giỏ xử lý nhiệt đúc hầu như luôn là sự lựa chọn tốt hơn. Nếu quy trình của bạn chạy ở nhiệt độ vừa phải, cần luồng không khí hoặc khí nhanh xung quanh các bộ phận nhỏ hoặc bạn cần giảm trọng lượng giỏ để tiết kiệm năng lượng, giỏ rèn hoặc lưới thép thường sẽ phục vụ bạn tốt hơn và chi phí trả trước ít hơn. Câu trả lời đúng phụ thuộc ít hơn vào sở thích mà phụ thuộc nhiều hơn vào trọng lượng tải, loại lò và số chu kỳ nhiệt mà giỏ phải tồn tại.

So sánh nhanh: Giỏ đúc và Giỏ lưới

Cả hai loại giỏ đều được sử dụng trong các lò dạng buồng, hố, máy đẩy, chân không và lò sưởi con lăn, nhưng chúng được chế tạo khác nhau và hoạt động khác nhau khi gia nhiệt và làm mát lặp đi lặp lại. Bảng dưới đây tóm tắt những khác biệt thực tế quan trọng nhất khi chỉ định giỏ.

Tại sao giỏ đúc xử lý tải nặng và nhiệt độ cao tốt hơn

Giỏ đúc được sản xuất thông qua đúc mẫu chảy hoặc đúc ly tâm, cho phép các gân đỡ bên trong, các mối nối góc và các phần chịu lực được tạo thành như một cấu trúc liên tục duy nhất thay vì được lắp ráp từ các mảnh hàn riêng biệt. Điều này quan trọng vì các mối hàn thường là điểm hư hỏng đầu tiên trong thiết bị cố định lò. Trong điều kiện gia nhiệt lặp đi lặp lại ở nhiệt độ trên 1000°C và làm nguội nhanh, mối hàn chịu ứng suất nhiệt tập trung tại đường hàn, trong khi cấu trúc đúc phân bổ ứng suất đó trên một mặt cắt chuyển tiếp trơn tru.

Trong thực tế, giỏ đúc được chế tạo từ hợp kim chịu nhiệt như 1.4849 hoặc 2.4879 thường có thể hỗ trợ vài trăm kg các bộ phận phân bố không đồng đều mà không bị võng cục bộ, điều này thường gặp khi phôi bánh răng, trục hoặc các bộ phận rèn được đặt lệch tâm. Đúc ly tâm đặc biệt hiệu quả để sản xuất các phần tường hạt mịn, dày đặc, chống lại sự biến dạng từ biến ở nhiệt độ cao duy trì, khiến nó trở thành phương pháp ưa thích cho các giỏ được sử dụng trong lò nung con lăn hoặc lò đẩy liên tục, nơi vật cố định gần như không bao giờ nguội hoàn toàn giữa các chu kỳ.

Các tình huống mà giỏ đúc là lời kêu gọi phù hợp

• Nhiệt độ vận hành lò luôn ở mức trên 950°C đến 1150°C
• Tải trọng lượng mỗi giỏ vượt quá khoảng 150 đến 300 kg
• Các bộ phận có hình dạng không đều và tạo ra tải trọng điểm tập trung
• Dây chuyền chạy liên tục với thời gian hồi chiêu tối thiểu giữa các lần sạc
• Tuổi thọ của giỏ được tính bằng năm thay vì tháng và thời gian ngừng hoạt động để thay thế rất tốn kém

Tại sao lưới thép và giỏ rèn lại thắng về trọng lượng và luồng không khí

Lưới thép và giỏ rèn được chế tạo từ thanh thép định hình hoặc dây được hàn thành lưới hoặc cấu trúc dệt giỏ. Bởi vì các phần tường mỏng và hở nên những chiếc giỏ này mang khối lượng nhiệt ít hơn nhiều so với những chiếc giỏ đúc tương đương có cùng kích thước. Sự khác biệt đó không phải là nhỏ: trong các lò hàn cacbon bằng khí hoặc chân không, mỗi kg khối lượng của vật cố định phải được làm nóng và làm mát cùng với các phôi, và một giỏ nhẹ hơn có thể giảm thời gian chu trình và chi phí năng lượng liên quan xuống một mức có thể đo lường được.

Cấu trúc lưới mở cũng cho phép làm nguội dầu, khí bảo vệ hoặc không khí chân không tiếp cận bề mặt phôi đồng đều hơn, đó chính xác là lý do tại sao màn chắn lưới là thiết bị tiêu chuẩn trong lò hàn chân không và lò cacbon hóa áp suất thấp. Đối với các ốc vít nhỏ, bộ phận chịu lực hoặc các bộ phận có thành mỏng không tạo ra tải điểm nặng, giỏ lưới hàn thường nhẹ hơn trên cần cẩu, dễ dàng tải hơn bằng cánh tay robot và ít tốn kém hơn khi thay thế khi nó bị mòn.

Những tình huống mà giỏ lưới thép có ý nghĩa hơn

• Các bộ phận nhỏ, nhẹ và phân bố đều trên sàn giỏ
• Cần có sự thâm nhập khí hoặc dầu nhanh, chẳng hạn như trong quá trình cacbon hóa hoặc hàn chân không
• Nhiệt độ lò duy trì ở mức dưới 950°C trong quá trình hoạt động bình thường
• Ngân sách ủng hộ chi phí trả trước thấp hơn với việc thay thế thường xuyên hơn
• Ưu tiên sửa chữa tại chỗ bằng hàn hơn là chờ đúc thay thế

Phạm vi giỏ xử lý nhiệt nổi bật

Việc so sánh ở trên trở nên dễ áp dụng hơn khi bạn thấy những cấu trúc này thực sự được xây dựng như thế nào. Lựa chọn dưới đây cho thấy cả thiết kế giỏ lưới đúc và hàn được sử dụng trong các ứng dụng chân không, lò sưởi con lăn và lò đa năng.

Dòng sản phẩm giỏ xử lý nhiệt

Từ giỏ lò chân không có thể xếp chồng lên nhau đến màn chắn lưới hàn và giỏ sạc kết hợp, mỗi thiết kế đều được thiết kế cho một loại lò, cấu hình tải và phạm vi nhiệt độ cụ thể.

Giỏ xử lý nhiệt có thể xếp chồng lên nhau Giỏ đúc Màn hình lưới kim loại Lưới thép Giỏ sạc hàn 310S Giỏ hàn Giỏ lưới đa năng Lưới thép Giỏ sạc kết hợp đúc hàn

Giỏ phù hợp như thế nào với phần còn lại của hệ thống tải lò

Một chiếc giỏ hiếm khi hoạt động một mình. Nó nằm trên một khay đế xử lý nhiệt, được định vị bằng một thiết bị cố định xử lý nhiệt và thường di chuyển qua lò trên các con lăn lò hoặc một cuộn lò sưởi được thiết kế cho lò nung đai liên kết đúc. Khi đánh giá kết cấu đúc so với kết cấu lưới, việc xem xét toàn bộ hệ thống chất tải thay vì giỏ một cách riêng biệt sẽ giúp ích.

• Khay cơ sở và đồ đạc: Các khay đế xử lý nhiệt và các thiết bị xử lý nhiệt hàn thường sử dụng cùng loại hợp kim với giỏ để có tốc độ giãn nở nhiệt phù hợp, ngăn ngừa hiện tượng dính hoặc nứt tại các điểm tiếp xúc.
• Các thành phần vận chuyển lò: Trên các dây chuyền liên tục, các con lăn lò để vận hành lò liên tục và các đường ray và con lăn lò AFC vận chuyển giỏ đi qua vùng gia nhiệt, do đó trọng lượng của giỏ ảnh hưởng trực tiếp đến độ mòn của con lăn và tải trọng truyền động.
• Ống nhiệt bức xạ: Trong lò đốt bằng khí đốt, các ống nhiệt bức xạ kiểm soát lượng nhiệt đồng đều đến thành giỏ, đó là một lý do nữa khiến giỏ lưới được ưa chuộng khi ưu tiên truyền nhiệt nhanh, đồng đều qua cấu trúc mở.
• Các cấu trúc hỗ trợ: Trụ lò và đầu đẩy AFC giữ cho giỏ thẳng hàng khi nó tiến lên, đặc biệt quan trọng đối với các giỏ đúc nặng hơn có thể dịch chuyển tâm tải nếu định vị không chính xác.
• Thiết bị phụ trợ: Các thành phần như cánh quạt Ipsen để lưu thông không khí cũng tương tác với thiết kế giỏ, vì giỏ lưới mở cho phép luồng khí do quạt điều khiển tiếp cận tải đồng đều hơn so với cấu trúc đúc dày đặc.

Đối với các ứng dụng chính xác như hàng không vũ trụ hoặc các bộ phận ổ trục, giỏ đúc chính xác được chế tạo với dung sai điểm đỡ chặt chẽ có thể giảm biến dạng phôi bằng cách giữ khoảng cách giữa các giá đỡ bên trong dưới khoảng 200 mm, đây là một yếu tố có ý nghĩa bất kể lớp vỏ bên ngoài được đúc hay hàn.

Danh sách kiểm tra lựa chọn thực tế

Sử dụng danh sách kiểm tra bên dưới để tham khảo nhanh khi chỉ định giỏ mới cho dây chuyền lò hiện có hoặc dây chuyền lò mới.

Khuyến nghị cuối cùng

Không có một giỏ nào tốt hơn về mặt tổng thể, chỉ có một giỏ phù hợp hơn cho một cấu hình lò, tải và nhiệt độ nhất định. Tải trọng nặng, không đều trong các lò nung chu kỳ cao, nhiệt độ cao cần có giỏ đúc được chế tạo từ hợp kim chịu mài mòn, chịu mỏi nhiệt. Tải trọng nhẹ, phân bổ đều cần thâm nhập khí quyển nhanh và khối lượng nhiệt thấp hơn sẽ được phục vụ tốt hơn bằng giỏ lưới thép hàn. Nhiều dây chuyền sản xuất thực sự sử dụng cả hai: giỏ đúc cho lò nặng nhất, chạy lâu nhất và giỏ lưới cho quy trình quay vòng nhẹ hơn, nhanh hơn, giúp mỗi thiết bị phù hợp với công việc mà nó thực hiện tốt nhất.
