Ống bức xạ loại P tùy chỉnh cho lò công nghiệp

Lắp ráp ống bức xạ hợp kim chịu nhiệt | Tấm gắn & kết nối tùy chỉnh | Hợp kim FH®
Hợp kim FH® sản xuất các ống bức xạ loại P tùy chỉnh cho các lò công nghiệp và thiết bị xử lý nhiệt, cung cấp các cụm ống bức xạ hoàn chỉnh theo bản vẽ của khách hàng, kích thước lò, nhiệt độ vận hành, không khí và các yêu cầu về hệ thống đầu đốt.

Cấu hình hình chữ P kết hợp các phần bức xạ thẳng dài với các đoạn uốn cong trở lại, tạo ra đường dẫn nhiệt mở rộng trong không gian lò tương đối nhỏ gọn.

Loại ống bức xạ này phù hợp với các hệ thống sưởi công nghiệp cần sưởi ấm gián tiếp, không khí lò được kiểm soát, phân phối nhiệt ổn định và tích hợp lò tùy chỉnh.

Tổng quan về sản phẩm
Ống bức xạ loại P sử dụng nhiều đoạn ống thẳng và uốn cong trở lại để tạo thành đường truyền nhiệt liên tục.
So với ống bức xạ thẳng thông thường, cấu trúc loại P có thể mang lại bề mặt bức xạ dài hơn trong khi vẫn duy trì cách bố trí lắp đặt nhỏ gọn.

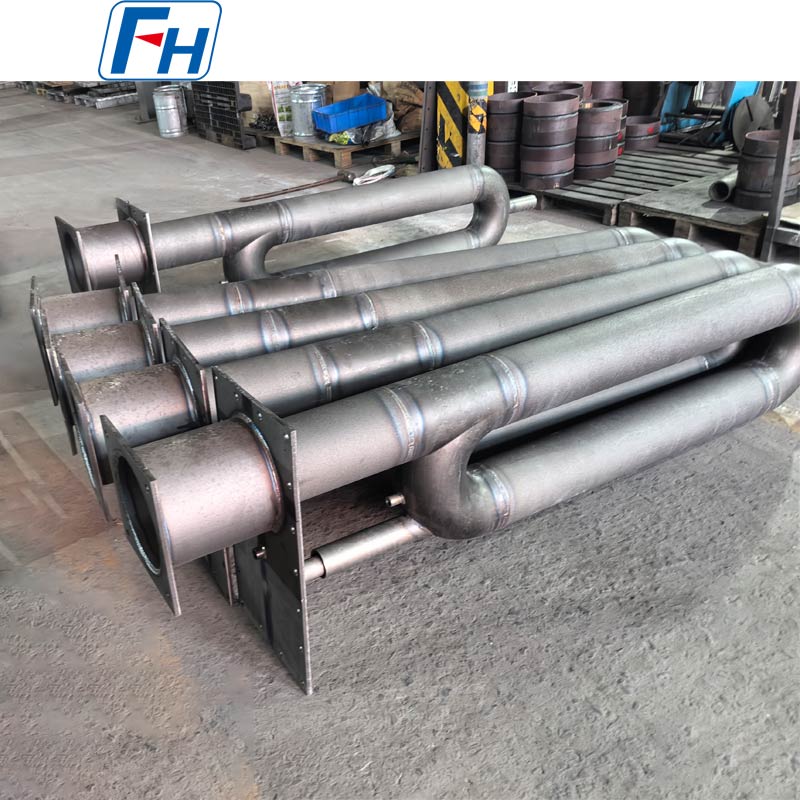

Sản phẩm được hiển thị có thể được sản xuất dưới dạng lắp ráp hoàn chỉnh bao gồm:

• Phần ống bức xạ chính

• Khúc cua trở lại

• Tấm gắn

• Kết nối phía đầu đốt

• Kết nối đầu ra/ống xả

• Các thành phần hỗ trợ

• Giao diện cài đặt tùy chỉnh


Hợp kim FH® hỗ trợ cả các dự án lò nung mới và sản xuất ống bức xạ thay thế.

Thông số kỹ thuật điển hình

Kích thước ống bức xạ loại P
Mỗi ống bức xạ loại P có thể được sản xuất theo cách bố trí lò của khách hàng.

Các thông số kích thước điển hình bao gồm:

• OD – Đường kính ngoài của ống

• WT - Độ dày của tường

• L – Chiều dài tổng thể

• C – Khoảng cách trung tâm

• R – Bán kính uốn cong trở lại

• W – Chiều rộng tổng thể

• Tấm gắn dimensions

• Đường kính ống kết nối

• Độ dài kết nối

• Kích thước lỗ lắp

• Kích thước giao diện đầu đốt


Bản vẽ tham khảo

• OD = Đường kính ngoài

• WT = Độ dày của tường

• L = Chiều dài tổng thể

• C = Khoảng cách trung tâm

• R = Bán kính uốn cong


Tất cả các kích thước có thể được tùy chỉnh theo bản vẽ, mẫu của khách hàng hoặc kích thước lò hiện có.

Cấu trúc nhiều đường chuyền hình chữ P
Sự khác biệt chính giữa ống bức xạ loại P và ống bức xạ thẳng thông thường là hình dạng dòng hồi lưu của nó.
Nhiều đoạn thẳng được nối với nhau bằng các đoạn hồi lưu cong, tạo thành đường dẫn dòng chảy bên trong dài hơn.
Thiết kế này có thể cung cấp:

• Bề mặt sưởi ấm bức xạ lớn hơn

• Đường dẫn nhiệt dài hơn

• Bố trí lắp đặt nhỏ gọn

• Bố trí lò linh hoạt

• Truyền nhiệt ổn định

• Bố trí đầu đốt và ống xả tùy chỉnh


Hình dạng chính xác của loại P phải được thiết kế theo lò thực tế thay vì sử dụng một kích thước tiêu chuẩn cho mọi ứng dụng.

Vật liệu hợp kim chịu nhiệt
Lựa chọn vật liệu là rất quan trọng đối với tuổi thọ của ống bức xạ.
FH® Alloy có thể sản xuất ống bức xạ loại P bằng các vật liệu chịu nhiệt khác nhau, bao gồm:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Hợp kim chịu nhiệt Cr-Ni

• Hợp kim chịu nhiệt Ni cao

• Hợp kim nhiệt độ cao gốc niken

• Các hạng khác do khách hàng chỉ định


Lựa chọn vật liệu nên xem xét:

• Nhiệt độ hoạt động

• Không khí lò

• Điều kiện đầu đốt

• Tần số chu kỳ nhiệt

• điều kiện oxy hóa

• Độ dày thành ống

• Tuổi thọ sử dụng cần thiết


Nếu vật liệu không được chỉ định, FH® Alloy có thể hỗ trợ lựa chọn vật liệu dựa trên điều kiện vận hành lò thực tế.

Được thiết kế để sưởi ấm lò gián tiếp
Ống bức xạ loại P thường được sử dụng khi ngọn lửa đầu đốt và khí đốt cần được tách biệt khỏi buồng làm việc của lò.
Nhiệt được truyền qua thành ống bức xạ và tỏa về phía các phôi bên trong lò.
Sự sắp xếp này có thể giúp cung cấp:

• Môi trường lò được kiểm soát

• Giảm tiếp xúc trực tiếp với ngọn lửa

• Hệ thống sưởi ổn định hơn

• Phân bố nhiệt độ đồng đều

• Hoạt động liên tục đáng tin cậy


Tấm gắn & kết nối tùy chỉnh

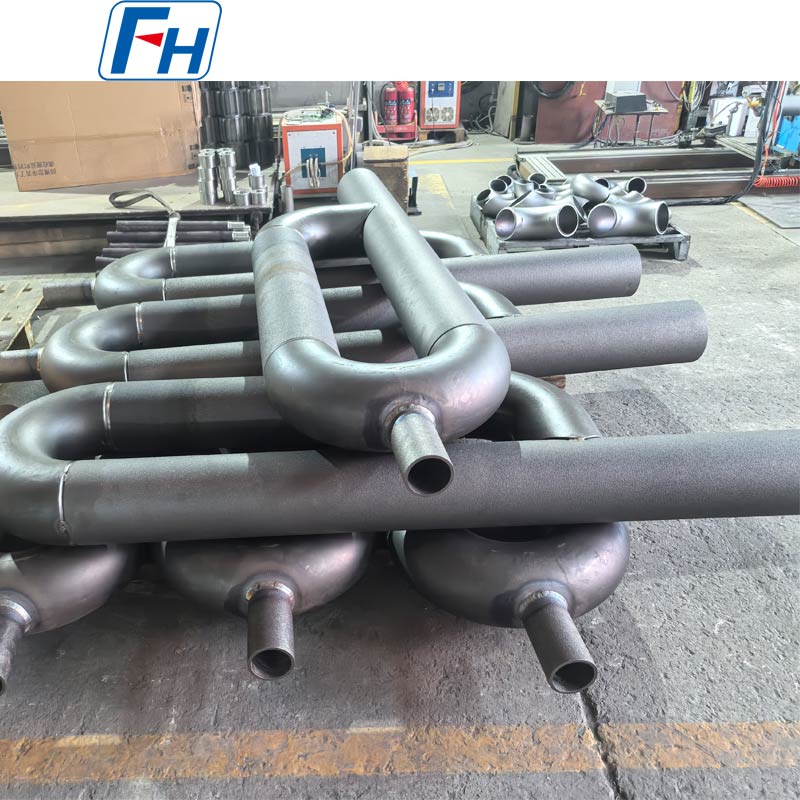

Ống bức xạ loại P được hiển thị sử dụng tấm lắp tùy chỉnh và cấu trúc đầu cuối.
Hợp kim FH® có thể tùy chỉnh:

• Tấm gắn width and height

• Độ dày tấm

• Số lượng lỗ lắp

• Đường kính lỗ và vị trí

• Kết nối đầu đốt

• Kết nối ống xả

• Đường kính ống kết nối

• Cấu trúc hỗ trợ

• Hướng lắp đặt


Điều này cho phép việc lắp ráp hoàn chỉnh phù hợp với giao diện lò hiện có của khách hàng.

Ứng dụng điển hình
Ống bức xạ loại P được sử dụng rộng rãi trong:

• Lò xử lý nhiệt

• Lò ủ

• Lò luyện cứng

• Lò ủ

• Lò đốt cacbon

• Lò liên tục

• Lò sưởi con lăn

• Lò không khí bảo vệ

• Dây chuyền gia công thép

• Hệ thống sưởi ấm công nghiệp


Chúng đặc biệt thích hợp cho các ứng dụng đòi hỏi đường truyền nhiệt bức xạ dài trong không gian lò hạn chế.

Quy trình sản xuất
Tùy thuộc vào thiết kế, sản xuất có thể bao gồm:
Chuẩn bị vật liệu → Sản xuất ống → Chuẩn bị mặt cắt thẳng → Chế tạo uốn cong → Lắp ráp → Hàn → Chế tạo tấm lắp → Gia công → Kiểm tra kích thước → Làm sạch bề mặt → Kiểm tra lần cuối

Kiểm soát sản xuất chính bao gồm:

• Độ thẳng của ống

• Độ dày của tường nhất quán

• Hình học uốn cong

• Khoảng cách trung tâm

• Chất lượng mối hàn

• Căn chỉnh kết nối

• Tấm gắn accuracy

• Dung sai kích thước tổng thể


Đối với các cấu trúc loại P phức tạp, việc duy trì sự liên kết chính xác giữa nhiều phần ống là đặc biệt quan trọng.

Ưu điểm chính
Đường dẫn sưởi ấm mở rộng
Cấu trúc hình chữ P cung cấp đường đi rạng rỡ hơn so với ống thẳng đơn giản.
Bố trí lò nhỏ gọn
Nhiều phần ống có thể được bố trí trong một khu vực lắp đặt lò giới hạn.
Vật liệu chịu nhiệt tùy chỉnh
Vật liệu có thể được lựa chọn theo nhiệt độ lò và không khí.
Sản xuất lắp ráp hoàn chỉnh
Các phần ống, chỗ uốn cong, tấm lắp và kết cấu kết nối có thể được cung cấp dưới dạng một bộ phận lắp ráp.
Sản xuất dựa trên bản vẽ
Thích hợp cho các dự án lò công nghiệp có tính tùy biến cao.
Sản xuất thay thế
Các ống bức xạ loại P hiện có có thể được sao chép từ bản vẽ, mẫu, ảnh hoặc phép đo kích thước.

Kiểm soát chất lượng
Tùy theo yêu cầu của khách hàng, việc kiểm tra có thể bao gồm:

• Xác minh vật liệu

• Phân tích thành phần hóa học

• Kiểm tra kích thước

• Đo độ dày của tường

• Kiểm tra kích thước uốn cong

• Khoảng cách trung tâm inspection

• Kiểm tra mối hàn

• Tấm gắn inspection

• Kiểm tra kích thước kết nối

• Kiểm tra lắp ráp cuối cùng


Yêu cầu kiểm tra đặc biệt có thể được thỏa thuận trước khi sản xuất.

Tại sao chọn hợp kim FH®?
FH® Alloy chuyên về các thành phần hợp kim chịu nhiệt tùy chỉnh cho lò công nghiệp và thiết bị xử lý nhiệt.
Phạm vi ống bức xạ của chúng tôi bao gồm:

• Ống bức xạ loại P

• Ống bức xạ hình chữ U

• Ống bức xạ loại I

• Ống bức xạ thẳng

• Ống bức xạ đốt bằng khí đốt

• Ống bức xạ có hình dạng đặc biệt

• Lắp ráp ống bức xạ tùy chỉnh


Chúng tôi cũng sản xuất:

• Con lăn lò

• Ống đúc ly tâm

• Thiết bị xử lý nhiệt

• khay lò

• Giỏ lò

• Các thành phần lò chịu nhiệt tùy chỉnh


FH® Alloy hỗ trợ sản xuất OEM, sản xuất dựa trên bản vẽ, các dự án thay thế và lựa chọn hợp kim tùy chỉnh cho khách hàng quốc tế.

Yêu cầu báo giá
Để có báo giá chính xác cho ống bức xạ loại P của bạn, vui lòng cung cấp:

1. Bản vẽ kỹ thuật hoặc phác thảo

2. Đường kính ngoài ống

3. Độ dày của tường

4. kích thước tổng thể

5. Khoảng cách trung tâm

6. Kích thước uốn cong trở lại

7. Lớp vật liệu

8. Tấm gắn dimensions
9. Chi tiết kết nối đầu đốt / ống xả

10. Nhiệt độ hoạt động

11. Không khí lò

12. số lượng yêu cầu


Gửi bản vẽ hoặc thông số kỹ thuật ống bức xạ hiện có của bạn tới FH® Alloy để xem xét kỹ thuật và báo giá.

Câu hỏi thường gặp
Câu 1: Bạn có thể sản xuất ống bức xạ loại P theo bản vẽ của chúng tôi không?
Đúng. FH® Alloy chuyên sản xuất theo yêu cầu dựa trên bản vẽ, mẫu và kích thước lò của khách hàng.

Câu 2: Sự khác biệt giữa ống bức xạ loại P và loại U là gì?
Ống bức xạ loại U thường bao gồm hai chân song song chính được nối với nhau bằng một đoạn uốn cong trở lại. Ống bức xạ loại P sử dụng cách bố trí dòng hồi lưu phức tạp hơn với nhiều phần, cho phép đường truyền nhiệt dài hơn trong lò.

Câu 3: Tấm gắn có thể được tùy chỉnh không?
Đúng. Kích thước tấm, độ dày, lỗ lắp, lỗ kết nối và vị trí lắp đặt đều có thể được sản xuất theo bản vẽ lò.

Câu 4: Những vật liệu nào có thể được sử dụng?
Các tùy chọn có sẵn bao gồm 1.4848, 1.4849, 1.4852, 2.4879, hợp kim có hàm lượng Cr/Ni cao, hợp kim gốc niken và các loại chịu nhiệt khác do khách hàng chỉ định.

Câu 5: Bạn có thể sản xuất ống bức xạ loại P thay thế không?
Đúng. Các sản phẩm hiện có có thể được sao chép bằng bản vẽ, mẫu, ảnh hoặc kích thước đo được.

Q6: Bạn có thể cung cấp cụm ống bức xạ hoàn chỉnh không?
Đúng. Hợp kim FH® có thể sản xuất các phần ống, phần uốn hồi, tấm lắp, kết nối và các thành phần kết cấu liên quan dưới dạng một bộ lắp ráp hoàn chỉnh.
