Ống bức xạ hình chữ U Cr25Ni35 – Ø124 × Ø108 × 1597 mm

Lắp ráp ống bức xạ chịu nhiệt tùy chỉnh cho lò công nghiệp | Hợp kim FH®
Hợp kim FH® sản xuất ống bức xạ hình chữ U Cr25Ni35 cho lò công nghiệp, lò xử lý nhiệt và các hệ thống sưởi nhiệt độ cao khác.

Ống bức xạ kiểu chữ U tùy chỉnh này được sản xuất từ ​​​​hợp kim chịu nhiệt cao crom, niken cao Cr25Ni35, với thông số kỹ thuật ống là Ø124 × Ø108 × 1597mm.

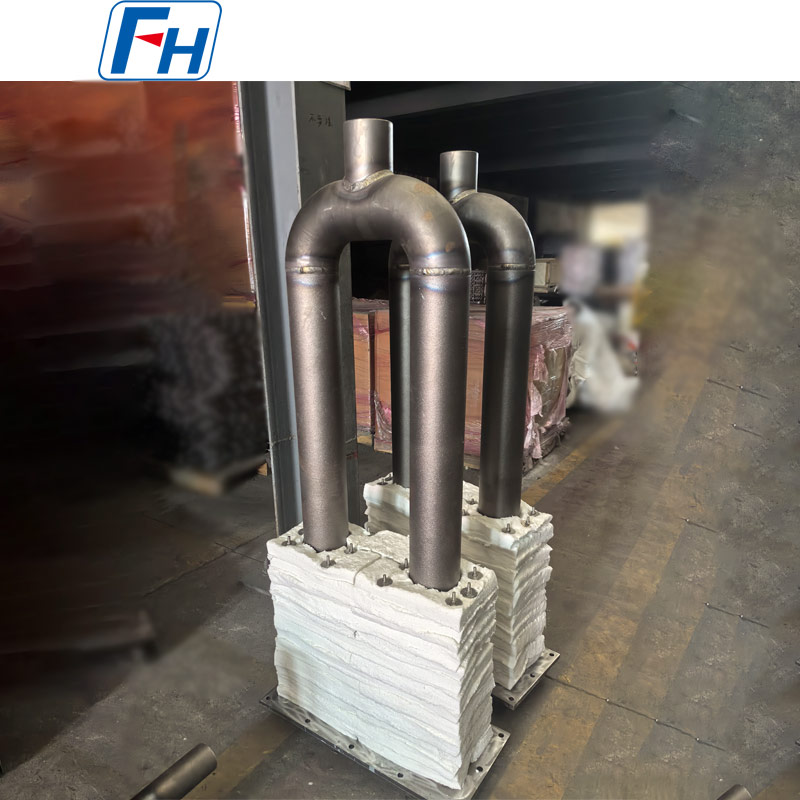

Bộ lắp ráp hoàn chỉnh có thể được cung cấp kèm theo các khối cách nhiệt, tấm đế gắn và các bộ phận lắp đặt tùy chỉnh, giúp nó phù hợp cho việc xây dựng lò mới cũng như thay thế các cụm ống bức xạ hiện có.

Thông số sản phẩm

Kích thước ống bức xạ hình chữ U
Thông số kỹ thuật ống chính cho sản phẩm này là:
Ø124 × Ø108 × 1597mm
Kích thước điển hình có thể được tùy chỉnh bao gồm:

• OD – Đường kính ngoài của ống

• ID - Đường kính bên trong ống

• L – Chiều dài ống

• C – Khoảng cách trung tâm

• H – Chiều cao tổng thể

• R - Bán kính uốn cong chữ U

• Kích thước tấm lắp

• Vị trí lỗ lắp

• Kích thước khối cách nhiệt

• Kích thước kết nối


Tất cả các kích thước kết cấu có thể được sản xuất theo bản vẽ kỹ thuật, bố trí lò hoặc mẫu hiện có của khách hàng.

Hợp kim chịu nhiệt Cr25Ni35
Cr25Ni35 là hợp kim chịu nhiệt có hàm lượng Cr, Ni cao thích hợp cho các bộ phận lò công nghiệp tiếp xúc với dịch vụ nhiệt độ cao kéo dài.

Đối với các ứng dụng ống bức xạ, ưu điểm chính của nó bao gồm:

• Khả năng chống oxy hóa ở nhiệt độ cao tốt

• Ổn định cấu trúc tốt ở nhiệt độ cao

• Sức mạnh phù hợp cho dịch vụ lò

• Khả năng chống lại chu kỳ làm nóng và làm mát lặp đi lặp lại

• Thích hợp cho môi trường sưởi ấm công nghiệp đòi hỏi khắt khe


Tuổi thọ sử dụng thực tế của ống bức xạ không chỉ phụ thuộc vào loại hợp kim mà còn phụ thuộc vào:

• Nhiệt độ hoạt động

• Không khí lò

• Điều kiện đầu đốt

• Tần số chu kỳ nhiệt

• Kích thước ống

• Chất lượng hàn
  Thực hành vận hành lò


Cấu trúc sưởi ấm bức xạ loại U
Ống bức xạ hình chữ U bao gồm hai đoạn ống thẳng song song được nối với nhau bằng một đoạn uốn cong trở lại.
So với ống thẳng đơn giản, thiết kế này cung cấp đường dẫn nhiệt bức xạ dài hơn trong khi vẫn duy trì diện tích lắp đặt tương đối nhỏ gọn.

Những lợi ích chính bao gồm:

• Bề mặt sưởi ấm bức xạ lớn hơn

• Lắp đặt lò nhỏ gọn

• Hệ thống sưởi gián tiếp ổn định

• Môi trường lò được kiểm soát

• Giảm tiếp xúc ngọn lửa trực tiếp với tải

• Tùy chỉnh khoảng cách trung tâm linh hoạt


Điều này làm cho ống bức xạ hình chữ U phù hợp với nhiều hệ thống xử lý nhiệt công nghiệp và lò nung liên tục.

Khối cách nhiệt & lắp ráp đế gắn

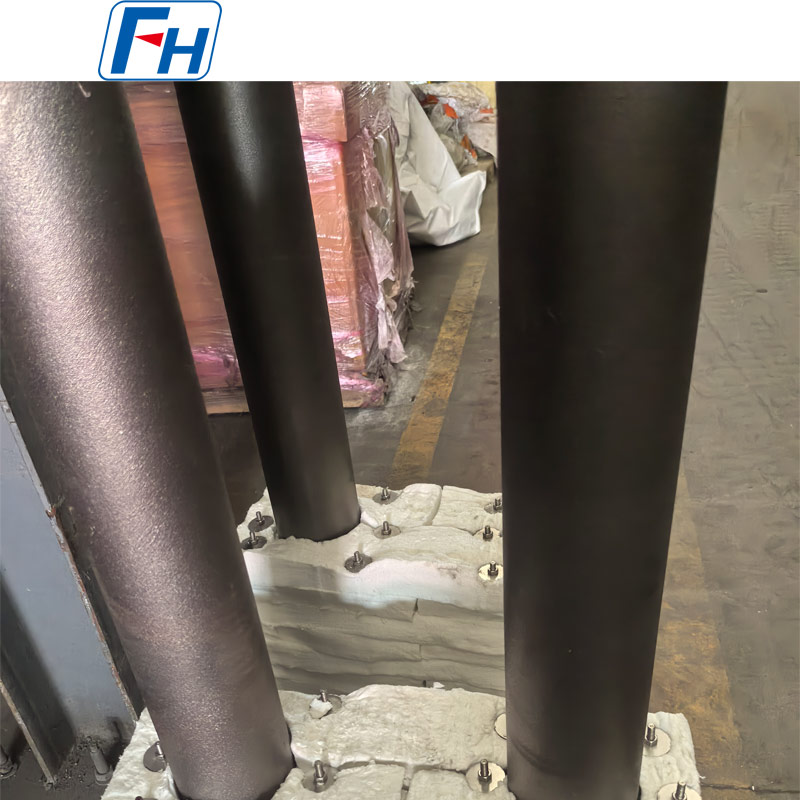

Đặc điểm chính của sản phẩm này là khối cách nhiệt tích hợp và cấu trúc đế lắp đặt.
Ống bức xạ có thể được cung cấp cùng với:

• Khối cách nhiệt nhiệt độ cao

• Tấm đế gắn kim loại

• Lỗ gắn

• Các thành phần hỗ trợ

• Cấu trúc cố định tùy chỉnh


Việc lắp ráp hoàn chỉnh này giúp đơn giản hóa việc lắp đặt và thay thế lò.
Cấu trúc cách nhiệt và lắp đặt có thể được tùy chỉnh theo kích thước lắp đặt và mở lò của khách hàng.

Được thiết kế để sưởi ấm lò gián tiếp
Các ống bức xạ hình chữ U thường được sử dụng trong các hệ thống lò nung trong đó quá trình đốt cháy phải được tách biệt khỏi buồng làm việc của lò.
Nhiệt được truyền qua thành ống bức xạ và tỏa về phía tải lò.

Sự sắp xếp sưởi ấm này giúp cung cấp:

• Phân phối nhiệt độ đồng đều hơn

• Truyền nhiệt ổn định

• Môi trường lò được kiểm soát

• Giảm tiếp xúc trực tiếp với ngọn lửa

• Vận hành lò liên tục đáng tin cậy


Ứng dụng điển hình
Ống bức xạ hình chữ U Cr25Ni35 có thể được sử dụng trong:

• Lò xử lý nhiệt

• Lò ủ

• Lò luyện cứng

• Lò ủ

• Lò đốt cacbon

• Lò liên tục

• Lò sưởi con lăn

• Lò không khí bảo vệ

• Dây chuyền gia công thép

• Thiết bị sưởi ấm công nghiệp


Chúng đặc biệt thích hợp cho các ứng dụng yêu cầu hệ thống sưởi gián tiếp nhiệt độ cao tùy chỉnh.

Quy trình sản xuất
Tùy thuộc vào bản vẽ và cấu trúc sản phẩm, việc sản xuất có thể bao gồm:
Chuẩn bị vật liệu → Sản xuất ống → Chế tạo uốn cong / khuỷu tay → Lắp ráp → Hàn → Chế tạo tấm lắp → Lắp ráp cách nhiệt → Kiểm tra kích thước → Kiểm tra lần cuối

Kiểm soát sản xuất chính bao gồm:

• Độ chính xác đường kính ống

• Độ thẳng của ống

• Độ chính xác khoảng cách trung tâm

• Hình học uốn cong chữ U

• Chất lượng mối hàn

• kích thước tổng thể

• Căn chỉnh tấm lắp

• Khối cách nhiệt phù hợp


Những yếu tố này ảnh hưởng trực tiếp đến độ chính xác của việc lắp đặt và hiệu suất dịch vụ lâu dài.

Ưu điểm sản phẩm chính
Vật liệu chịu nhiệt Cr25Ni35
Thích hợp cho môi trường lò công nghiệp đòi hỏi khắt khe.
Thông số kỹ thuật tùy chỉnh Ø124 × Ø108 × 1597 mm
Được sản xuất theo yêu cầu lắp đặt lò cụ thể.
Cấu trúc hình chữ U nhỏ gọn
Cung cấp một đường dẫn nhiệt mở rộng mà không cần không gian lò quá mức.
Cung cấp lắp ráp hoàn chỉnh
Ống bức xạ, khối cách nhiệt và đế lắp có thể được cung cấp cùng nhau.
Sản xuất dựa trên bản vẽ
Kích thước và chi tiết kết cấu có thể được tùy chỉnh theo bản vẽ của khách hàng.
Khả năng thay thế
Các ống bức xạ hiện có có thể được sao chép theo mẫu, bản vẽ hoặc kích thước đo được.

Kiểm soát chất lượng
Tùy thuộc vào yêu cầu của dự án, việc kiểm tra có thể bao gồm:

• Xác minh vật liệu

• Kiểm tra thành phần hóa học

• Kiểm tra đường kính ngoài / trong

• Kiểm tra kích thước

• Kiểm tra khoảng cách trung tâm

• Kiểm tra mối hàn

• Kiểm tra hình học uốn cong

• Kiểm tra tấm lắp

• Kiểm tra lắp ráp cuối cùng


Yêu cầu kiểm tra đặc biệt có thể được xác nhận trước khi sản xuất.

Tại sao chọn hợp kim FH®?
FH® Alloy chuyên sản xuất các thành phần hợp kim chịu nhiệt tùy chỉnh cho lò công nghiệp và thiết bị xử lý nhiệt.

Phạm vi ống bức xạ của chúng tôi bao gồm:

• Ống bức xạ hình chữ U Cr25Ni35

• Ống bức xạ hình chữ HU

• Ống bức xạ loại P

• Ống bức xạ loại I

• Ống bức xạ thẳng

• Ống bức xạ đốt bằng khí đốt

• Ống bức xạ có hình dạng đặc biệt

• Lắp ráp ống bức xạ tùy chỉnh


Chúng tôi cũng sản xuất con lăn lò, ống đúc ly tâm, thiết bị xử lý nhiệt, khay, giỏ và các bộ phận khác của lò.

Yêu cầu báo giá
Để có báo giá chính xác, vui lòng gửi cho chúng tôi:

• Bản vẽ kỹ thuật

• Lớp vật liệu

• Đường kính ngoài

• Đường kính bên trong hoặc độ dày thành

• chiều dài tổng thể

• Khoảng cách trung tâm

• Bán kính uốn chữ U

• Kích thước tấm lắp

• Nhiệt độ hoạt động

• Không khí lò

• số lượng yêu cầu


Gửi bản vẽ hoặc thông số kỹ thuật ống bức xạ hiện có của bạn tới FH® Alloy để xem xét kỹ thuật và báo giá.

Câu hỏi thường gặp
Câu hỏi 1: Bạn có thể sản xuất ống bức xạ hình chữ U Cr25Ni35 theo bản vẽ của chúng tôi không?
Đúng. FH® Alloy hỗ trợ sản xuất tùy chỉnh hoàn toàn dựa trên bản vẽ của khách hàng, kích thước lò và các mẫu hiện có.

Câu hỏi 2: Kích thước Ø124 × Ø108 × 1597 mm có thể thay đổi được không?
Đúng. Đường kính ống, chiều dài, khoảng cách trung tâm, bán kính uốn cong và kích thước tổng thể đều có thể được tùy chỉnh.

Câu 3: Bạn có thể cung cấp các khối cách nhiệt và tấm lắp cùng nhau không?
Đúng. Ống bức xạ hình chữ U có thể được cung cấp dưới dạng bộ lắp ráp hoàn chỉnh với các khối cách nhiệt, tấm lắp và các bộ phận lắp đặt liên quan.

Q4: Sản phẩm này có thể được sử dụng làm ống bức xạ thay thế không?
Đúng. Chúng tôi có thể tái tạo các ống bức xạ hiện có theo bản vẽ, mẫu, ảnh hoặc kích thước đo được.

Câu 5: Có thể sử dụng hợp kim khác thay cho Cr25Ni35 không?
Đúng. Vật liệu có thể được lựa chọn theo nhiệt độ vận hành thực tế, không khí lò, điều kiện đầu đốt và tuổi thọ dự kiến.

Q6: Thông tin nào cần thiết để báo giá?
Ưu tiên có bản vẽ kỹ thuật. Vui lòng cung cấp thêm vật liệu, kích thước, nhiệt độ vận hành, không khí lò và số lượng.
