Nhà sản xuất ống bức xạ loại W | Ống bức xạ lò hợp kim HT | Hợp kim FH®

Tổng quan về sản phẩm
Hợp kim FH® sản xuất ống bức xạ loại W tùy chỉnh cho lò xử lý nhiệt công nghiệp, được thiết kế cho các ứng dụng gia nhiệt gián tiếp, nơi cần truyền nhiệt ổn định, chịu nhiệt độ cao và độ tin cậy kết cấu lâu dài.
Ống bức xạ hình chữ W này được sản xuất từ ​​hợp kim chịu nhiệt HT với kích thước tổng thể 1860×610mm. Cấu hình W nhiều đường của nó cung cấp bề mặt bức xạ hiệu quả lớn trong không gian lò tương đối nhỏ gọn, khiến nó phù hợp với các lò công nghiệp yêu cầu gia nhiệt hiệu quả và đồng đều.
Mỗi ống bức xạ có thể được sản xuất theo kích thước lò, cách bố trí đầu đốt, thiết kế mặt bích, đường kính ống và điều kiện vận hành của khách hàng.

Thông số sản phẩm

Kích thước, vật liệu, đường kính ống và kết cấu mặt bích tùy chỉnh có sẵn theo bản vẽ hoặc điều kiện vận hành lò.

Ống bức xạ loại W là gì?
Ống bức xạ loại W là bộ phận làm nóng lò gián tiếp bao gồm một số đoạn ống thẳng được nối qua các đường cong hồi lưu để tạo thành đường dẫn khí hình chữ W.
Trong quá trình vận hành lò, khí đốt nóng chảy qua đường dẫn bên trong của ống bức xạ. Nhiệt được truyền qua thành ống hợp kim chịu nhiệt và tỏa vào buồng lò mà không để khí cháy tiếp xúc trực tiếp với phôi.
Thiết kế này thường được sử dụng khi không khí lò hoặc bề mặt sản phẩm cần được cách ly với các sản phẩm cháy.
So với các thiết kế thẳng hoặc kiểu chữ U đơn giản hơn, cấu hình W có thể cung cấp bề mặt bức xạ lớn hơn trong buồng lò hiện có.

Các tính năng chính của ống bức xạ loại HT W của chúng tôi
Cấu trúc hợp kim chịu nhiệt HT
Ống được sản xuất từ ​​hợp kim chịu nhiệt cấp HT, được lựa chọn cho môi trường lò nung nhiệt độ cao đòi hỏi khắt khe.
Vật liệu này có khả năng chống chịu tốt với:

• Quá trình oxy hóa ở nhiệt độ cao

• Chu kỳ làm nóng và làm mát lặp đi lặp lại

• Biến dạng nhiệt

• Tấn công khí quyển lò

• Dịch vụ nhiệt độ cao dài hạn


Lựa chọn vật liệu cũng có thể được điều chỉnh theo nhiệt độ lò, không khí và tuổi thọ dự kiến.

Bề mặt sưởi ấm bức xạ lớn
Cấu hình hình chữ W tạo ra nhiều phần gia nhiệt trong một cụm ống bức xạ.
Điều này giúp tăng bề mặt bức xạ sẵn có và cho phép các nhà thiết kế lò sử dụng hiệu quả buồng gia nhiệt.

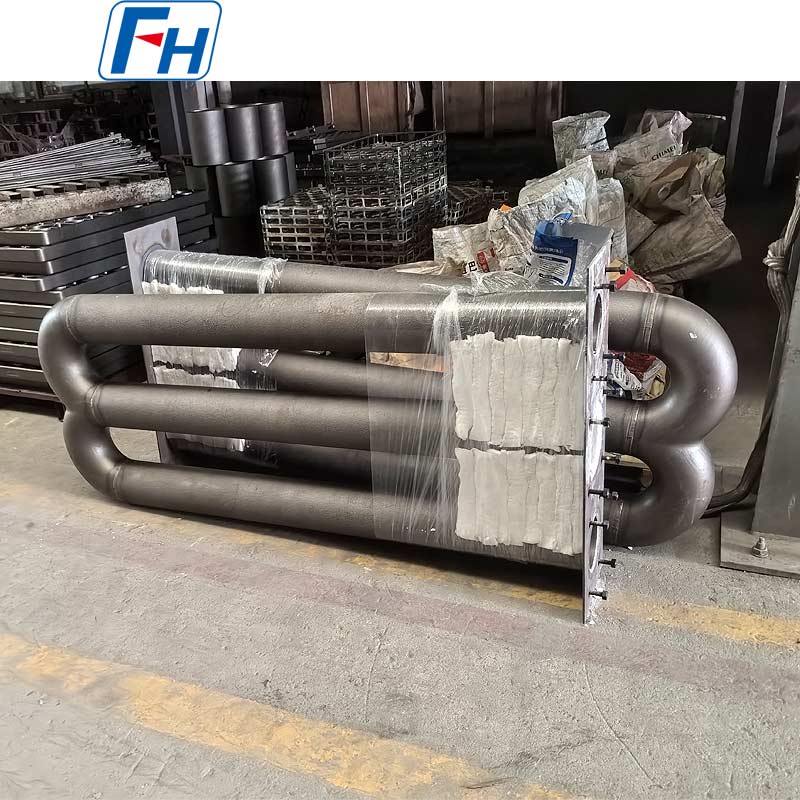

Cấu hình 1860 × 610 mm hiển thị ở đây được sản xuất để lắp đặt lò cụ thể của khách hàng.

Được thiết kế tùy chỉnh để lắp đặt lò
Ống bức xạ không phải là sản phẩm tiêu chuẩn.
Kích thước thường cần phải phù hợp với kích thước hiện có:

• Buồng lò

• đầu đốt

• máy phục hồi

• Mặt bích lắp

• Tường lò

• Hỗ trợ ống

• Yêu cầu về lưu lượng khí


FH® Alloy có thể sản xuất ống bức xạ W theo bản vẽ 2D, mô hình 3D hoặc mẫu vật lý hiện có.
Nếu khách hàng không có bản vẽ hoàn chỉnh, thông tin vận hành cũng có thể được cung cấp để đánh giá kỹ thuật.

Xây dựng lò nung hạng nặng

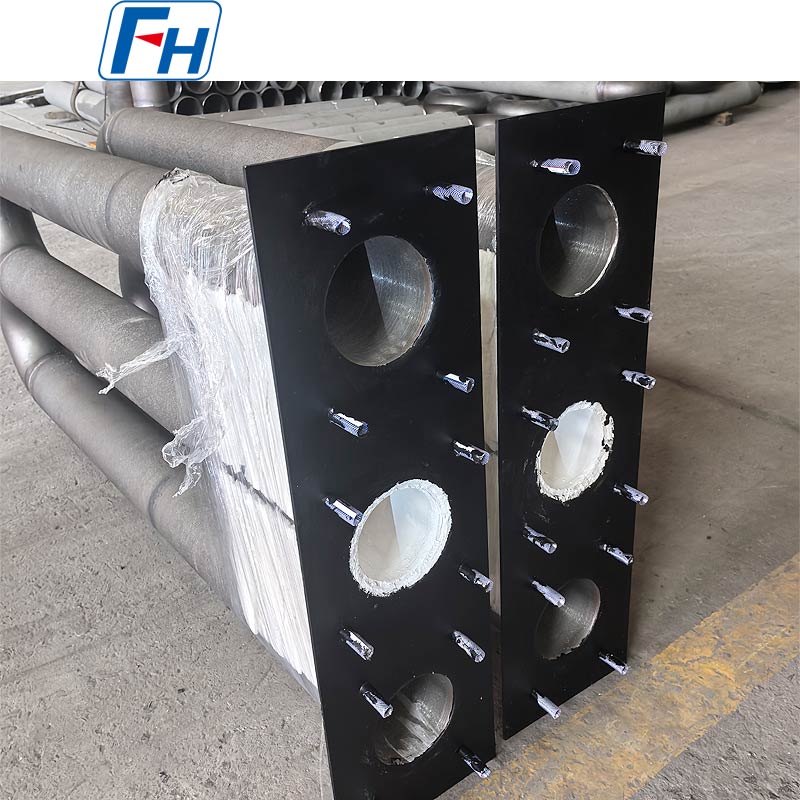

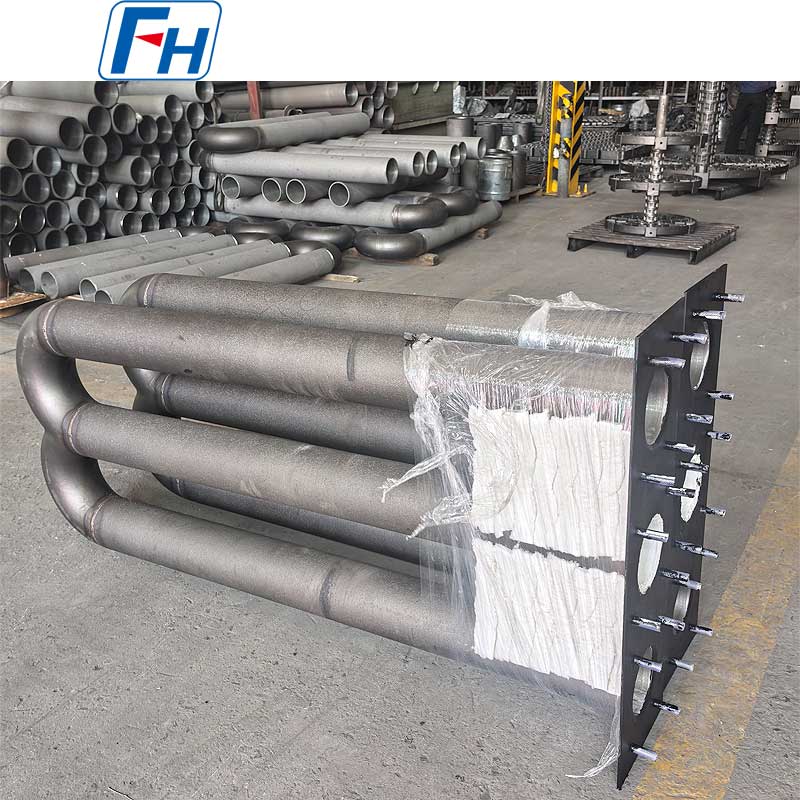

Ống bức xạ W hiển thị trong hình ảnh sản phẩm sử dụng cấu trúc nhiều phần chắc chắn với mặt bích lắp tích hợp.

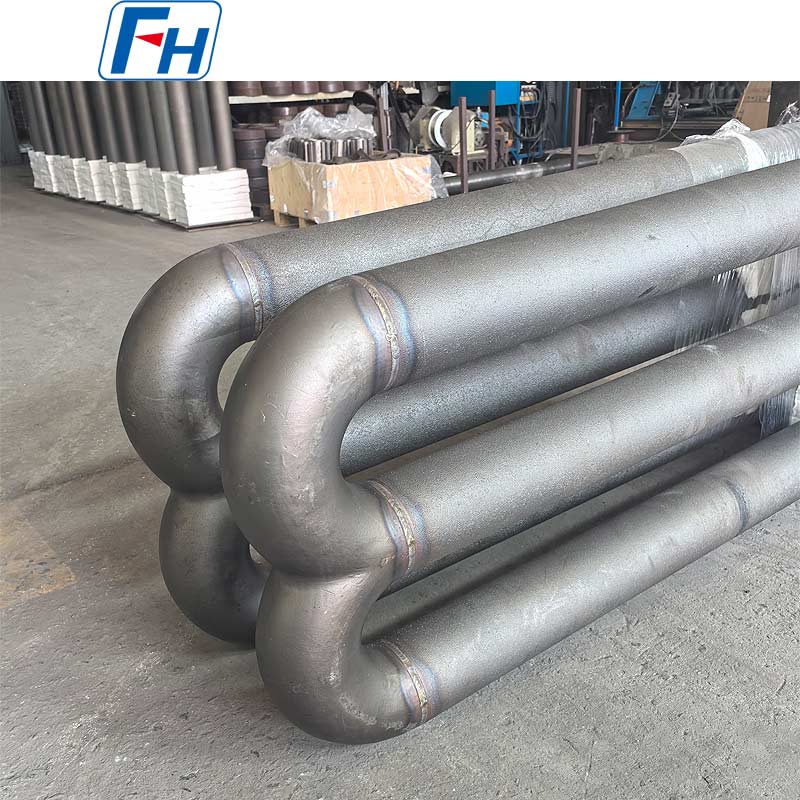

Các khu vực quan trọng như kết nối ống, chỗ uốn hồi lưu và mặt bích được sản xuất chú ý đến độ chính xác về kích thước vì những khu vực này đặc biệt quan trọng để vận hành đáng tin cậy trong chu trình nhiệt lặp đi lặp lại.

Ứng dụng điển hình
Ống bức xạ loại FH® Alloy W có thể được sử dụng trong nhiều hệ thống sưởi ấm công nghiệp, bao gồm:

• Lò xử lý nhiệt

• Lò liên tục

• Lò ủ

• Lò đốt cacbon

• Lò luyện cứng

• Lò sưởi con lăn

• Lò sưởi công nghiệp

• Lò bảo vệ khí quyển

• Lò gia công kim loại


Chúng đặc biệt thích hợp cho các ứng dụng yêu cầu gia nhiệt gián tiếp và không khí lò được kiểm soát.

Tại sao hợp kim HT được sử dụng cho ống bức xạ lò
Các ống bức xạ liên tục tiếp xúc với các điều kiện vận hành khắc nghiệt.
Trong quá trình sử dụng, ống có thể gặp nhiệt độ khí bên trong cao, nhiệt độ lò bên ngoài, quá trình oxy hóa và sự giãn nở và co lại do nhiệt lặp đi lặp lại.
Do đó, vật liệu ống bức xạ phải cung cấp nhiều hơn độ bền cơ học ở nhiệt độ phòng.
Hợp kim chịu nhiệt HT được thiết kế cho các ứng dụng ở nhiệt độ cao và có thể cung cấp sự kết hợp giữa khả năng chống oxy hóa và độ ổn định cấu trúc ở nhiệt độ cao cần thiết cho các bộ phận lò công nghiệp.
Tuy nhiên, vật liệu chính xác phải luôn được lựa chọn theo điều kiện vận hành thực tế.
Hợp kim FH® có thể sản xuất ống bức xạ ở các loại hợp kim chịu nhiệt khác nhau tùy thuộc vào:
Nhiệt độ vận hành · Không khí lò · Loại đầu đốt · Kích thước ống · Chu trình gia nhiệt · Tuổi thọ dự kiến

Sản xuất ống bức xạ loại W tùy chỉnh
FH® Alloy tập trung vào các thành phần lò tùy chỉnh thay vì chỉ các sản phẩm có kích thước tiêu chuẩn.
Đối với ống bức xạ loại W, chúng ta có thể tùy chỉnh:
Cấu hình ống
Loại W, loại U, loại I, loại M, loại P, loại thẳng và các thiết kế ống bức xạ uốn cong đặc biệt đều có sẵn.
Kích thước
Các thông số sau đây có thể được sản xuất theo bản vẽ của bạn:

• chiều dài tổng thể

• chiều rộng tổng thể

• Đường kính ngoài ống

• Độ dày thành ống

• Khoảng cách trung tâm

• Bán kính uốn cong

• Kích thước mặt bích

• Vị trí lỗ lắp


Chất liệu
Các loại hợp kim chịu nhiệt khác nhau có thể được cung cấp theo điều kiện vận hành và yêu cầu của khách hàng.
Kết cấu mặt bích & lắp đặt
Mặt bích, tấm lắp và kết cấu kết nối có thể được sản xuất để phù hợp với việc lắp đặt lò hiện có.

Kiểm soát chất lượng và sản xuất ống bức xạ
Để cải thiện tính nhất quán về kích thước và độ tin cậy của dịch vụ, FH® Alloy kiểm soát các giai đoạn sản xuất quan trọng của từng ống bức xạ tùy chỉnh.
Quy trình sản xuất và kiểm tra điển hình bao gồm:
Chất liệu preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
Tùy thuộc vào thiết kế và đặc điểm kỹ thuật của khách hàng, tài liệu kiểm tra chất lượng hoặc tài liệu bổ sung cũng có thể được cung cấp.

Thông tin cần thiết cho báo giá
Để báo giá nhanh hơn, vui lòng gửi cho chúng tôi:

1. Bản vẽ ống bức xạ

2. Đường kính ngoài ống and wall thickness

3. kích thước tổng thể

4. Chất liệu specification

5. Nhiệt độ hoạt động

6. Không khí lò

7. đầu đốt type

8. số lượng yêu cầu


Nếu không có bản vẽ hoàn chỉnh, bạn có thể gửi cho chúng tôi ảnh chụp ống bức xạ hiện có cùng với các kích thước chính và điều kiện vận hành lò.
Đội ngũ kỹ thuật của chúng tôi có thể đánh giá thông tin trước khi sản xuất.

Tại sao chọn hợp kim FH®?
FH® Alloy chuyên sản xuất các linh kiện lò hợp kim chịu nhiệt cho các ứng dụng xử lý nhiệt công nghiệp.
Phạm vi sản phẩm của chúng tôi bao gồm:

• Ống bức xạ

• Con lăn lò

• Thiết bị xử lý nhiệt

• Khay xử lý nhiệt

• Giỏ xử lý nhiệt

• Lưới lò

• Ống đúc ly tâm

• Đúc hợp kim chịu nhiệt

• Phụ kiện lò tùy chỉnh


Chúng tôi hỗ trợ tùy chỉnh dựa trên bản vẽ và ứng dụng cho các dự án thay thế và dự án lò nung mới.

Ống bức xạ loại W tùy chỉnh từ hợp kim FH®
Bạn đang tìm nhà sản xuất ống bức xạ loại W cho lò xử lý nhiệt của mình?
FH® Alloy cung cấp các ống bức xạ bằng hợp kim chịu nhiệt tùy chỉnh dựa trên bản vẽ của bạn và điều kiện vận hành lò thực tế.
Gửi cho chúng tôi bản vẽ, kích thước, đặc điểm kỹ thuật vật liệu và nhiệt độ làm việc của bạn để đánh giá và báo giá kỹ thuật.

Câu hỏi thường gặp
Câu hỏi 1: Bạn có thể sản xuất ống bức xạ loại W 1860 × 610 mm không?
Đúng. FH® Alloy có thể sản xuất thông số kỹ thuật ống bức xạ loại HT W này và cũng có thể tùy chỉnh kích thước theo thiết kế lò của bạn.

Câu 2: Ưu điểm của ống bức xạ loại W là gì?
Cấu trúc hình chữ W tạo ra đường dẫn nhiệt nhiều đường dài hơn và bề mặt bức xạ lớn hơn trong khu vực lắp đặt lò tương đối nhỏ gọn.

Câu 3: Đường kính ống và độ dày thành ống có thể được tùy chỉnh không?
Đúng. Đường kính ống, độ dày thành ống, khoảng cách tâm, bán kính uốn cong, kích thước tổng thể và cấu trúc kết nối đều có thể được tùy chỉnh.

Câu hỏi 4: Bạn có thể cung cấp tấm lắp và khối cách nhiệt cùng nhau không?
Đúng. Ống bức xạ có thể được cung cấp dưới dạng bộ lắp ráp hoàn chỉnh với các tấm lắp, khối cách nhiệt, đinh tán và các bộ phận lắp đặt liên quan.

Câu 5: Vật liệu HT có thể được thay thế bằng hợp kim khác không?
Đúng. Vật liệu có thể được lựa chọn theo nhiệt độ vận hành, không khí lò, điều kiện đầu đốt và tuổi thọ dự kiến.

Câu hỏi 6: Bạn có thể tái tạo ống bức xạ loại W hiện có không?
Đúng. Ống thay thế có thể được sản xuất theo bản vẽ, mẫu, ảnh gốc hoặc kích thước đo được.
