Ống bức xạ hình chữ HU HU – Ø152,4 × Ø142,8 × 2154,24 mm

Lắp ráp ống bức xạ đường kính lớn tùy chỉnh cho lò công nghiệp | Hợp kim FH®
Hợp kim FH® sản xuất ống bức xạ hình chữ HU cho lò công nghiệp, lò xử lý nhiệt và hệ thống gia nhiệt gián tiếp nhiệt độ cao.

Ống bức xạ tùy chỉnh này được sản xuất từ ​​​​hợp kim chịu nhiệt HU với thông số kỹ thuật ống là Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Cấu trúc hình chữ U có đường kính lớn cung cấp bề mặt gia nhiệt bức xạ mở rộng trong khi vẫn duy trì sự sắp xếp lắp đặt lò nhỏ gọn. Sản phẩm cũng có thể được cung cấp dưới dạng bộ lắp ráp hoàn chỉnh với các khối cách nhiệt ở nhiệt độ cao, tấm đế gắn và các bộ phận lắp đặt tùy chỉnh.

FH® Alloy hỗ trợ sản xuất OEM theo bản vẽ của khách hàng, kích thước lò, điều kiện vận hành và yêu cầu thay thế.

Thông số sản phẩm

Kích thước ống bức xạ hình chữ U
Thông số kỹ thuật chính của ống bức xạ này là:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Đường kính ngoài: Ø152,4 mm

• ID – Đường kính trong: Ø142,8 mm

• Độ dày thành danh nghĩa: 4,8 mm

• L – Chiều dài: 2154,24 mm


Các kích thước cấu trúc khác có thể được tùy chỉnh, bao gồm:

• C – Khoảng cách trung tâm

• H – Chiều cao tổng thể

• R - Bán kính uốn cong chữ U

• Chiều dài chân thẳng

• Kích thước tấm lắp

• Vị trí lỗ lắp

• Kích thước khối cách nhiệt

• Kích thước kết nối đầu vào / đầu ra


Tất cả các kích thước có thể được sản xuất theo bản vẽ của khách hàng hoặc kích thước lò hiện có.

Hợp kim chịu nhiệt HU
HU là loại hợp kim đúc chịu nhiệt có hàm lượng crôm cao, niken cao thường được sử dụng cho các bộ phận hoạt động trong môi trường công nghiệp có nhiệt độ cao.

Đối với các ứng dụng ống bức xạ, vật liệu HU cung cấp các đặc tính như:

• Độ bền nhiệt độ cao tốt

• Chống oxy hóa tốt

• Hiệu suất ổn định khi tiếp xúc với nhiệt kéo dài

• Khả năng chống chịu thích hợp với các chu kỳ làm nóng và làm mát lặp đi lặp lại

• Độ ổn định cấu trúc tốt cho các ứng dụng lò công nghiệp


Hiệu suất sử dụng thực tế của ống bức xạ không chỉ phụ thuộc vào loại vật liệu. Nhiệt độ vận hành, không khí lò, điều kiện đầu đốt, chu trình nhiệt, hình dạng ống và phương pháp vận hành lò cũng cần được xem xét.

Cấu trúc hình chữ U có đường kính lớn
Với đường kính ngoài Ø152,4 mm, sản phẩm này được thiết kế dưới dạng ống bức xạ hình chữ U tương đối lớn dành cho các hệ thống lò công nghiệp yêu cầu bề mặt gia nhiệt bức xạ đáng kể.
Cấu trúc bao gồm hai phần ống dài song song được nối với nhau bằng uốn cong chữ U.

Cấu hình này cung cấp:

• Đường dẫn nhiệt bức xạ mở rộng

• Bề mặt sưởi ấm lớn

• Bố trí lò nhỏ gọn

• Hệ thống sưởi gián tiếp ổn định

• Thiết kế khoảng cách trung tâm linh hoạt

• Khả năng thích ứng với các cách bố trí lò khác nhau


So với ống bức xạ thẳng đơn giản, thiết kế hình chữ U cho phép đường truyền nhiệt dài hơn trong không gian lắp đặt hạn chế.

Lắp ráp cách nhiệt và lắp đặt hoàn chỉnh

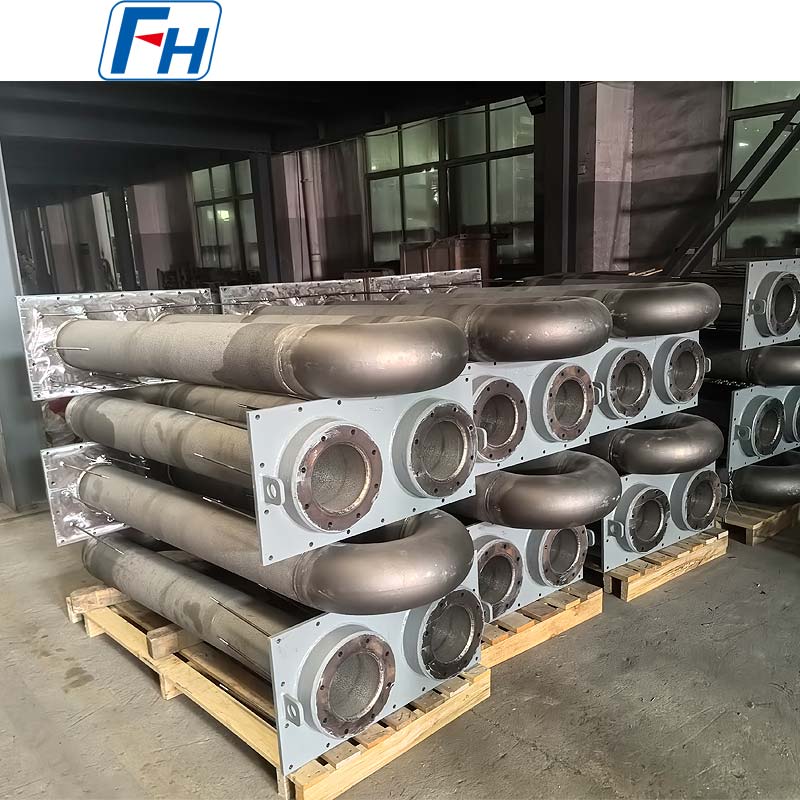

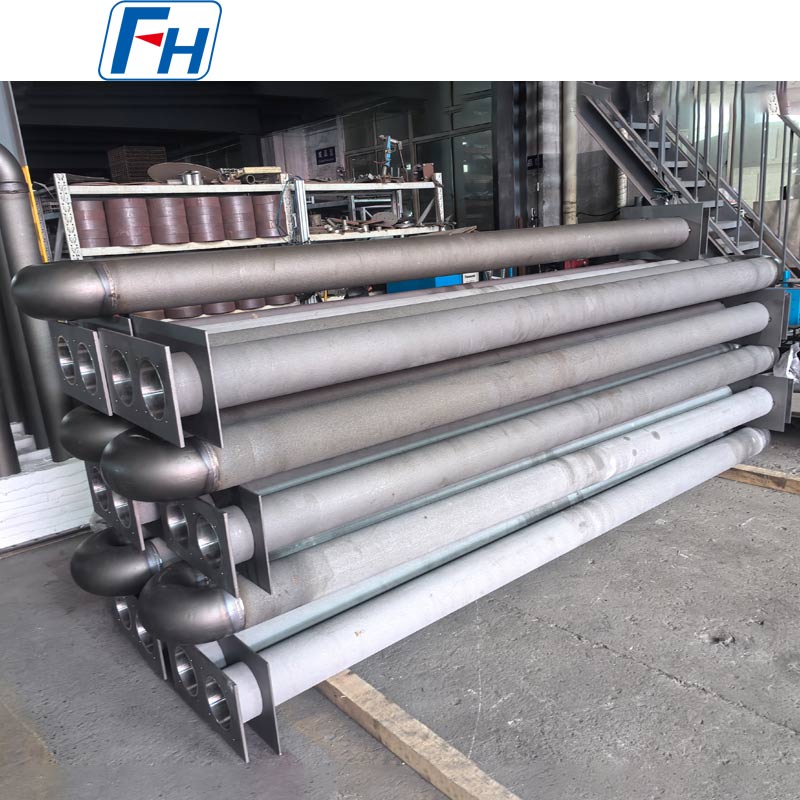

Như được minh họa trong cấu hình sản phẩm này, ống bức xạ có thể được cung cấp cùng với các khối cách nhiệt ở nhiệt độ cao và tấm đế gắn bằng kim loại.
Việc lắp ráp hoàn chỉnh này giúp đơn giản hóa việc lắp đặt và thay thế.

Các thành phần tùy chỉnh có thể bao gồm:

• Độ dày khối cách nhiệt

• Kích thước khối cách nhiệt

• Kích thước tấm đế

• Độ dày tấm đế

• Số lượng lỗ lắp

• Vị trí lỗ lắp

• Khoảng cách ống

• Cấu trúc hỗ trợ


Đối với các nhà xây dựng lò nung và các dự án thay thế, FH® Alloy có thể cung cấp bộ lắp ráp hoàn chỉnh thay vì chỉ cung cấp ống bức xạ trần.

Lò sưởi gián tiếp
Ống bức xạ hình chữ U được sử dụng rộng rãi trong các lò công nghiệp, nơi nguồn nhiệt hoặc khí đốt phải được tách biệt khỏi buồng làm việc của lò.
Nhiệt sinh ra bên trong ống được truyền qua thành ống và tỏa về phía tải lò.

Sự sắp xếp sưởi ấm này có thể giúp cung cấp:

• Môi trường lò được kiểm soát

• Giảm tiếp xúc trực tiếp với ngọn lửa

• Phân phối nhiệt ổn định

• Nhiệt độ lò đồng đều hơn

• Hiệu suất sưởi ấm liên tục đáng tin cậy


Ứng dụng điển hình
Ống bức xạ hình chữ HU có thể được sử dụng trong:

• Lò xử lý nhiệt

• Lò ủ

• Lò luyện cứng

• Lò ủ

• Lò đốt cacbon

• Lò liên tục

• Lò sưởi con lăn

• Lò không khí bảo vệ

• Dây chuyền gia công thép

• Thiết bị sưởi ấm công nghiệp


Thông số kỹ thuật này đặc biệt phù hợp với các hệ thống yêu cầu ống bức xạ dài hình chữ U, đường kính lớn để gia nhiệt gián tiếp ở nhiệt độ cao.

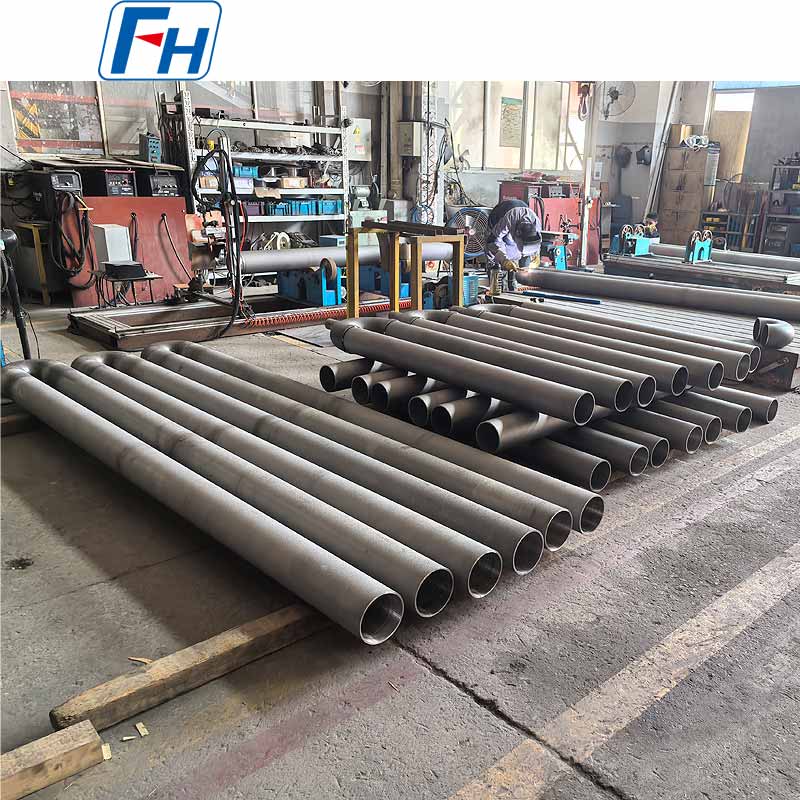

Quy trình sản xuất
Tùy thuộc vào bản vẽ kỹ thuật, quy trình sản xuất có thể bao gồm:
Chuẩn bị vật liệu → Sản xuất ống → Chế tạo uốn chữ U / khuỷu tay → Lắp ráp → Hàn → Gia công → Chế tạo tấm lắp → Lắp ráp cách nhiệt → Kiểm tra kích thước → Kiểm tra lần cuối

Kiểm soát sản xuất chính bao gồm:

• Đường kính ngoài và trong

• Độ dày của tường

• Độ thẳng của ống

• Khoảng cách trung tâm

• Hình học uốn cong

• Chất lượng hàn

• kích thước tổng thể

• Căn chỉnh tấm lắp

• Lắp ráp cách nhiệt phù hợp


Kiểm soát kích thước chính xác đặc biệt quan trọng đối với ống bức xạ dài 2154,24 mm, vì việc căn chỉnh lắp đặt ảnh hưởng trực tiếp đến việc lắp ráp lò và hiệu suất dịch vụ.

Ưu điểm sản phẩm chính
Hợp kim chịu nhiệt HU
Được thiết kế cho môi trường lò công nghiệp đòi hỏi khắt khe.
Đường kính lớn Ø152,4 mm
Cung cấp một bề mặt sưởi ấm bức xạ đáng kể.
Chiều dài ống 2154,24 mm
Thích hợp cho việc lắp đặt lò công nghiệp lớn.
Độ dày thành danh nghĩa 4,8 mm
Được tính từ Ø152,4 mm OD và Ø142,8 mm ID được chỉ định.
Cung cấp lắp ráp hoàn chỉnh
Có sẵn với các khối cách nhiệt, tấm đế và các bộ phận lắp đặt.
Kỹ thuật tùy chỉnh
Khoảng cách trung tâm, bán kính uốn cong, cấu trúc lắp đặt và các kích thước khác có thể được tùy chỉnh.
Sản xuất thay thế
Các cụm ống bức xạ hiện có có thể được sao chép theo bản vẽ, mẫu hoặc kích thước đo được.

Kiểm soát chất lượng
Tùy thuộc vào yêu cầu của dự án, việc kiểm tra có thể bao gồm:

• Xác minh vật liệu

• Kiểm tra thành phần hóa học

• Kiểm tra đường kính ngoài

• Kiểm tra đường kính bên trong

• Độ dày của tường measurement

• Kiểm tra chiều dài tổng thể

• Kiểm tra khoảng cách trung tâm

• Hình học uốn cong inspection

• Kiểm tra mối hàn

• Kiểm tra tấm lắp

• Kiểm tra lắp ráp cuối cùng


Yêu cầu kiểm tra bổ sung có thể được thỏa thuận trước khi sản xuất.

Tại sao chọn hợp kim FH®?
FH® Alloy chuyên về các thành phần hợp kim chịu nhiệt tùy chỉnh cho lò công nghiệp và thiết bị xử lý nhiệt.

Phạm vi ống bức xạ của chúng tôi bao gồm:

• Ống bức xạ hình chữ HU

• Ống bức xạ hình chữ U Cr25Ni35

• Ống bức xạ loại P

• Ống bức xạ loại I

• Ống bức xạ thẳng

• Ống bức xạ đốt bằng khí đốt

• Ống bức xạ có hình dạng đặc biệt

• Lắp ráp ống bức xạ tùy chỉnh


Chúng tôi cũng sản xuất con lăn lò, ống đúc ly tâm, thiết bị xử lý nhiệt, khay lò, giỏ lò và các thành phần lò tùy chỉnh khác.

Yêu cầu báo giá
Để có báo giá chính xác, vui lòng cung cấp:

1. Bản vẽ kỹ thuật

2. Lớp vật liệu

3. Đường kính ngoài

4. Đường kính bên trong hoặc độ dày thành

5. chiều dài tổng thể

6. Khoảng cách trung tâm

7. Bán kính uốn chữ U

8. Kích thước tấm lắp

9. Nhiệt độ hoạt động

10. Không khí lò

11. số lượng yêu cầu


Gửi bản vẽ hoặc thông số kỹ thuật ống bức xạ hiện có của bạn tới FH® Alloy để xem xét kỹ thuật và báo giá.

Câu hỏi thường gặp
Câu hỏi 1: Bạn có thể sản xuất ống bức xạ hình chữ U Ø152,4 × Ø142,8 × 2154,24 mm không?
Đúng. FH® Alloy có thể sản xuất thông số kỹ thuật ống bức xạ HU này và cũng có thể điều chỉnh kích thước theo thiết kế lò của bạn.

Câu 2: Độ dày của tường là bao nhiêu?
Dựa trên đường kính ngoài Ø152,4 mm và đường kính trong Ø142,8 mm, độ dày thành xuyên tâm danh nghĩa là 4,8 mm.

Câu 3: Khoảng cách trung tâm có thể được tùy chỉnh không?
Đúng. Khoảng cách trung tâm, bán kính uốn cong, chiều dài chân thẳng, chiều cao tổng thể và kích thước lắp đặt đều có thể được tùy chỉnh.

Q4: Bạn có thể cung cấp các khối cách nhiệt và đế lắp đặt không?
Đúng. Ống bức xạ có thể được cung cấp dưới dạng bộ lắp ráp hoàn chỉnh với các khối cách nhiệt, tấm lắp và các bộ phận lắp đặt liên quan tùy chỉnh.

Câu 5: Có thể thay HU bằng hợp kim chịu nhiệt khác được không?
Đúng. Vật liệu có thể được lựa chọn theo nhiệt độ vận hành, không khí lò, điều kiện chu trình nhiệt và tuổi thọ dự kiến.

Q6: Bạn có thể sản xuất ống bức xạ thay thế?
Đúng. Các ống bức xạ hiện có có thể được sao chép từ các bản vẽ kỹ thuật, mẫu, ảnh hoặc kích thước đo được.
